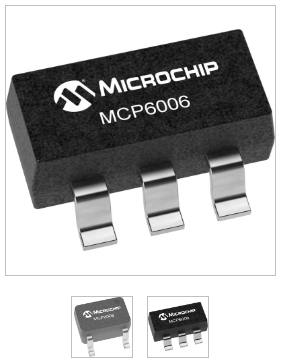

MCP6006 - 1 MHz Op Amp with EMI Filtering

MCP6006 - 1 MHz Op Amp with EMI Filtering



MICROCHIP



Description

Microchip Technology Inc.의 MCP6006/6R/6U/7/9 연산 증폭기는 단일 전원 공급 장치로 1.8V처럼 낮은 전압에서 동작하며, 낮은 정지 전류(증폭기당 최대 70µA)를 소모합니다. 이 연산 증폭기는 또한 낮은 입력 오프셋 전압(±1.6mV, 최대)을 가지고 있으며, 레일 투 레일 입력 및 출력 동작을 제공합니다. 추가적으로 MCP6006/6R/6U/7/9는 유니티 게인 안정성이 있으며, 1MHz(전형적인) 이득 대역폭 곱을 가지고 있습니다. 이러한 기능의 조합은 배터리로 구동되는 휴대용 애플리케이션에 적합합니다.

MCP6006/6R/6U/7/9는 EMI(전자기 간섭) 보호 기능이 향상되어 외부 소스로부터 발생하는 전자기 간섭을 최소화합니다. 이 기능은 전력선, 라디오 방송국 및 모바일 통신과 같은 EMI에 민감한 애플리케이션에 적합하게 만듭니다.

이 제품군은 단일(MCP6006), 듀얼(MCP6007), 쿼드(MCP6009) 패키지로 제공됩니다. 모든 장치는 고급 CMOS 공정을 사용하여 설계되었으며, -40°C에서 +125°C까지의 확장된 온도 범위에서 완전히 사양이 지정됩니다.



Features
 • Low Quiescent Current:

   - 70µA (maximum)/amplifier
 • Low Input Offset Voltage:

   - ±1.6mV (maximum)
 • Enhanced EMI Protection:

   - Electromagnetic Interference Rejection Ratio (EMIRR) at 1.8GHz: 95dB
 • Supply Voltage Range: 1.8V to 5.5V
 • Gain Bandwidth Product: 1MHz (typical)
 • Rail-to-Rail Input/Output
 • Unity Gain Stable
 • No Phase Reversal
 • Quick Start-up Time: 6 µs (typical)
 • Small Packages
 • Extended Temperature Range:

   -40°C to +125°C
 • AEC Q100 Qualified, Grade 1

















.

.
