TLV272 - Operational Amplifier, Rail-to-Rail Output, 3 MHz BW
ON Semiconductor
Description
TLV/NCV27x 연산 증폭기는 레일-투-레일 출력 기능을 제공하여 출력 전압이 양 전원 레일에서는 320 mV, 음 전원 레일에서는 50 mV 이내로 근접하게 스윙할 수 있습니다. 이를 통해 전체 전원 전압 범위를 효과적으로 활용할 수 있으며, 3 MHz 대역폭을 제공합니다. 이 증폭기는 -40°C에서 125°C의 온도 범위 내에서 2.7 V의 낮은 전원 전압에서도 동작이 가능하며, 슬루율은 2.4 V/μs로, 대기 전류는 550 μA에 불과합니다.
또한, 단일 전원 공급 시 최대 16 V, 듀얼 또는 쿼드 전원 공급 시 최대 36 V까지 동작 가능하여 배터리로 구동되는 다양한 애플리케이션에 적합합니다. CMOS 공정 기반으로 설계되어 높은 입력 임피던스와 낮은 입력 바이어스 전류를 가지며, 이로 인해 다양한 신호 센서와 쉽게 인터페이스할 수 있습니다. 추가적으로, 고밀도 PCB 설계를 고려한 다양한 소형 패키지와 핀 배치 스타일로 제공됩니다.
Features
• Rail−To−Rail Output
• Wide Bandwidth: 3 MHz
• High Slew Rate: 2.4 V/s
• Wide Power−Supply Range: 2.7 V to 16 V (TLV271), 36 V (TLV/NCV272/274)
• Low Supply Current: 550 A
• Low Input Bias Current: 45 pA
• Wide Temperature Range: −40°C to 125°C

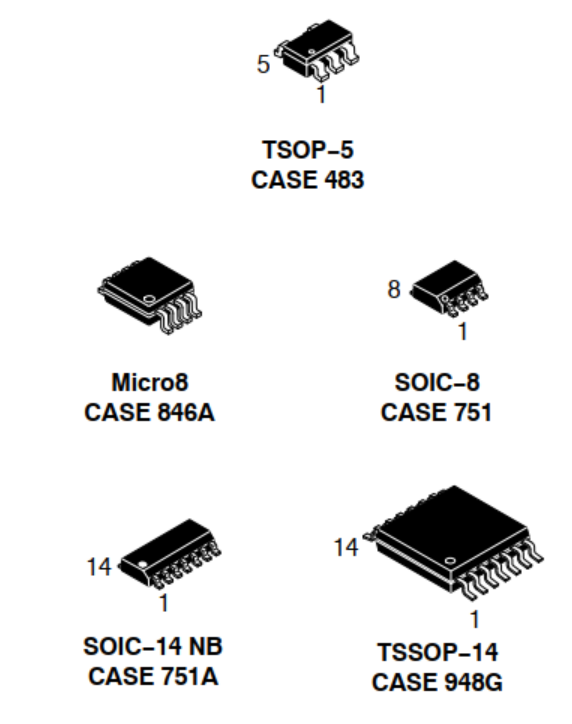

• TSOP−5, Micro−8, SOIC−8, SOIC−14, TSSOP−14 Packages
• NCV Prefix for Automotive and Other Applications Requiring Unique Site and Control Change Requirements; AEC−Q100 Qualified and PPAP Capable
• These Devices are Pb−Free, Halogen Free/BFR Free and are RoHS Compliant
.
.
