MIC23603 - 4MHz PWM 6A Buck Regulator with HyperLight Load®

MIC23603 - 4MHz PWM 6A Buck Regulator with HyperLight Load®



MICROCHIP

Description
The MIC23603 is a high-efficiency 4 MHz 6A synchronous buck regulator with HyperLight Load® mode. HyperLight Load provides very high efficiency at light loads and ultra-fast transient response which is perfectly suited for supplying processor core voltages. An additional benefit of this proprietary architecture is very low output ripple voltage throughout the entire load range with the use of small output capacitors. The tiny 4 mm x 5 mm DFN package saves precious board space and requires few external components.
The MIC23603 is designed for use with a very small inductor, down to 0.33 µH, and an output capacitor as small as 47 µF that enables a sub-1 mm height.
The MIC23603 has a very low quiescent current of 24 µA and achieves as high as 81% efficiency at 1 mA. At higher loads, the MIC23603 provides a constant switching frequency around 4 MHz while achieving peak efficiencies up to 93%.
The MIC23603 is available in 20-pin 4 mm x 5mm DFN package with an operating junction temperature range from –40°C to +125°C.

MIC23603은 HyperLight Load® 모드를 탑재한 고효율 4 MHz 6A 동기식 벅 레귤레이터입니다. HyperLight Load는 경부하에서 매우 높은 효율을 제공하며, 프로세서 코어 전압을 공급하기에 적합한 초고속 과도 응답을 제공합니다. 이 독자적인 아키텍처의 또 다른 장점은 작은 출력 커패시터를 사용하여 전체 부하 범위에서 매우 낮은 출력 리플 전압을 유지할 수 있다는 점입니다. 작은 4 mm x 5 mm DFN 패키지는 귀중한 보드 공간을 절약하며, 외부 구성 요소가 거의 필요하지 않습니다.

MIC23603은 0.33 µH까지 작은 인덕터와 47 µF 정도의 작은 출력 커패시터와 함께 사용할 수 있도록 설계되어, 1 mm 미만의 높이를 구현할 수 있습니다.
MIC23603은 24 µA의 매우 낮은 무부하 전류를 가지고 있으며, 1 mA에서 최대 81%의 효율을 달성합니다. 높은 부하에서는 MIC23603이 약 4 MHz의 일정한 스위칭 주파수를 제공하며, 최대 93%의 효율을 달성합니다.
MIC23603은 20핀 4 mm x 5 mm DFN 패키지로 제공되며, 동작 접합 온도 범위는 -40°C에서 +125°C입니다.

 - Synchronous buck regulator: 동기식 벅 레귤레이터 : 전압을 낮추는 전력 변환 장치
 - proprietary architecture : 독점 아키텍쳐

 - precious : 귀중한
 - Quiescent current: 무부하 전류 : 회로가 아무 작업을 하지 않을 때 소모하는 전류
 - Switching frequency: 스위칭 주파수 : 전자 스위치가 켜지고 꺼지는 속도





Features
 • Input Voltage: 2.7V to 5.5V
 • 6A Output Current
 • Up to 93% Efficiency and 81% at 1 mA
 • 24µA Typical Quiescent Current
 • 4MHz PWM Operation in Continuous Mode
 • Ultra-Fast Transient Response
 • Power Good
 • Programmable Soft-Start
 • Low Voltage Output Ripple

   - 14mVPP Ripple in HyperLight Load Mode

   - 5mV Output Voltage Ripple in Full PWM Mode
 • Fully Integrated MOSFET Switches
 • 0.01 µA Shutdown Current
 • Thermal Shutdown and Current Limit Protection
 • Output Voltage as Low as 0.65V

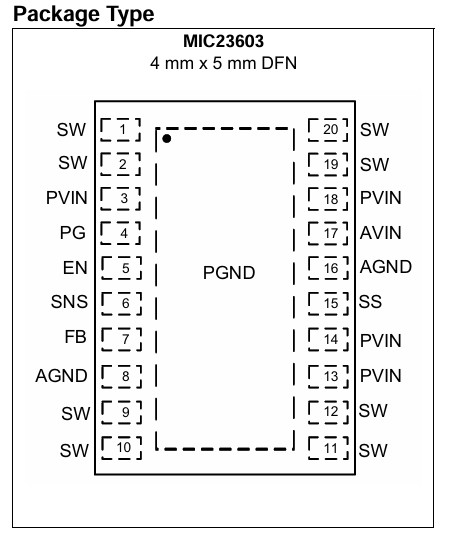

 • 20-pin 4 mm x 5 mm DFN
 • –40°C to +125°C Junction Temperature Range











.

.
