PCB 에디터 - DXF 파일 불러오기



KiCad 사용법 (KiCad 8.0)



DXF 파일 불러오기

기구 파일인 DXF 파일을 KiCad PCB 에디터로 불러와 보자.

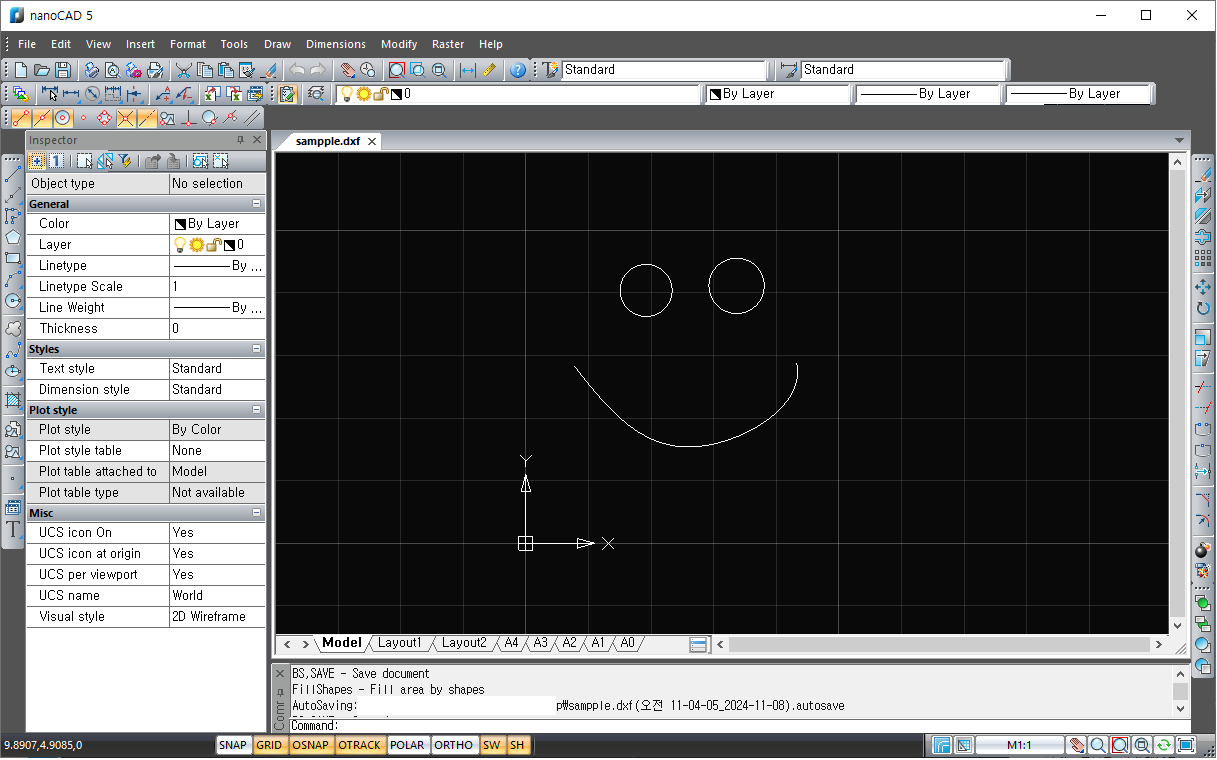

1. DXF 파일 준비



위 그림과 같이 dxf 파일을 준비했다.

원하는 dxf 파일을 준비하면 된다.







2. KiCad에서 DXF 불러오기

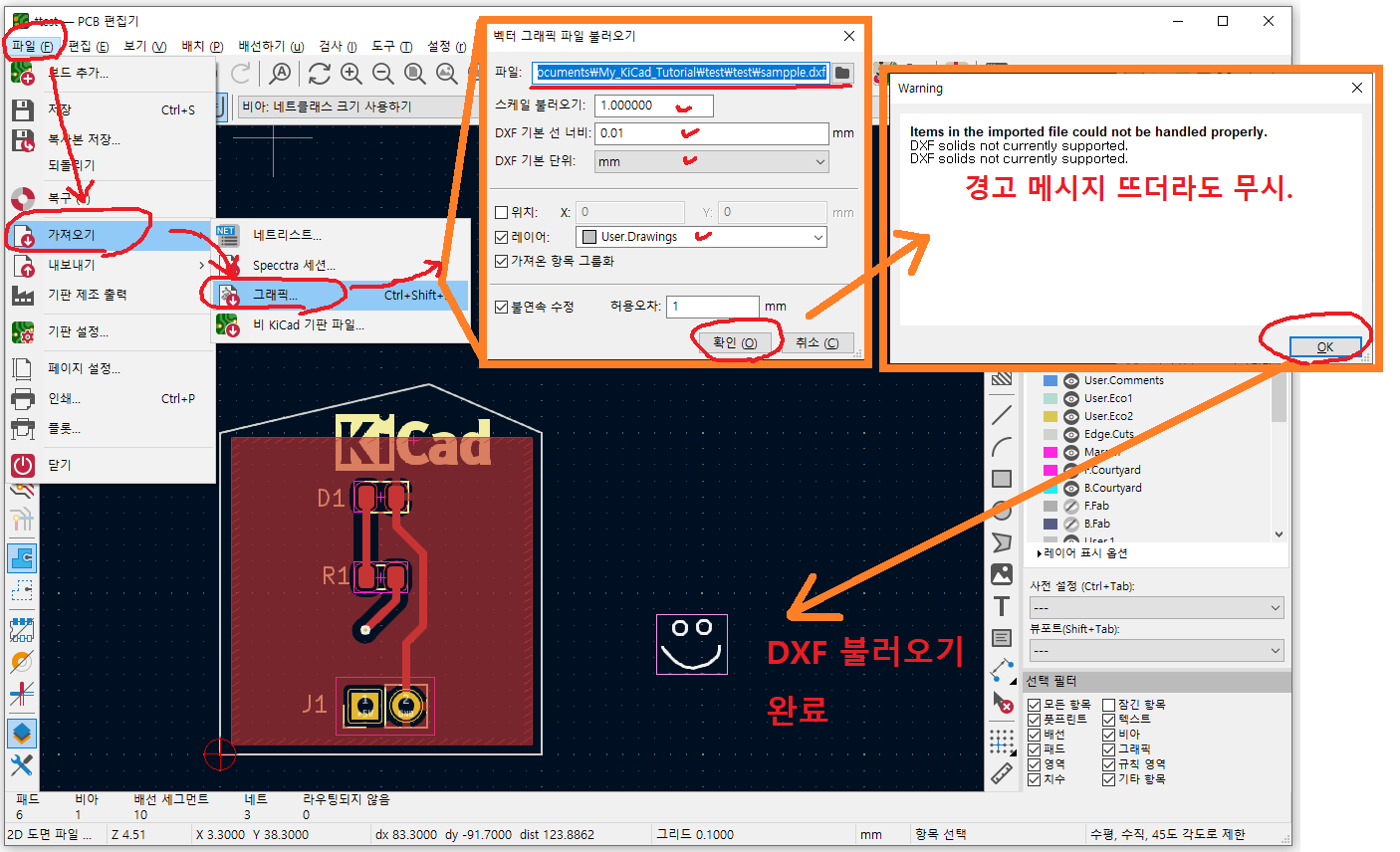

1. '파일-가져오기-그래픽' 을 실행한다.

2. '벡터 그래픽 파일 불러오기' 창이 뜬다. 불러올 dxf 파일을 지정해주고, 필요한 설정을 해준다. 확인 클릭.

3. 경고 메시지가 뜰 수 있다. 무시하고 OK 클릭. (불러오기가 안되면 해당 오류를 해결해준다.)

4. DXF 불러오기 완료. 끝.



.

.
