[KiCad 사용법] PCB 에디터 - 좌표데이터 추출

KiCad 사용법 (KiCad 7.0)





좌표데이터 추출

좌표데이터는 완성된 PCB에 부품을 자동으로 실장할 때(SMT) 필요한 파일이다.

부품의 x축, y축 위치와 부품이 top면에 있는지 bottom면에 있는지 이같은 정보들이 담겨 있다.

kicad에서 좌표데이터를 추출하는 방법을 알아보자. 간단하다.





PCB 편집기 창에서

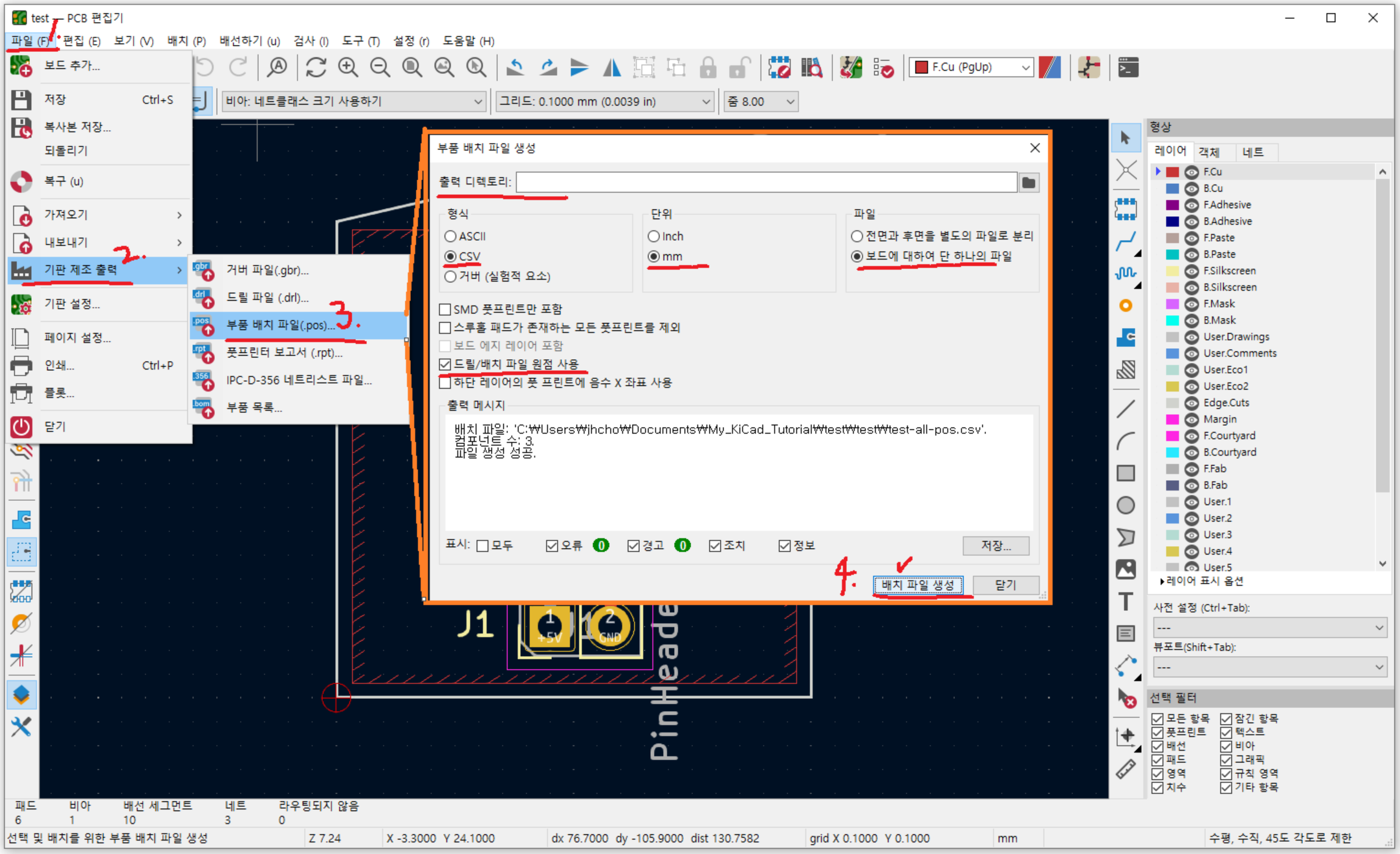

'파일 - 기판 제조 출력 - 부품 배치 파일' 을 선택하면 '부품 배치 파일 생성' 창이 뜬다.

기본 설정으로 설정하거나 필요한 설정이 있다면 변경한다.

우측 하단의 '배치 파일 생성' 버튼을 클릭하면 파일이 생성된다.

출력 디렉토리를 지정을 안하면 프로젝트 파일이 있는 폴더에 좌표데이터 파일이 생성된다.

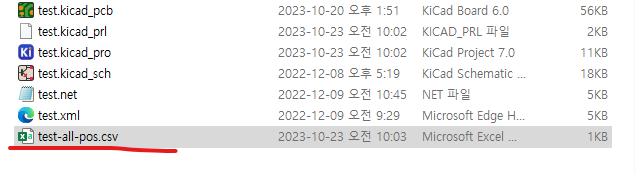

위 그림과 같이  파일이 만들어진다. CSV 확장자는 엑셀 프로그램으로 열어서 확인할 수 있다.

좌표데이터 추출 끝.



.

.
