회로도 편집기 - BOM 추출

KiCad 사용법 (KiCad 7.0)





BOM 추출

BOM(bill of materials) 은 자재 명세서이다. 회로에 들어가는 부품들의 품명, 수량, 제조사 등의 항목들을 잘 정리해 놓은 리스트이다.  부품 구입 시 필요한 문서이다. 회로도에서 뽑아내는 방법을 알아보자.





BOM 추출하기

BOM은 회로도 편집기를 열어 뽑는다.



회로도 편집기에서

1. '도구'를 선택한다.

2. 'BOM 생성' 선택한다. 새 창이 뜬다.

3. 스크립트를 선택한다. BOM양식이 조금씩 다르다. 우선 그림에 표시된 걸로 선택한다.

4. '생성' 버튼을 클릭한다.

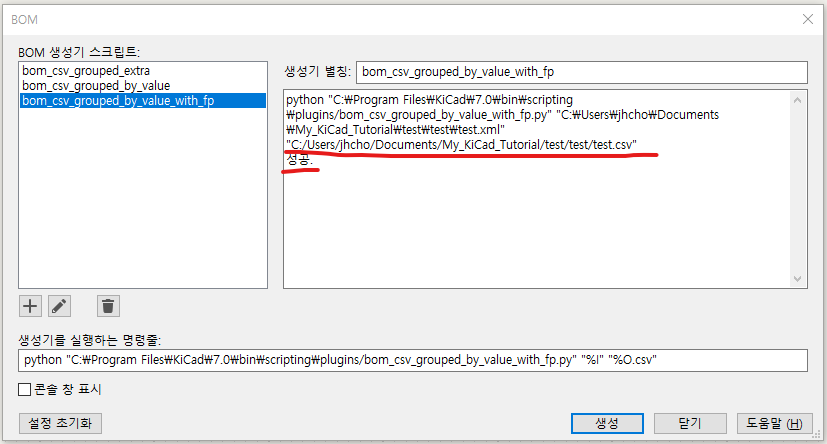

잘 만들어졌으면 성공 문구가 뜬다. 파일을 확인해 보자.

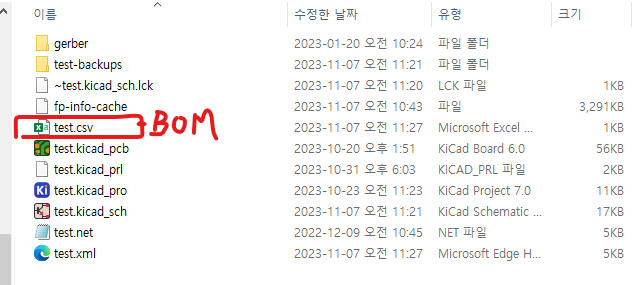

폴더를 열어보면 *.CSV 확장자로 생성된 것을 볼 수 있다. 열어보자.







엑셀 프로그램으로 열어보면 그림과 같이 BOM이 작성된 것을 확인할 수 있다.

이제 필요한 항목들을 적절히 추가하거나 삭제하면 된다.

단, D1,J1,R1 같은 ref번호와 Qnty(수량), Value는 가능하면 수정해서는 안된다.

수정이 필요하다면 BOM에서 수정하기보다는 회로도에서 수정하여 BOM을 다시 뽑아야 나중에 회로와 BOM간에 혼선이 생기지 않는다.



.

.
