PCB 에디터 - Thermal Spoke 방향 설정




KiCad 사용법 (KiCad 8.0 사용)



PCB 에디터 - Thermal Spoke 방향 설정





Thermal Spoke는 방열을 목적으로 패드에 자동으로 생성되는 연결배선을 말한다.
써멀 스포크는 45도 또는 90도 방향으로 만들어지는데,

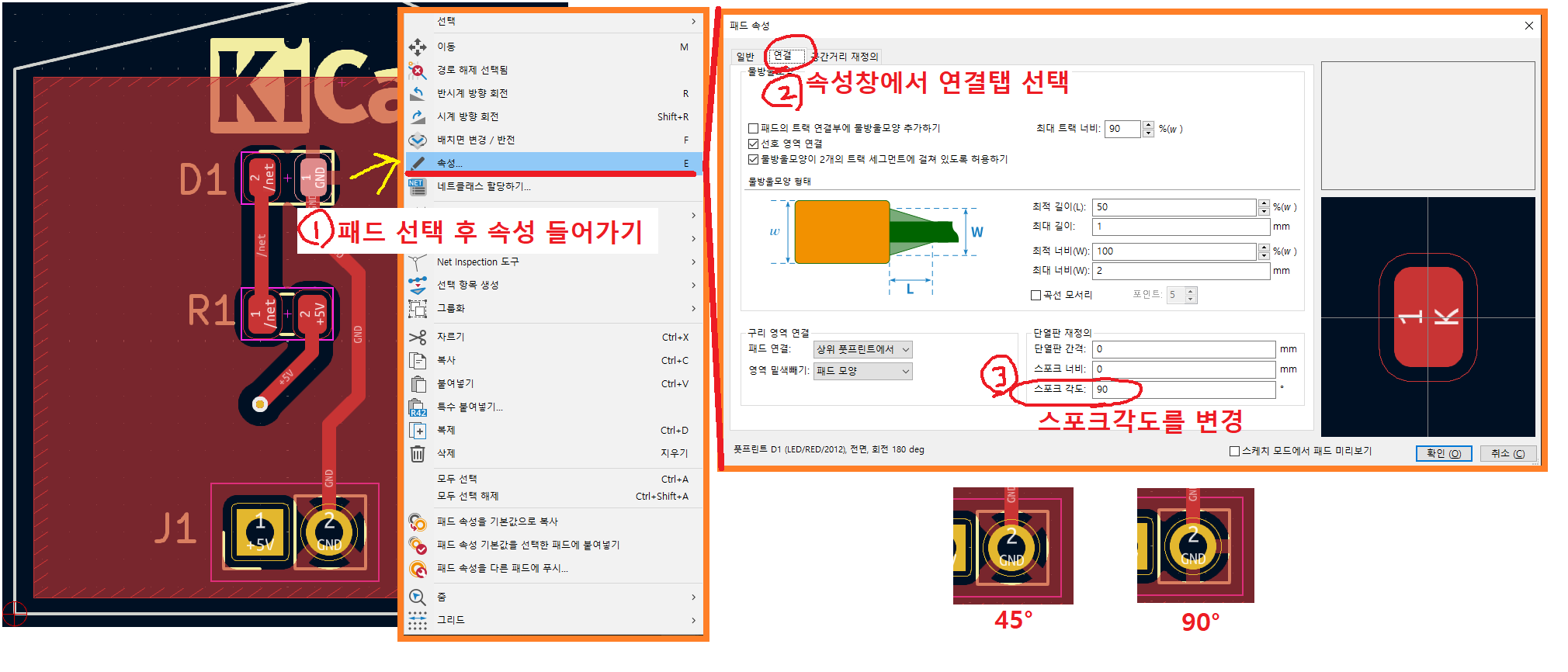

KiCad에서의 설정 방법은
1. 부품 패드를 선택 후
2. 속성에 들어가서
3. 스포크 각도를 바꿔주면 된다.

PADS등 다른 툴들에서는 써멀스포크 방향을 Copper Pour(영역 채우기) 설정에서 일괄적으로 바꿔줄 수 있다.
그러나 KiCad에서는 풋프린트 패드 속성에서 바꿔줘야 한다.



Tip. 일괄적으로 바꾸기

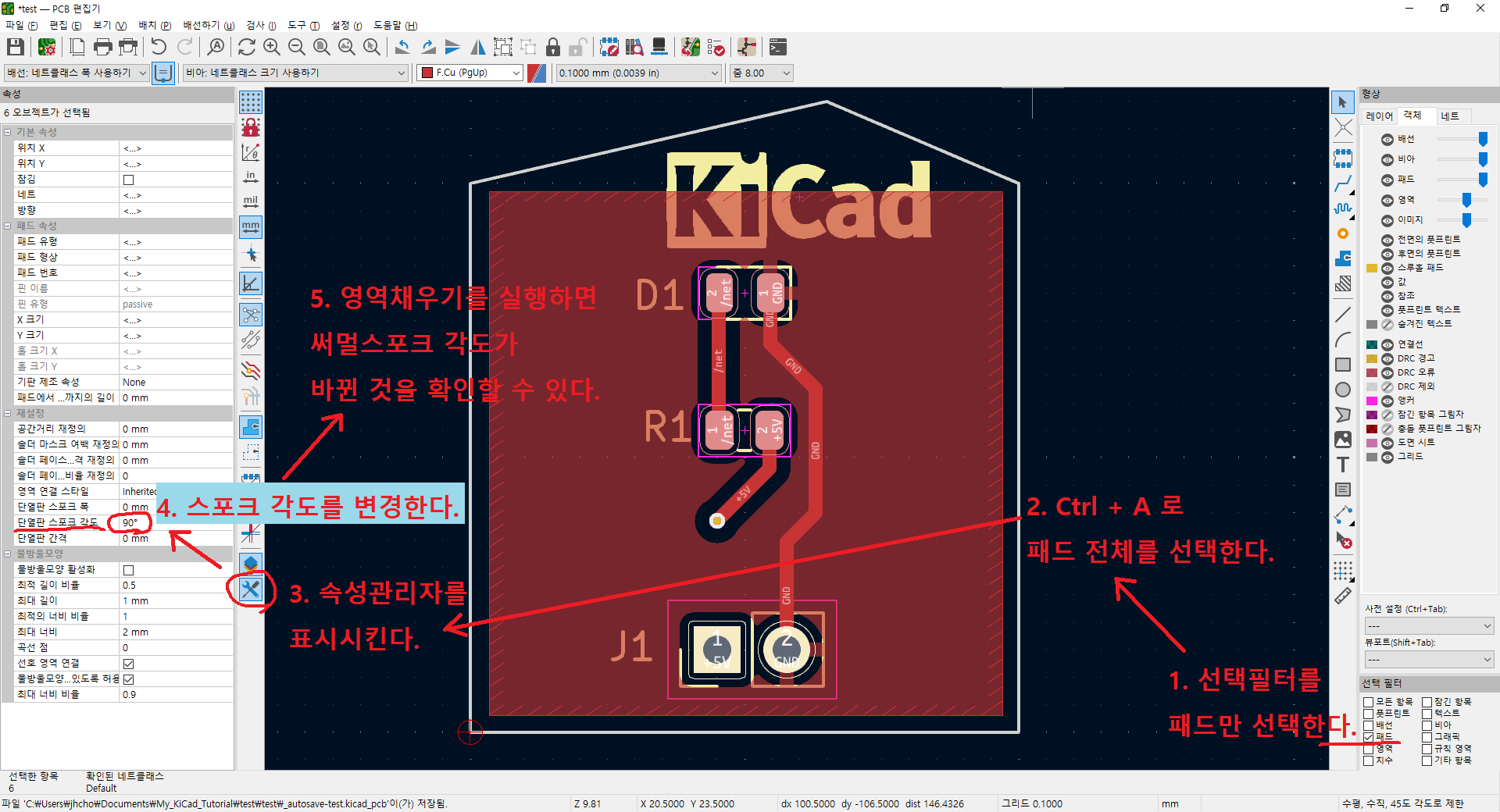

써멀스포크 방향 일괄적으로 바꾸기 순서
1. 선택필터를 패드만 선택한다.
2. Ctrl+A로 패드 전체를 선택한다.
3. 속성관리자를 표시시킨다.
4. 단열판 스포크 각도란에서 각도를 변경한다.
5. 영역채우기를 실행한다. 써멀스포크 각도가 원하는 방향으로 바뀐 것을 확인할 수 있다. 끝.


.
.
