[PADS Layout Tip] Logo 만들기 2





PADS Layout 에 Logo를 넣을 수 있는 두번째 방법이다.

첫번째 방법은 DOSbox와 bmp2asc.exe를 사용하는 것이었지만 작업이 복잡했다.

두번째 방법은 해외 PADS 사용자가 직접 만든 방법이고 첫번째 방법에 비해 훨씬 간단하다.

이미 2013년도에 올라온 건데 ED&C가 올린 글을 통해 이제야 알게 됐다.

Img2Layout.BAS 이라는 PADS Layout 내부에서 실행시킬 수 있는 Script 파일을 사용하는 방법이다.

시작해보자.





1.  Img2Layout.BAS 파일을 준비한다.

다운링크 : https://community.sw.siemens.com/s/question/0D54O00006eo6fGSAQ/image-to-layout-logic

압축을 풀고 Img2Layout.BAS 파일을 준비한다.





2. Logo 파일을 준비한다. 확장자는 단색 bmp파일로 준비한다.

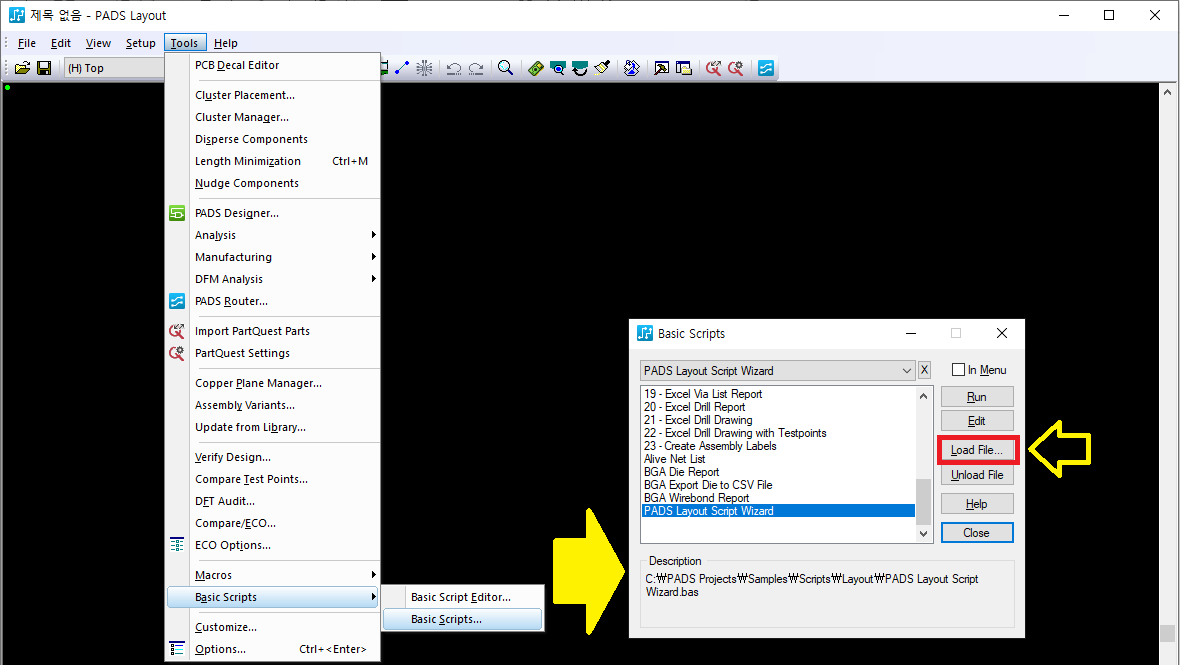

3. PADS Layout 을 열고 Tool - Basic Scripts - Basic Scripts... 를 클릭해 Basic Scripts 창을 열고 Load File 을 클릭한다.

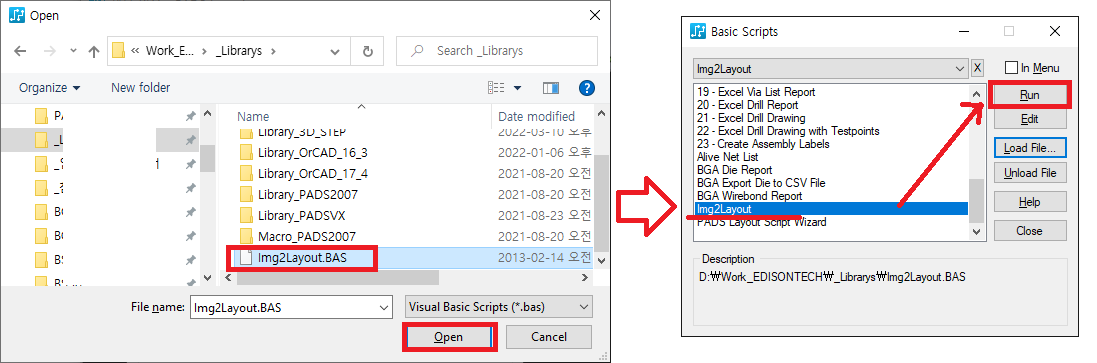

4. 준비해 놓은 Img2Layout.BAS 파일을 선택하고 Open을 클릭하면 Basic Scripts 창에 Img2Layout 항목이 보인다. 선택하여 Run을 실행한다.

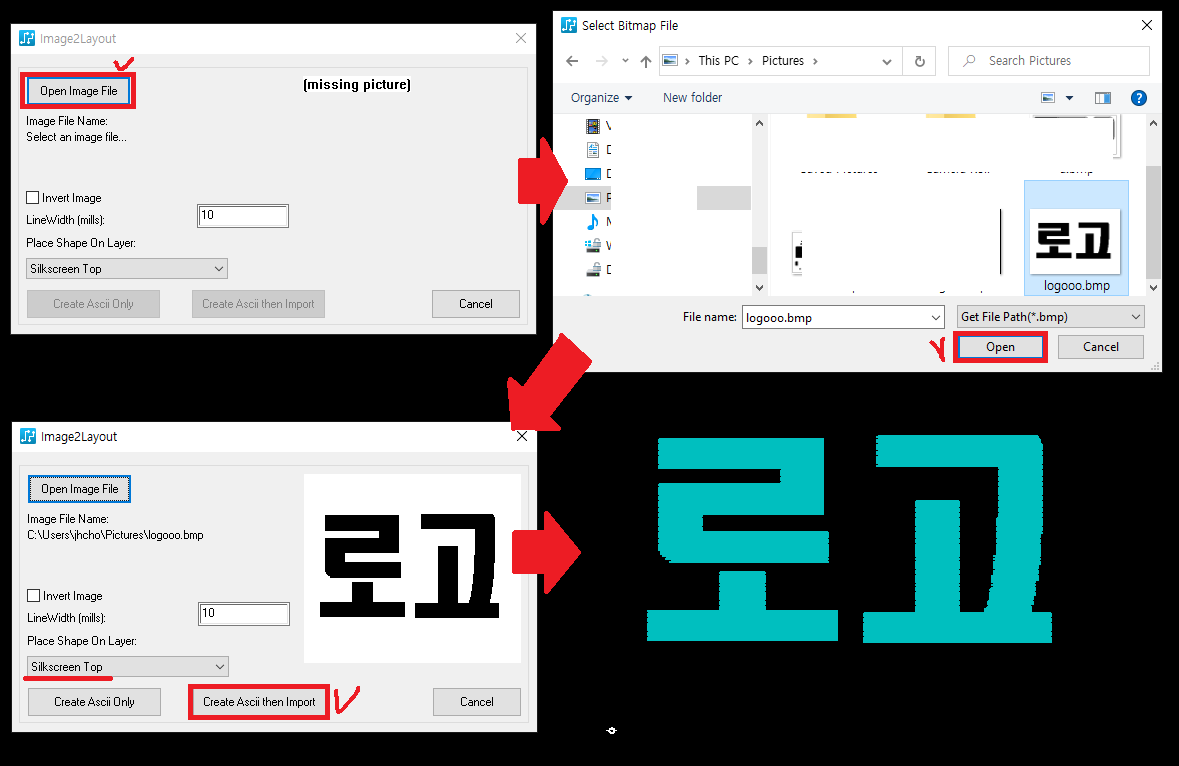

5.  Image2Layout 창이 뜬다. Open Image File을 클릭하여 미리 준비해 놓은 bmp 파일을 선택한다.

그 다음 Create Ascii then Import 를 클릭하면 PADS Layout 에 로고 실크가 만들어진다.

로고 실크가 안보이면 PADS의 Display Colors  Setup 에서 색상을 보이게 설정해주면 된다.



끝. 쉽쥬.











.

.
