[PADS Layout Tip] PADS 3D









사용 PADS 버전 : PADS VX.2.8 Standard



Layout 화면에서 키보드 숫자키 3을 누르면 3D 화면으로 전환된다. 알파벳 자판 상단에 있는 숫자키 3이다.

2D 설계만 할 때는 부품의 높이 등을 머리속에만 상상해 가며 설계했다.

3D의 장점은 눈으로 볼 수 있다는 것이다. 그리고 업무 협업 시에 완성될 보드 형상을 미리 보여줄 수 있다는 장점이 있다.

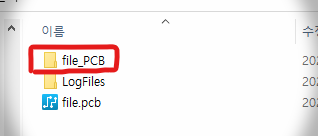

3D 리소스파일 폴더

3D를 실행하면 작업파일과 같은 폴더 위치에 '파일명_PCB' 라는 폴더가 생긴다. 이 폴더에 3D 관련된 리소스들이 저장된다. 다른 폴더로 pcb파일을 복사할 땐 이 폴더도 같이 복사해 가야 한다. 그래야 작업한 3D 데이터들이 잘 올라온다.

그리고 상위 폴더 경로는 모두 영문으로 하자. 한글 폴더명일 때 3D 부품이 안보이는 것 같다.





3D 로딩속도

컴퓨터가 느리다면, 일반적인 속도의 컴퓨터라도 3D 화면이 불러와지는 시간이 좀 걸린다. 그래픽 카드가 좋아야 한다.





확장자

여러 종류의 3D 확장자를 사용할 수 있다고 하지만 step 파일이 범용적인 듯 하다.

3D 부품은 step 파일로 찾아서 쓰자.

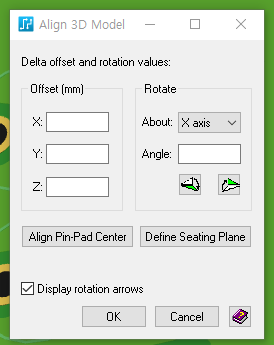

3D 모델 등록 시 정렬창

3D 부품을 풋프린트에 등록하는 절차는 복잡하지 않다. 다만 위치를 잡는데 숫자를 넣어야 해서 좀 까다롭다. 버튼으로 클릭클릭하여 위치를 잡아주게 해주면 직관적이고 좋을 듯 하다.

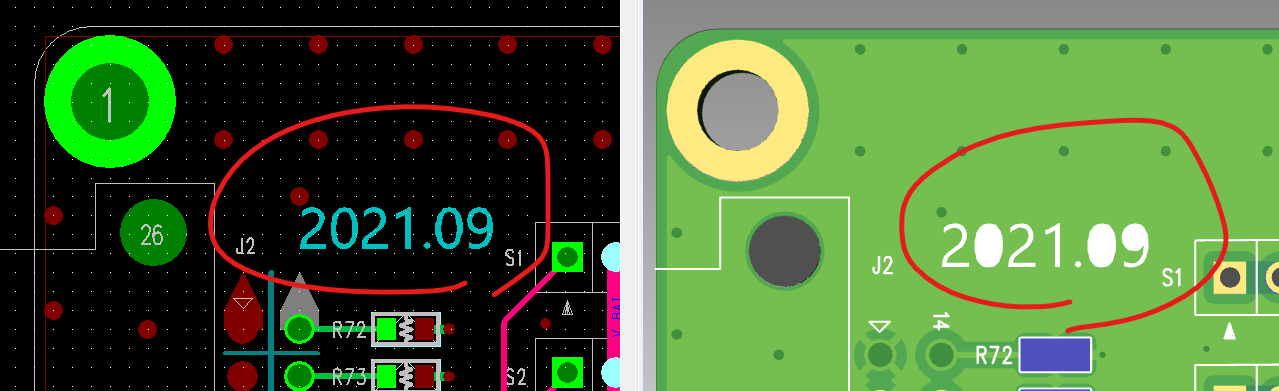

3D 화면에서의 Text

3D 화면에서는 특정폰트의 원형부분이 메꿔져서 보인다. 큰 상관은 없으나 실물PCB와 똑같이 보이지 않을 테니 폰트 설정을 잘해야 한다.

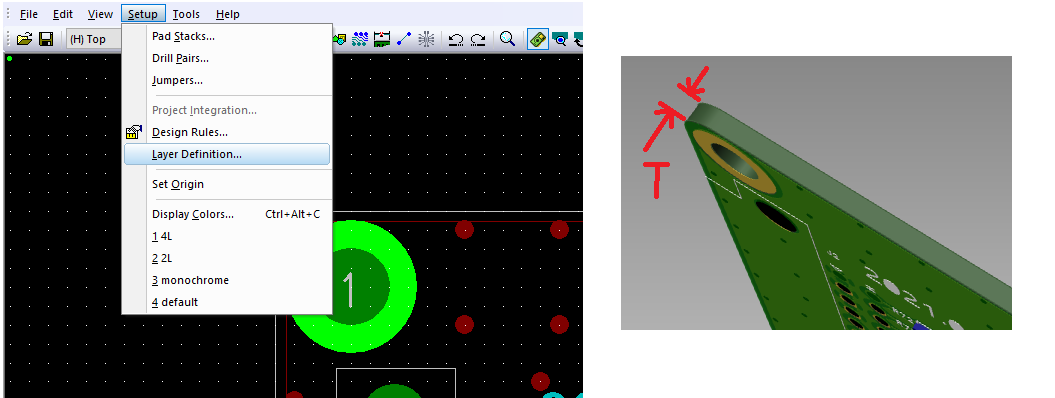

PCB두께설정

PCB 두께 설정은 Setup - Layer Definition 의 Thickness 에서 설정해 줘야 3D에 반영된다.

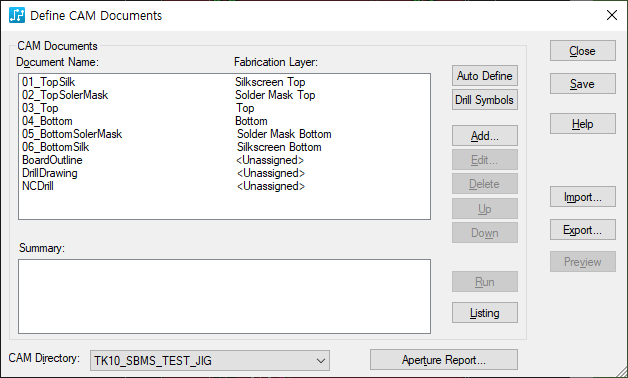

3D 화면과 CAM설정과의 연관성

CAM 설정을 잘 해줘야 3D 에서도 잘 보이는 부분이 있다.





3D 오류

3D 화면을 전환할 때, 오류가 나고 프로그램이 다운된다.

오류가 나면 프로그램이 셧다운 되니, 작업데이타를 바로바로 잘 저장하자.

컴퓨터의 그래픽카드 드라이버 업데이트를 잘 해줘도 오류가 난다.









.

.
