[PADS Layout Tip] 선이 너무 얇아 보일 때





[PADS Layout Tip] 선이 너무 얇아 보일 때

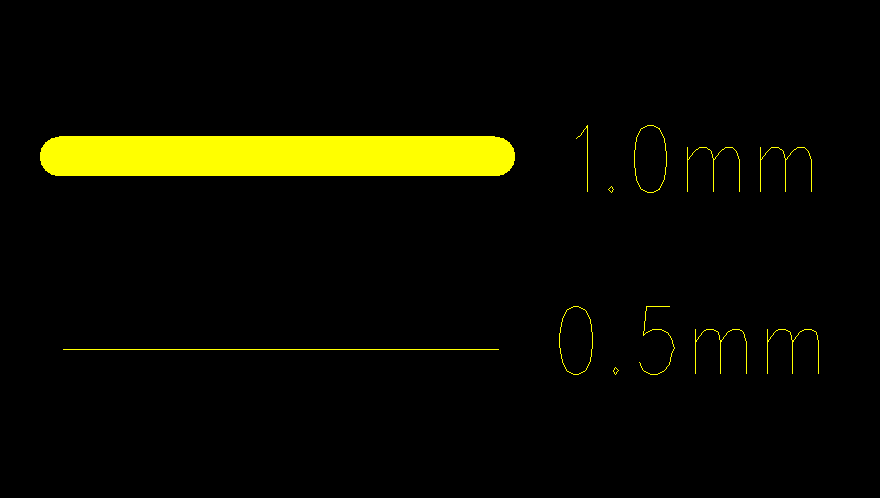

위 그림처럼 1.0mm 두께는 잘 표시되는데

0.5mm 두께는 제대로 표시되지 않고 너무 얇게만 표시된다면,

Tools - Options 의 Global / General 항목에서

Minimum display width 를 확인해 보자.





위처럼 1로 표시되면 1mm 이상 두께만 제대로 표시해준다는 뜻이다.

0.5mm선은 1mm 이상이 아니기 때문에 가느다란 실선으로 보였지만

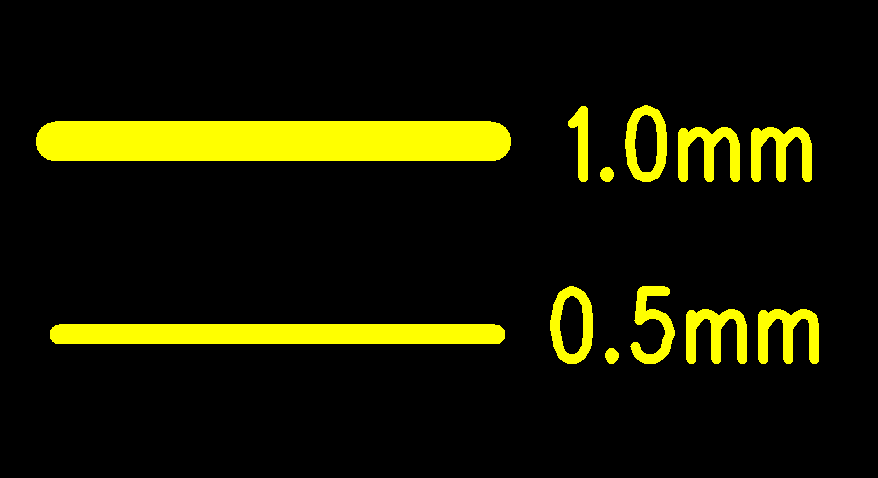

최소표시두께를 1이 아닌 0.1로 바꾸면

0.5mm선도 제대로 보이게 된다.



Tip : 선두께 표시가 제대로 안된다면 Minimum display width 를 낮은 숫자로 변경하자.

















.

.
