회로도는 OrCAD Capture, PCB설계는 PADS Layout 를 사용할 때,
회로를 PCB에 반영하는 방법을 전체적으로 요약하면 다음과 같다.

[신규 작업 시]
1. OrCAD에서 네트리스트를 뽑는다.
2. PADS에서 네트리스트 파일을 Import한다. 끝.

[수정 작업 시]
1. OrCAD에서 네트리스트를 뽑는다.
2. PADS에서 네트리스트를 가지고 Compare/ECO를 돌려 eco파일을 만든다.
3. PADS에서 eco파일을 Import한다. 끝.

.
.



지난 포스팅에서 네트리스트를 뽑는 방법을 알아보았다.

https://unininu.tistory.com/374



이번 포스팅에서는 PADS Layout에서 네트리스트를 불러오는 방법을 알아보고자 한다.



[신규 작업 시]

신규 작업 시에는 네트리스트를 Import 만 하면 된다.

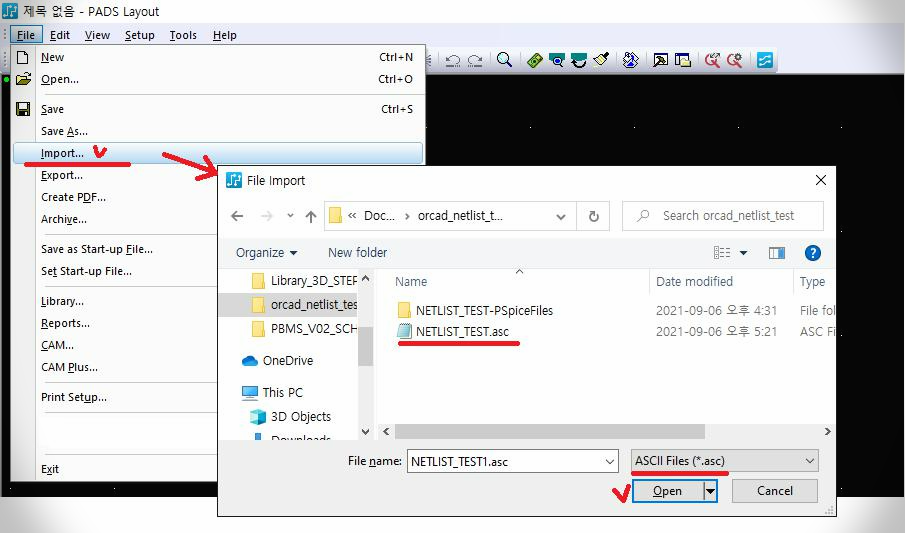

PADS Layout에서 File - Import - asc 파일 선택 후 Open.

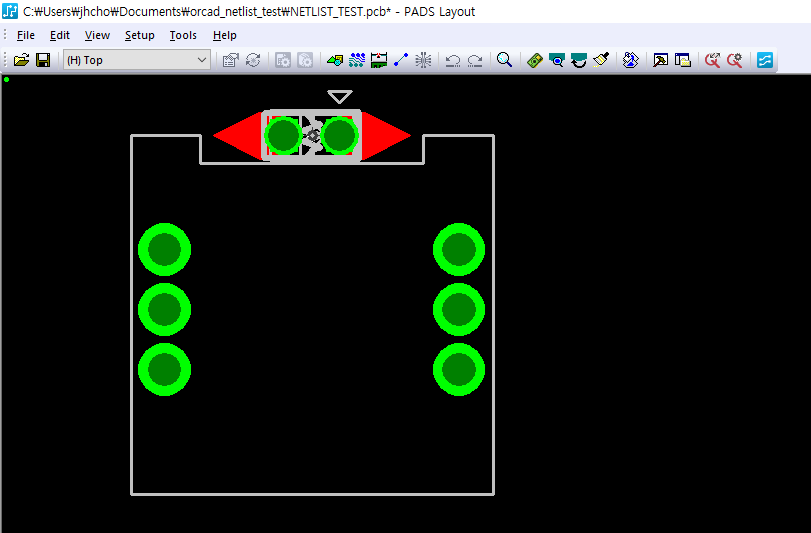

부품이 화면에 불러와 진다.



참고로, OrCAD 회로의 PCB Footprint 와 PADS Layout의 Part Type 명칭이 같아야 한다.

PADS에서 Library에 부품을 만들지 않았다면 만들고, 만들었다면 이름을 정확히 매칭 시키자.





신규 작업 시 네트리스트 불러오기 끝.

.

.





[수정 작업 시]

수정 작업 시에는 네트리스트를 기존 PCB 파일과 비교하는 과정이 추가된다.

그래야 수정된 부분만 반영이 된다.

만약 신규 작업처럼 asc파일을 바로 Import 한다면

기존 PCB 작업 내용이 다 날라가버릴 것이다. 끔찍한 결과가 아닐 수 없다.



1. 네트리스트를 가지고 Compare/ECO를 돌려 eco파일 만들기

기존에 작업한 PCB 파일을 열고,

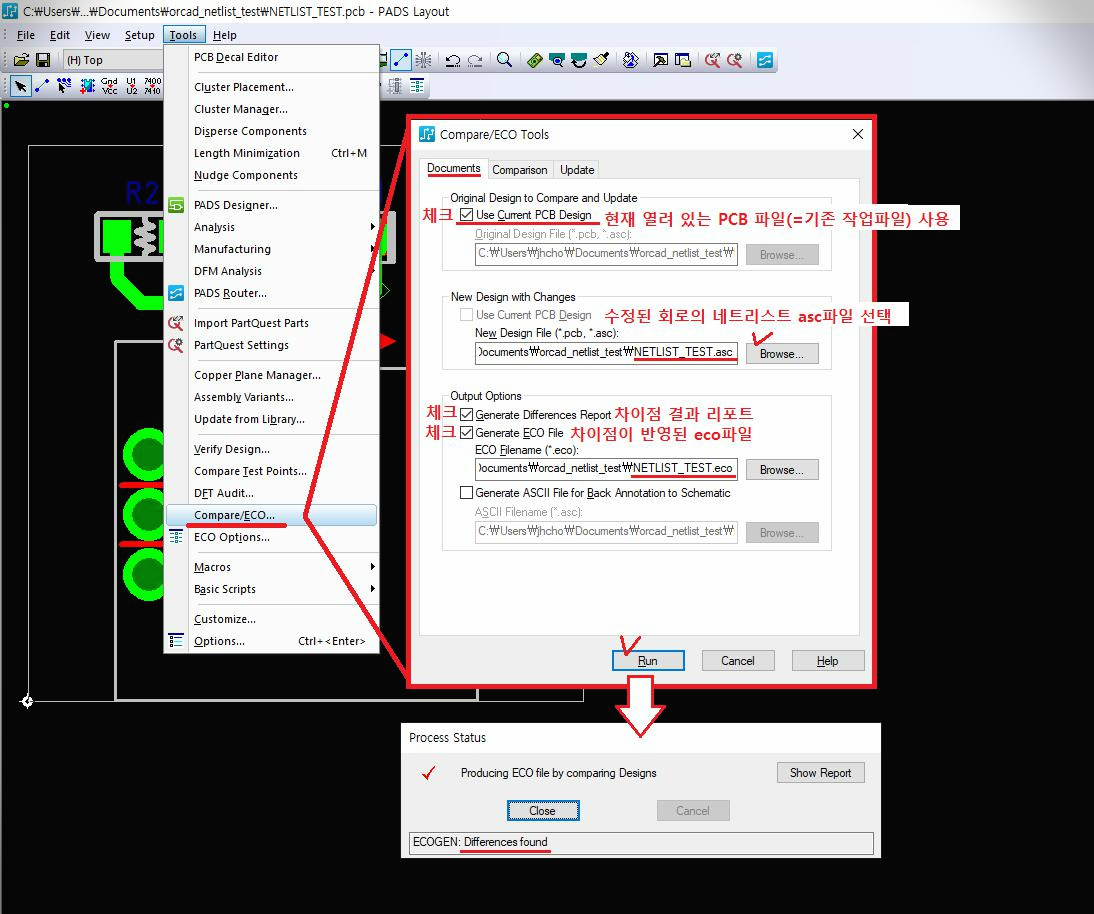

Tools - Compare/ECO 선택.

Compare/ECO 창에서 설정 후 Run.



Run을 실행하면 Process Status 창이 뜬다.

회로 변경사항이 있으면 변경사항이 있다고 Differences found 문구가 나타난다.

변경 내용을 보고 싶으면 Show Report를 클릭해 확인하면 된다.

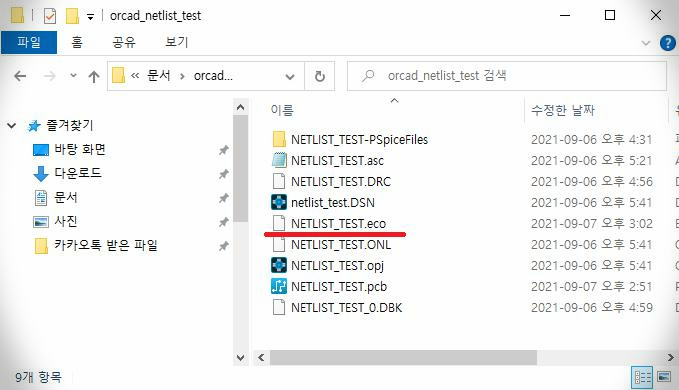

폴더를 열어 만들어진 eco파일을 확인해보자.



기존 PCB와 신규 네트리스트를 비교한 eco파일이 만들어졌다.

마지막으로 기존 PCB파일 Layout 창에서 이 eco파일을 Import 하면 된다.



2.  eco파일 Import 하기

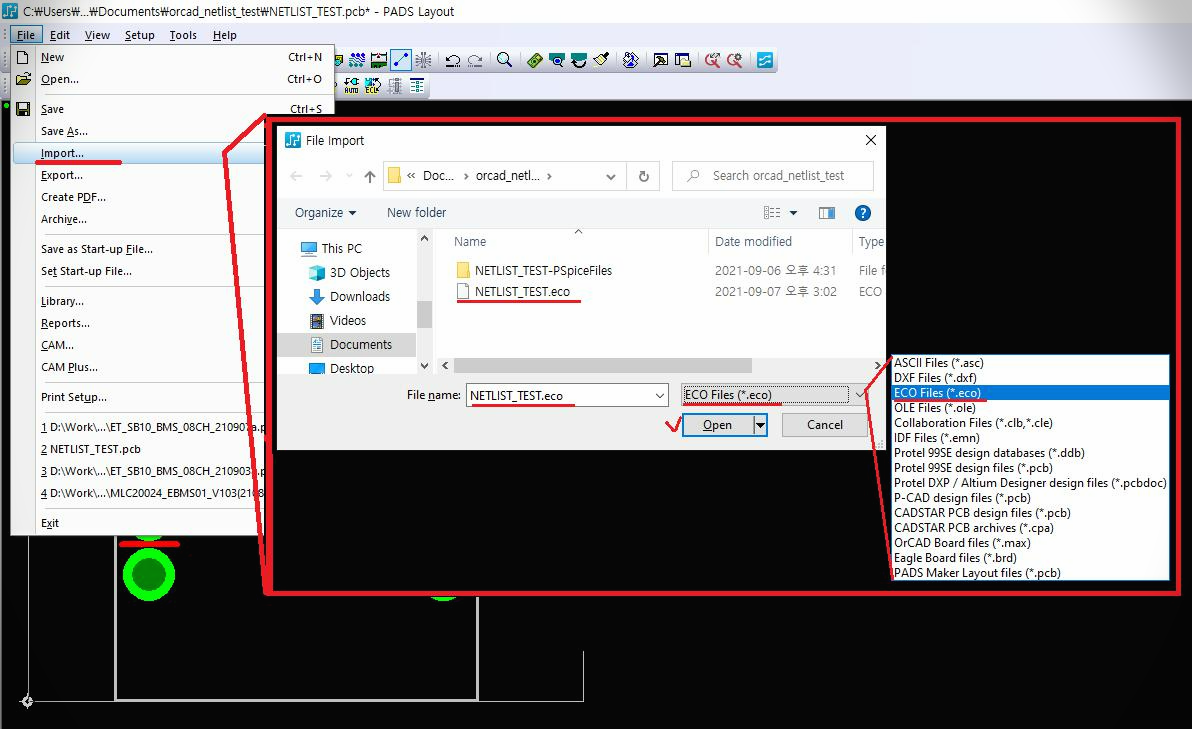

File - Import 선택.

Import창이 뜨면 아까 만든 eco파일 경로를 찾아서 eco파일 선택 - Open 클릭.



기존 파일을 저장할런지? 아니오 클릭.



에러가 없으면 에러 없다는 창이 뜬다. 확인 클릭.



에러가 뜨면 에러 메세지를 잘 확인해 수정한다.

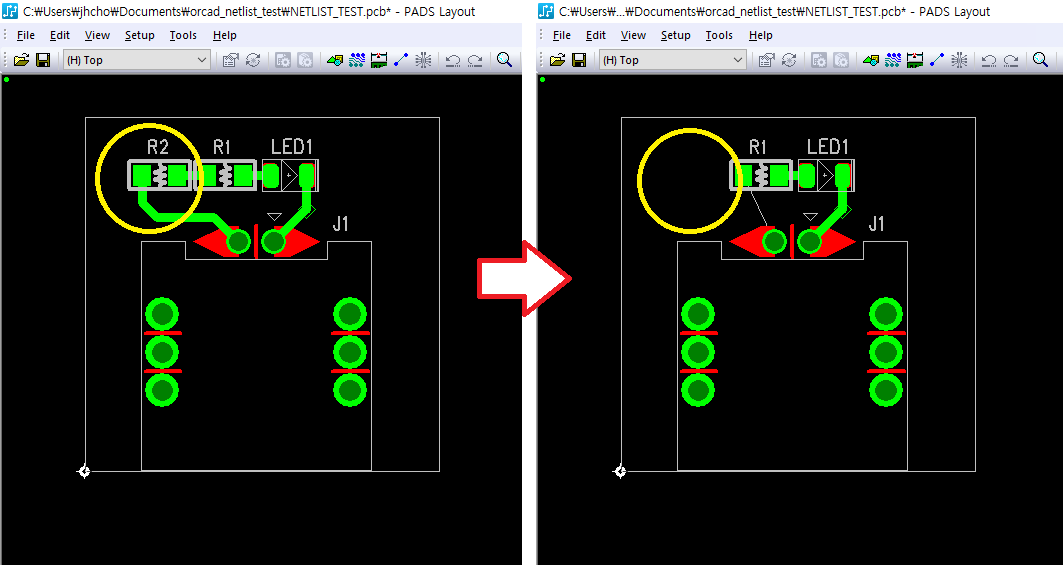

수정 작업의 결과로 PCB에서 기존에 있던 R2가 삭제되었다.



수정 작업 시 네트리스트 불러오기 끝.
