[PADS Layout Tip] OrCAD + PADS 조합, 네트리스트 만들기

회로도는 OrCAD Capture, PCB설계는 PADS Layout 를 사용할 때,

회로를 PCB에 반영하는 방법을 전체적으로 요약하면 다음과 같다.



[신규 작업 시]

1. OrCAD에서 네트리스트를 뽑는다.

2. PADS에서 네트리스트 파일을 Import한다. 끝.



[수정 작업 시]

1. OrCAD에서 네트리스트를 뽑는다.

2. PADS에서 네트리스트를 가지고 Compare/ECO를 돌려 eco파일을 만든다.

3. PADS에서 eco파일을 Import한다. 끝.



.

.



1. OrCAD에서 네트리스트를 뽑는 방법을 알아보자.



준비작업:

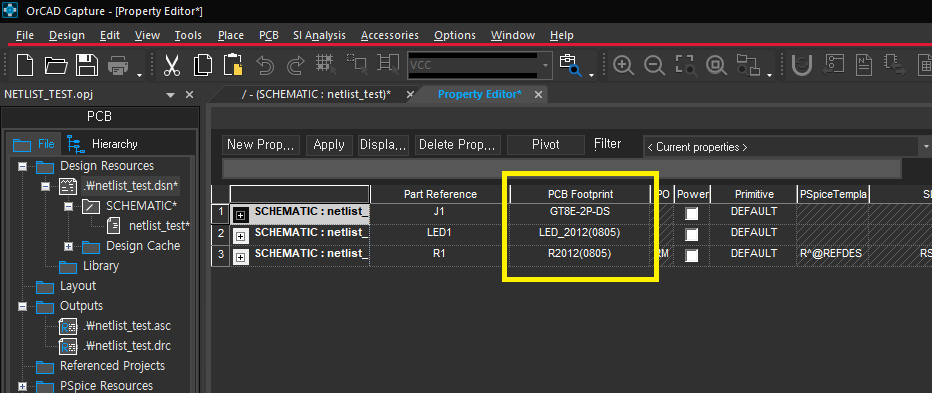

PCB Footprint 기입 - 부품속성에 들어가서 PADS Layout의 Part Type과 같은 이름으로 PCB Footprint를 기입한다.

비어있어도 네트리스트는 뽑을 수 있지만 PCB에서 불러올 때 오류가 난다.





시작:

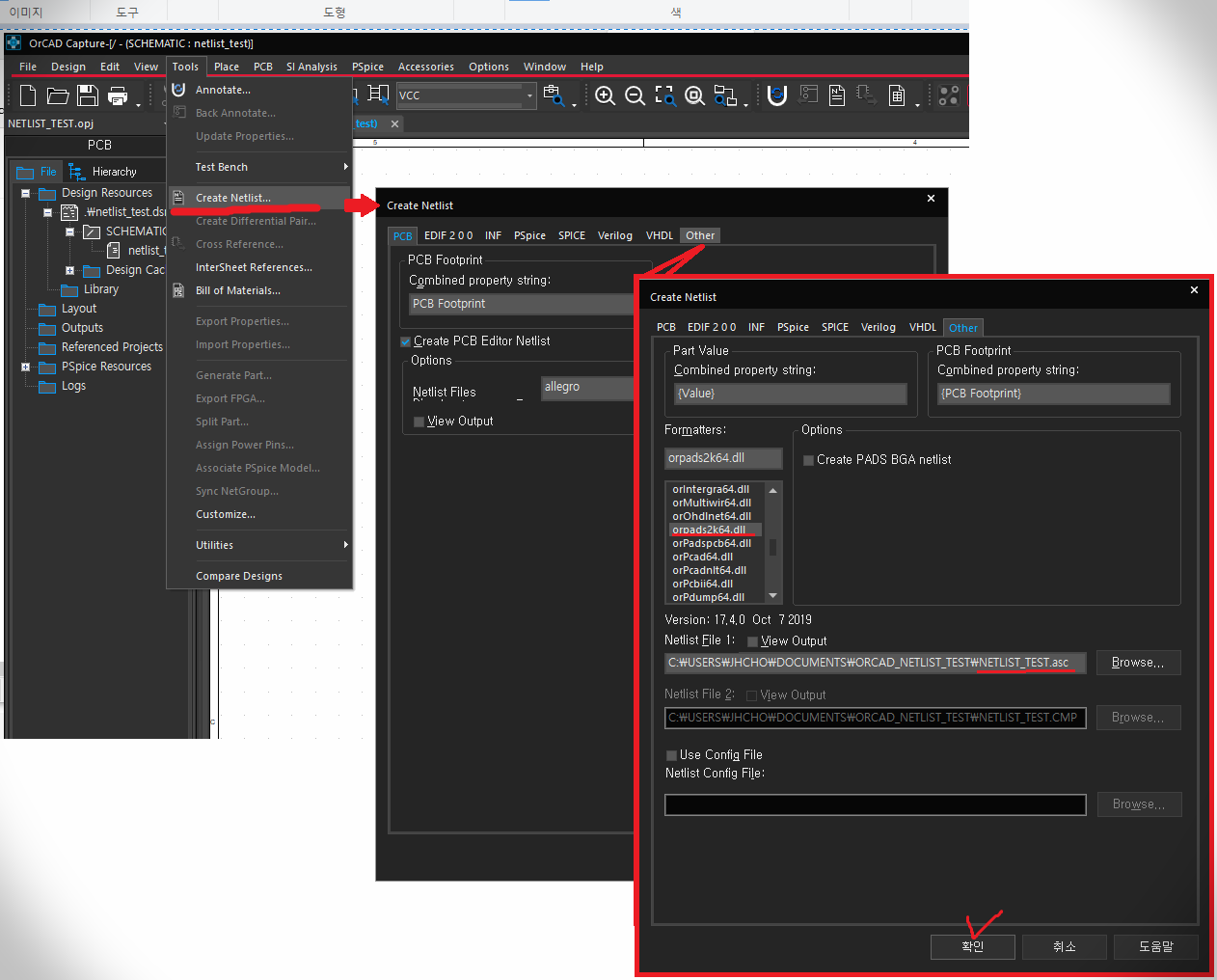

Tool 에서 Create Netlist... 클릭

Create Netlist 창에서 Other 탭 클릭

중간에 Form 선택 항목에서 orpads2k64.dll 선택 - 확인 클릭



만약 경고창이 뜨면 에러를 잡아야 한다.

예를들어 부품참조번호(Ref.Des)가 중복되거나 하면 에러가 난다.

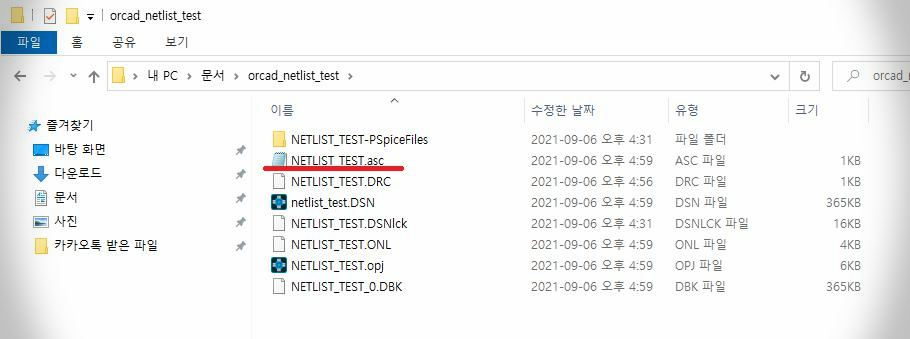

이상이 없으면 해당 경로에 asc 파일이 생성된다.



참고로 OrCAD 16.3 등 하위 버전은 네트리스트 파일 확장자가 *.asc가 아닌 *.net로 만들어진다.

이때는 파일 확장자를 *.asc로 간단히 수정하면 된다.

파일 사용 못한다는 경고창은 무시하고 바꾸면 된다.

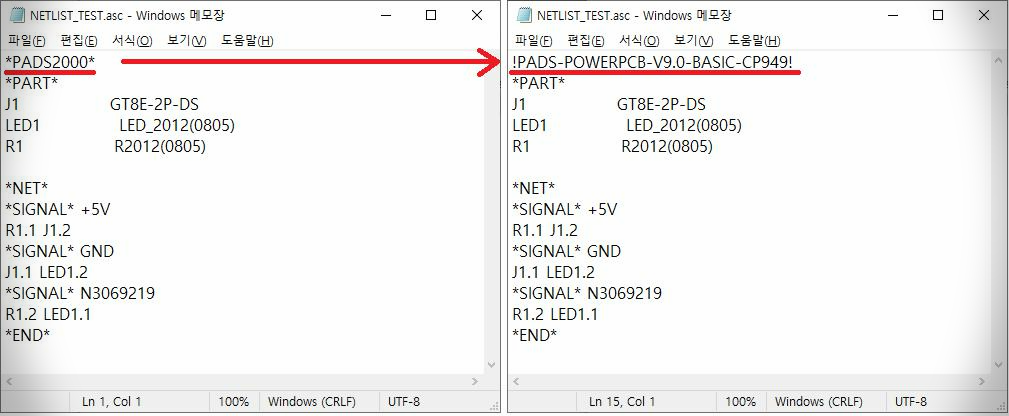

마지막으로 asc파일을 메모장으로 열어서 첫째줄 문장을 바꾸어 저장한다. PADS 버전, 형식에 맞추는 문장이다.

!PADS-POWERPCB-V9.0-BASIC-CP949! (문장은 여러가지가 있을 수 있지만 한가지만 예시를 든다)

첫째 줄 외에 다른 건 변경하지 말기.



여기까지 네트리스트 뽑는 방법 끝.





.

.

네트리스트를 PCB에 반영하는 방법은 아래 링크에서 설명한다.

https://unininu.tistory.com/376
