PADS는 3D 설계도 가능하다.

2D footprint에 3D model을 얹으면 완성된 보드의 실물처럼 볼 수 있다.

PADS에서는 step 파일을 비롯한 여러 파일 포맷을 지원한다.



부품 3D 모델을 다운 받을 수 있는 사이트를 소개한다.





1. SnapEDA - www.snapeda.com





SnapEDA 는

3D 모델과 2D Footprint, 회로 Symbol 까지도 다운 가능하다.

3D 모델은 step 파일로 다운 받을 수 있고,

Footprint와 Symbol은 대부분의 전자캐드 Tool 형식에 맞춰 제공한다.

로그인 필요.







2. Ultra Librarian - www.ultralibrarian.com





Ultra Librarian 은 SnapEDA 처럼

3D 모델과 2D Footprint, 회로 Symbol 을 다운 받을 수 있다.

3D 모델은 step파일로 다운 받을 수 있고,

Footprint와 Symbol은 대부분의 전자캐드 Tool 형식에 맞춰 제공한다.

로그인 필요.

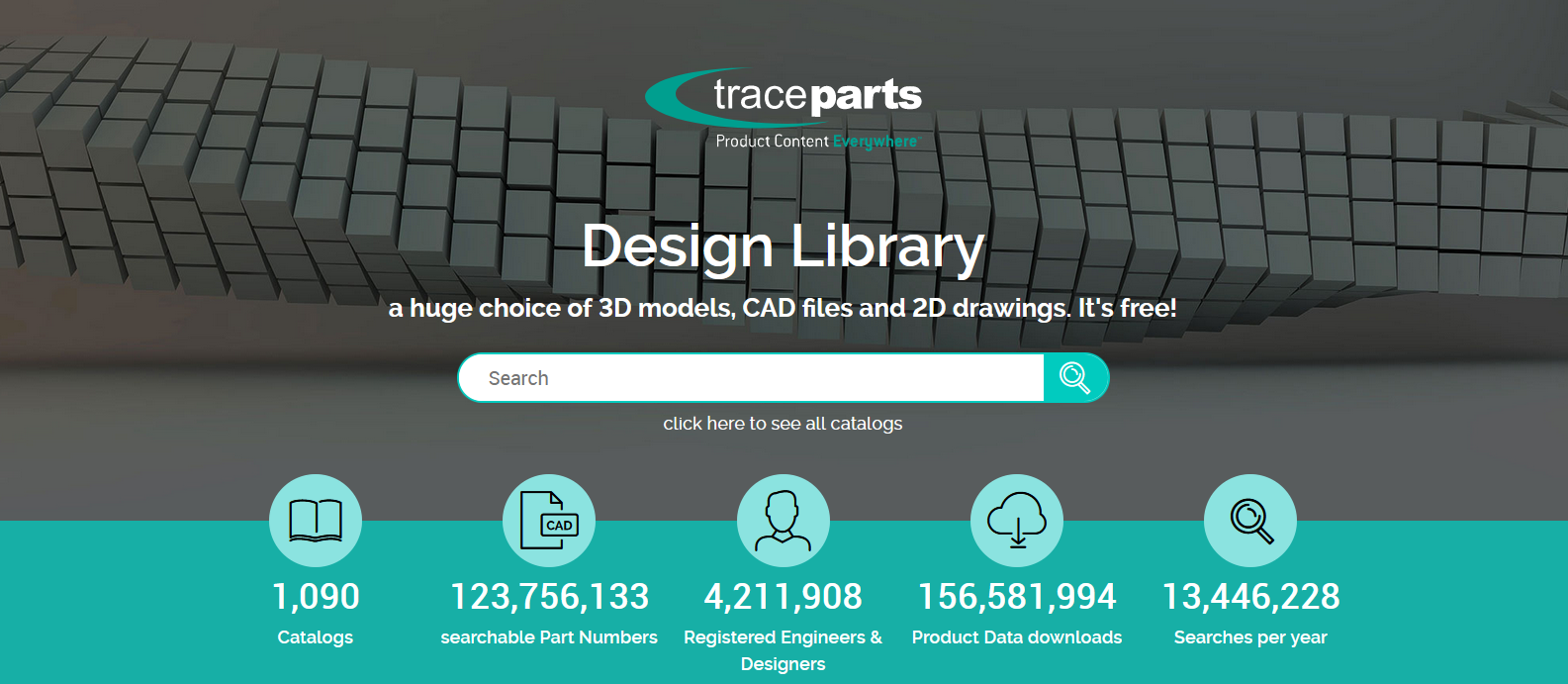

3. TraceParts - www.traceparts.com





TraceParts는 전자부품 Symbol, Footprint 부터 3D, 2D 도면까지 제공한다.

전자부품, 기계부품, 기타 여러가지 가리지 않고 도면을 제공한다.

다운받기 위해서 로그인 필요.









4. 3D CONTENTCETRAL - www.3dcontentcentral.com





3D CONTENTCETRAL 은

각종 전자부품을 3D 또는 2D 로 다운 가능하다. Footprint와 Symbol은 제공하지 않는다.

전자부품도 많긴 하지만 기구설계 관련 파일이 많다.

3D는 step 외 여러가지 포맷으로 받을 수 있고,

2D는 dxf, dwg 외 여러가지 포맷들로 받을 수 있다.

로그인 필요.









5. 각 부품 제조사 홈페이지

규모가 있는 제조사는 자사 부품을 3D 모델로도 다운 받을 수 있게 해놨다.







6. 마우저(Mouser), 디지키(Digikey) 전자부품 쇼핑몰

쇼핑몰에 들어가 부품을 검색하고 세부항목란에 가면

마우저는 SmacSys라는 곳과 연동하여 부품 Symbol, Footprint, 3D model을 다운 받을 수 있게 했다.

디지키는 Ultra Librarian에 연동하여 다운 받을 수 있게 했다.







7. 직접 만들기

..는 어려우니까 사이트들을 잘 검색해서 활용하기.

사이트 마다 3D 모델이 없는 부품도 많으니 위 사이트들을 적절히 잘 활용하여야 한다.
