[PADS Layout Tip] dwg to dxf 변환 및 Import 과정





외부에서 기구도면을 받을 때 dwg파일로 받을 때가 많다.

PADS에서 불러오려면 dxf파일로 변환해야 한다.

그런데 기구CAD프로그램이 없으면 작업하기가 어렵다.

하지만 다행히도 dwg 파일을 dxf 파일로 변환해주는 웹사이트가 있다.



아래 사이트에서 dwg 파일을 dxf 파일로 변환한다.



링크 : https://cloudconvert.com/dwg-to-dxf

DWG to DXF | CloudConvert

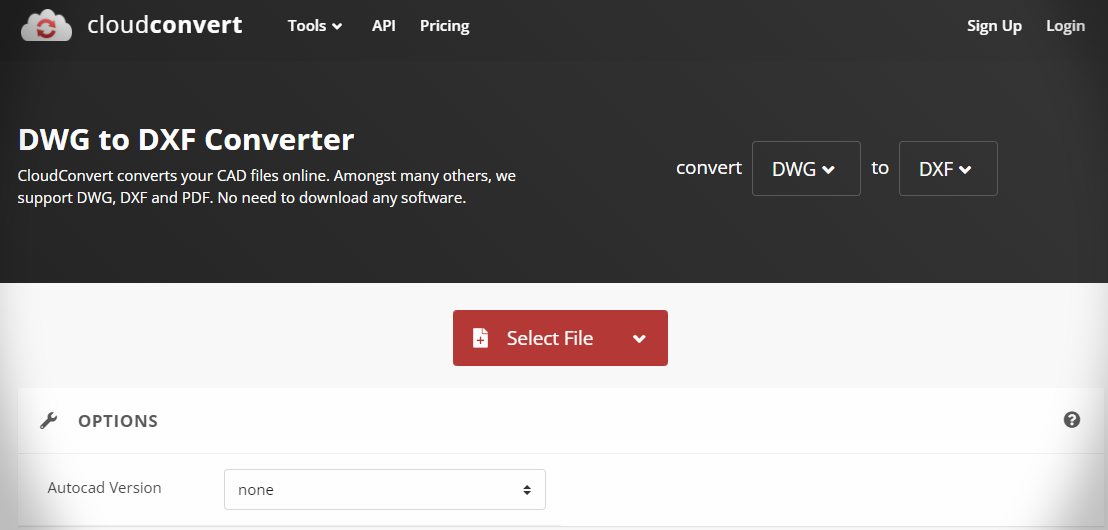

Select File 을 눌러 변환하려는 dwg 파일을 선택한다.







위와 같이 화면이 바뀐다.

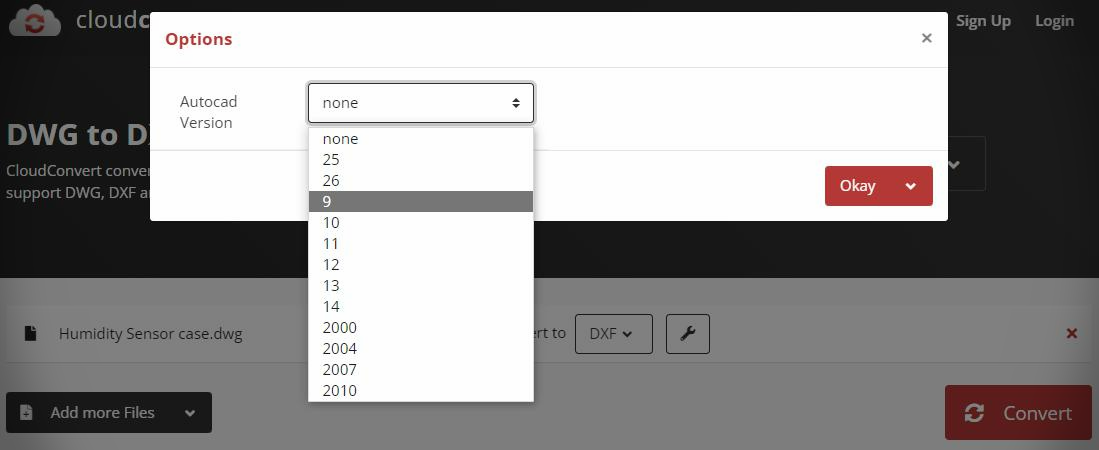

스패너 모양 옵션에서 오토캐드 버전을 가능한 낮은 버전으로 선택한다.

그래야 PADS에서 불러올 때 에러가 없다.





PADS VX.2.8 에서 오토캐드버전을 9로 해서 import 해봤는데 에러가 없었다.

13~2010 는 에러가 났다.

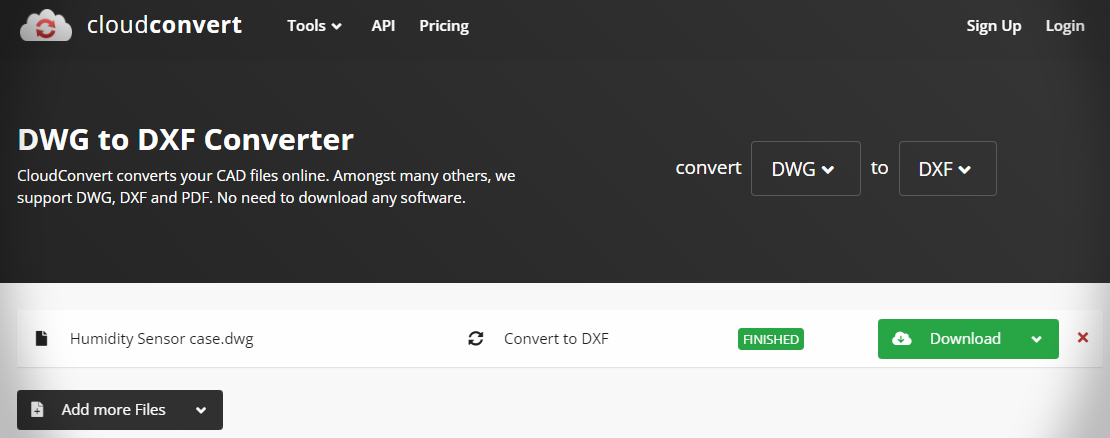

Convert 를 클릭하면 잠시 뒤 다운로드 가능한 버튼으로 바뀐다.

변환된 dxf 파일을 다운로드 하여 사용하면 된다.





.

.

PADS Layout에서 Import 한다.

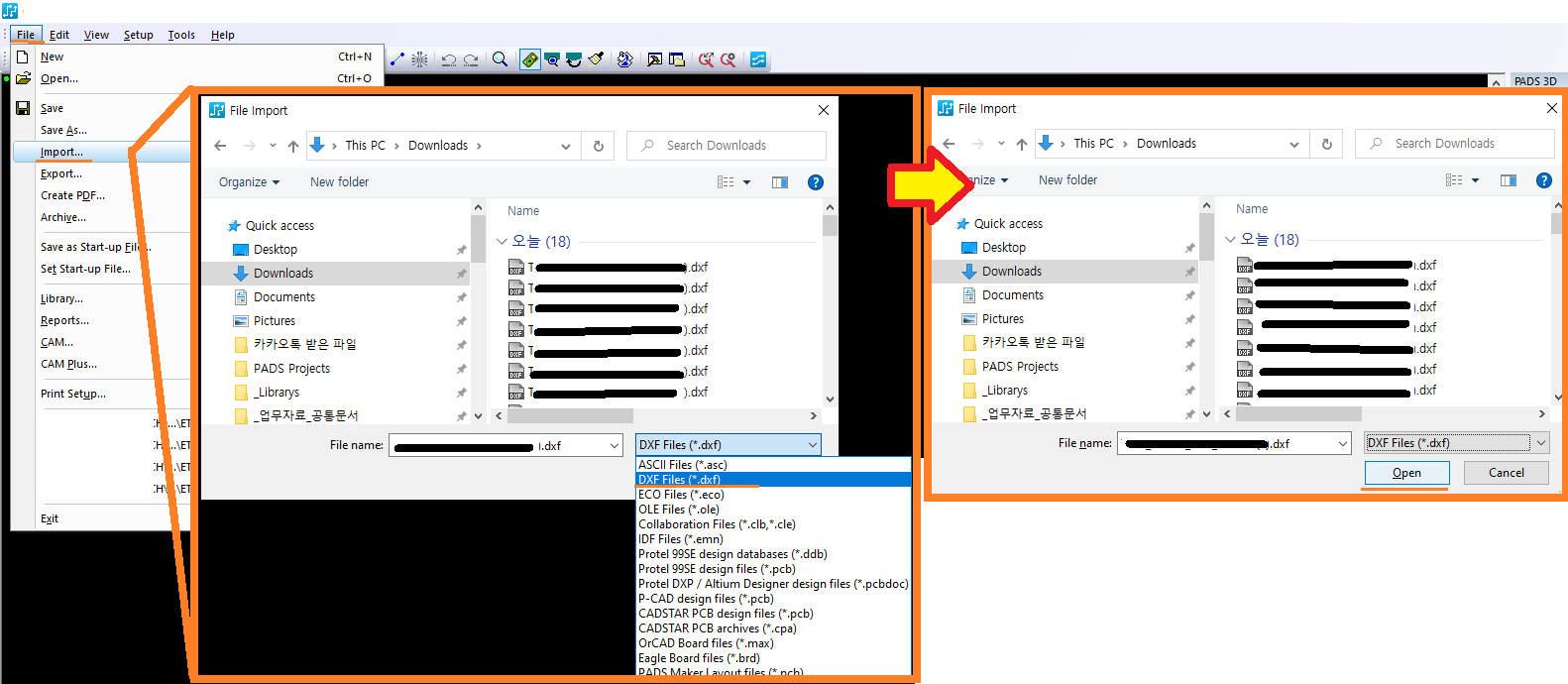

File - Import 메뉴에서 확장자를 *.dxf로 선택하고 불러오려는 dxf파일을 선택해 Open을 클릭한다.







먼저 열러있는 PADS파일을 저장할 것인가? 저장이 필요하면 예, 저장 안해도 되면 아니오.

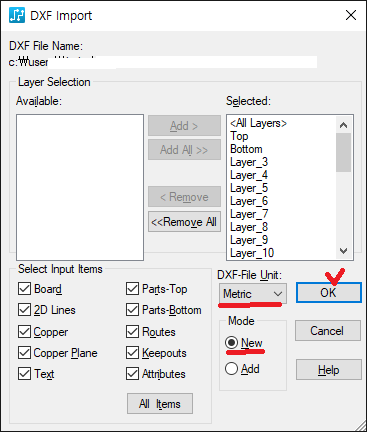

위 그림처럼 창이 뜨는데

mm단위이면 Metric을 선택한다.

모드를 New로 하면 새로운 PADS파일에서 dxf 도면이 불러와지고, Add로 하면 현재 PADS파일에서 dxf 도면이 불러와 진다.

New모드로 해봤다.







기존 파일 저장할 건가? 아니면 아니요 선택.







New 모드이기 때문에 위 창이 뜰 수 있다.

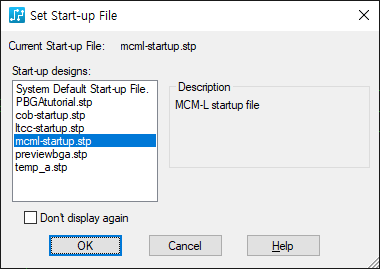

스타트업 파일을 선택하는 창인데,

특수한 상황이 아니라면 그냥 표시되어 있는 mcml-startup.stp 으로 해서 OK 클릭한다.





이상이 없으면 위와 같이 dxf 도면이 불러와 진다.

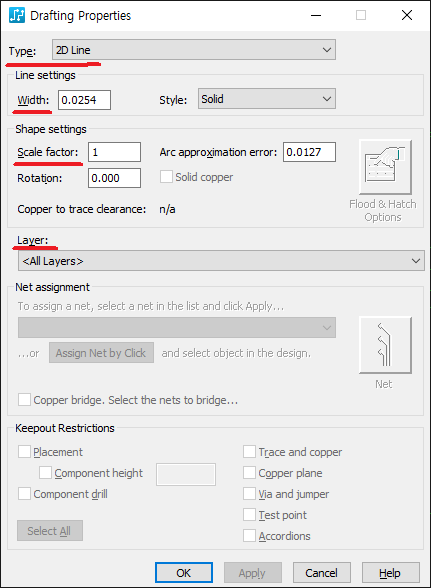

레이어나 배율 등을 바꾸고 싶으면 도면 Line을 선택해 속성에 들어가서 바꾼다.





도면 line 속성을 보면 도면이 들어가 있는 층이 All Layers 로 되어있을 수 있다.

다른 Layer로 바꾸어 편하게 관리하자.



Type은 2D Line.

Width는 바꿔도 되긴하는데 적절한 값을 사용하면 되고,

Scale factor는 배율이다. 1이 기본이다. 두배로 키우고 싶으면 2로 지정하면 된다. 반으로 줄이고 싶으면 0.5로.

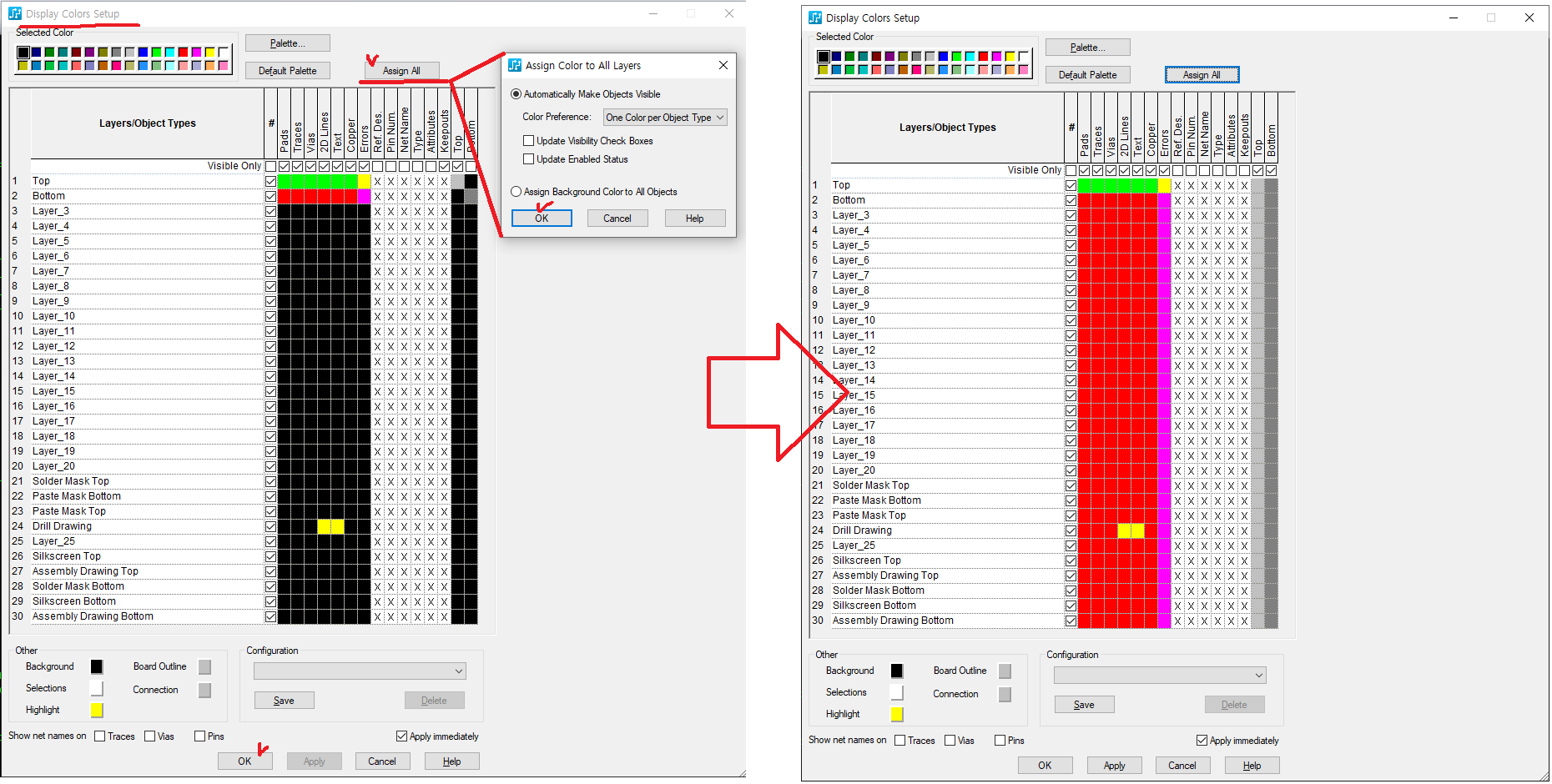

불러온 도면이 안보인다면 Display Color Setup에 들어가 색상을 보이게 하자.





단축키는 ctrl+alt+C

Assign All에서 기본값으로 OK클릭하면 오른쪽과 같이 한번에 검정색이 다른색으로 바뀐다.









끝.
