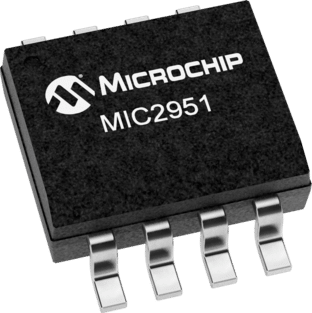

MIC2951 - Improved LP2951 Low Drop-out Regulator

MIC2951 - Improved LP2951 Low Drop-out Regulator



MICROCHIP



Summary

 MIC2950 및 MIC2951은 매우 낮은 드롭 아웃 전압(일반적으로 경부하에서 40mV, 100mA에서 250mV) 및 매우 낮은 대기 전류를 갖는 "방탄 형" 마이크로 파워 전압 레귤레이터입니다. 이전 제품인 LP2950 및 LP2951과 마찬가지로 MIC2950/MIC2951의 대기 전류는 드롭 아웃에서 약간만 증가하므로 배터리 수명이 연장됩니다. MIC2950/MIC2951은 LP2950/LP2951과 핀-핀 호환되지만 드롭 아웃, 대기 전류, 역 배터리 보호 및 자동차로드 덤프 보호는 낮습니다.

 제공되는 주요 추가 기능 및 보호 기능은 더 높은 출력 전류(150mA), 최대 60V(부하 덤프)에 대한 양의 과도 보호 및 접지 아래 -20V의 조정되지 않은 입력 전압 과도 상태(역 배터리)를 견딜 수 있는 기능입니다.

 플라스틱 DIP 및 SOIC 버전은 프로그래밍 가능 출력 전압 및 로직 제어 셧다운과 같은 추가 시스템 기능을 제공합니다. 3핀 TO-92 MIC2950은 구형 5V 레귤레이터와 핀 호환 가능합니다.

 이러한 시스템 기능에는 낮은 출력 전압을 경고하는 오류 플래그 출력도 포함되는데, 이는 종종 입력의 배터리 고장으로 인한 것입니다. 전원 켜기 리셋으로도 사용할 수 있습니다. 레귤레이터를 켜고 끌 수 있는 로직 호환 셧다운 입력도 제공됩니다. 이 부품은 5V 출력을 위해 핀 스트랩되거나 2 개의 외부 저항을 사용하여 1.24V ~ 29V로 프로그래밍 될 수도 있습니다.





Additional Features

• High accuracy: 3.3V, 4.85V, or 5V with guaranteed 150mA output
• Extremely low quiescent current
• Low-dropout voltage
• Extremely tight load and line regulation
• Very low temperature coefficient
• Use as regulator or reference
• Needs only 1.5µF for stability
• Current and thermal limiting
• Unregulated DC input can withstand -20V reverse battery and +60V positive transients
• Error flag warns of output dropout (MIC2951)
• Logic-controlled electronic shutdown (MIC2951)

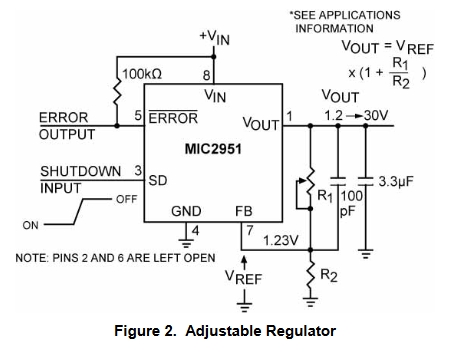

• Output programmable from 1.24V to 29V (MIC2951)
