TXS02612 - SDIO Port Expander With Voltage-Level Translation

TXS02612 - SDIO Port Expander With Voltage-Level Translation



Texas Instruments



Description

 TXS02612는 휴대폰베이스 밴드를 외부 SDIO 주변 장치와 인터페이스하도록 설계되었습니다. 이 장치에는 전압 레벨 변환 기능이 있는 6 채널 SPDT 스위치가 포함되어 있습니다. 이를 통해 단일 SDIO 포트를 두 개의 SDIO 주변 장치와 인터페이스 할 수 있습니다. TXS02612에는 1.1V ~ 3.6V의 전체 범위에서 작동하는 3 개의 별도 공급 레일이 있습니다. 이를 통해 베이스 밴드와 SDIO 주변 장치는 필요한 경우 다른 공급 전압에서 작동 할 수 있습니다.

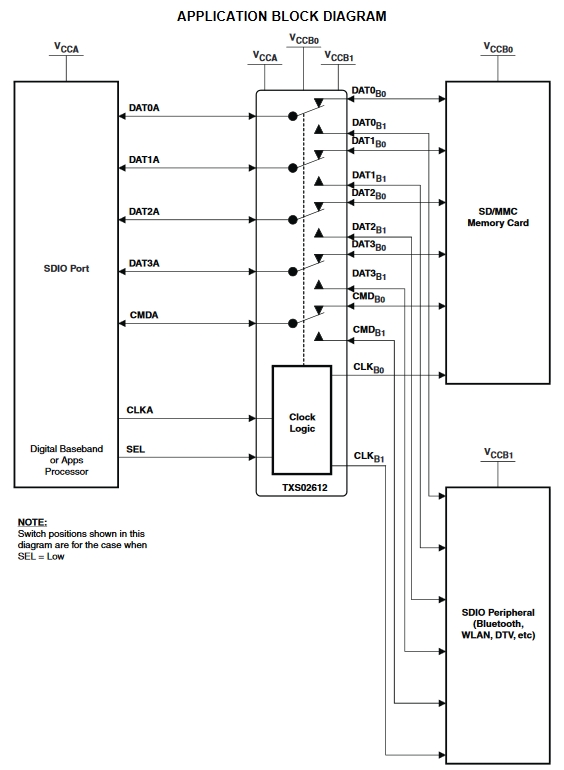

 선택(SEL) 입력은 B0 포트와 B1 포트 중에서 선택하는 데 사용됩니다. SEL = Low이면 B0 포트가 선택됩니다. SEL = High이면 B1 포트가 선택됩니다. SEL은 VCCA를 참조합니다. 선택되지 않은 B 포트의 경우 클록 출력은 낮게 유지되는 반면, 데이터 및 명령 I/O는 70k 저항(±30% 허용 오차)을 통해 해당 VCCB로 높게 끌어옵니다.





Features

• 6-to-12 Demultiplexer/Multiplexer Allows SDIO Port Expansion
• Built-in Level Translator Eliminates Voltage Mismatch Between
• Baseband and SD Card or SDIO Peripheral
• VCCA, VCCB0, and VCCB1 Each Operate Over Full 1.1-V to 3.6-V Range
• Latch-Up Performance Exceeds 100 mA Per JESD 78, Class II
• ESD Performance A Port
  • 2000-V Human-Body Model (A114-B)
  • 100-V Machine Model (A115-A)
  • 1500-V Charged-Device Model (C101)
• ±8-kV Contact Discharge IEC 61000-4-2 ESD Performance (B Port)
