 ADP2114는 매우 다양한 동기식 강압 스위칭 레귤레이터로 광범위한 고객 부하 요구 사항을 충족하도록 구성 할 수 있습니다. 2 개의 PWM 채널은 2A 및 2A(또는 3A/1A)에서 독립적인 출력을 전달하도록 구성하거나 4A를 전달할 수 있는 단일 인터리브 출력으로 구성할 수 있습니다. 2개의 PWM 채널은 180º 위상 편이되어 감소합니다. 입력 리플 전류 및 입력 커패시턴스를 줄입니다.

 ADP2114는 전체 부하에서 높은 효율의 성능을 제공하여 최대 1.2MHz에서 높은 스위칭 주파수를 가능하게 합니다. 경부하에서 ADP2114는 효율을 높이기 위해 펄스 스킵 모드 또는 EMI를 줄이기 위해 강제 PWM 모드에서 작동하도록 설정할 수 있습니다.

 이 장치는 ENI 방출을 줄이기 위해 최적화된 게이트 슬루율로 설계되어 민감한 고성능 신호 체인 애플리케이션을 공급할 수 있습니다. 주파수는 300kHz, 600kHz 및 1.2MHz로 설정할 수 있으며 외부 클록 신호와 동기화 할 수 있어 컨버터 간의 시스템 노이즈를 최소화합니다. 양방향 동기화 핀은 90º 역 위상 출력 클록으로 구성 할 수 있어 스택형 다상 전력 솔루션의 가능성을 제공합니다. ADP2114 입력 전압 범위는 2.75V ~ 5.5V이며 외부 저항을 사용하여 각 채널에 대해 독립적으로 설정할 수 있는 0.8V, 1.2V, 1.5V, 1.8V, 2.5V 또는 3.3V의 고정 출력으로 변환됩니다. 저항 분배기를 사용하여 출력 전압을 0.6V로 낮게 설정할 수도 있습니다. ADP2114는 -40°C ~ +125°C 접합 온도 범위에서 작동합니다.





Features and Benefits

• Configurable 3 A/1 A or 2 A/2 A dual output load combinations or 4 A combined single output
• High efficiency: up to 95%
• Input voltage VIN: 2.75 V to 5.5 V
• Selectable fixed output: 0.8 V, 1.2 V, 1.5 V, 1.8 V, 2.5 V, 3.3 V or adjustable output voltage to 0.6 V minimum
• ±1.5% accuracy reference voltage
• Selectable fixed switching frequency: 300 kHz, 600 kHz, or 1.2 MHz
• Optimized gate slew rate for reduced EMI
• External synchronization or internal clock output
• Dual-phase, 180° shifted PWM channels
• Current mode for fast transient response, no current sense resistor required
• Pulse-skip under light load or forced PWM operation
• See data sheet for additonal features









출력 전압 설정 방법

출력 전압은 고정 전압, 가변 전압 두 가지가 있다.



고정전압(Fixed Voltage)

먼저 고정전압은 0.8v, 1.2v, 1.5v, 1.8v, 2.5v, 3.3v 출력이 가능하다.

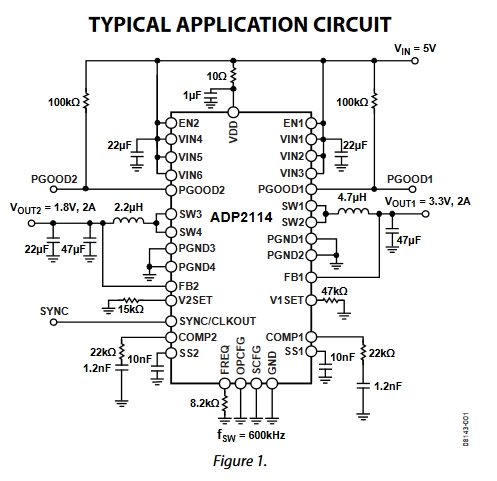

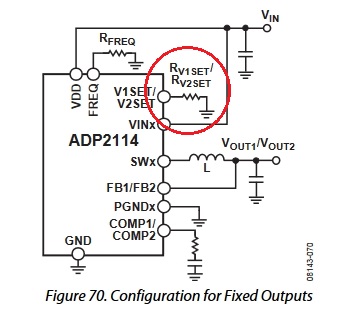

Vout1 출력전압은 R_V1SET 저항으로, Vout2 출력전압은 R_V2SET 저항으로 설정한다.

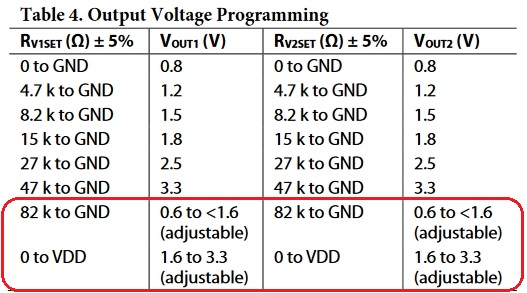

아래의 표에 따라 저항값을 설정하면 된다.

예를 들어 Vout1을 1.8V로 출력하고 싶다면 R_V1SET 저항을 15k로 달면 된다.









가변전압(Adjustable Voltage)

다음으로 가변전압은 0.6V~3.3V까지 전압을 원하는 대로 바꿀 수 있다.



Vout 값을 설정하는 것은 위 회로에서 R1, R2 저항값을 바꾸면 되는데,

그 전에 R_V1SET, R_V2SET 저항은 아래 표와 같이

Vout이 0.6V~1.6V이하 일 때 82Kohm로 연결하고,

Vout이 1.6V~3.3V일 때 VDD에 연결한다.



R1, R2 저항값은 아래 식으로 구한다.



Vout은 원하는 출력 전압값

Vref는 0.6V

R1값은 세부적인 계산값이 있으나 15k정도로 설정하고 계산하면 될 듯하다.







출력 전류 설정 방법

출력 전류는 아래 표와 같이 설정이 가능하다.





출력1과 출력2를 각각 2A/2A로 설정하거나 각가 3A/1A로 설정할 수 있다.

이 때 필요한 것이 OPCFG핀이다.

Mode1처럼 2A/2A 전류 출력과 Pulse skip enabled로 설정하고 싶다면 OPCFG핀을 GND에 바로 연결하면 된다.

Mode4처럼 3A/1A 전류 출력과 Forced PWM으로 설정하고 싶다면 OPCFG핀과 GND 사이에 15k 저항을 연결하면 된다.







끝.
