MIC5234 - Low-Quiescent Current 150mA LDO Regulator

MIC5234 - Low-Quiescent Current 150mA LDO Regulator



MICROCHIP



Summary

MIC5234는 대기 전류가 낮은 µCap 저 드롭 아웃 레귤레이터입니다. 최대 작동 입력 전압은 30V이고 대기 전류는 20µA이므로 고전압 배터리가 있는 시스템에서 연결 유지 전원을 공급하는 데 이상적입니다.

150mA 출력이 가능한 MIC5234의 드롭 아웃 전압은 320mV에 불과합니다. 또한 -20V ~ +32V의 입력 과도 상태에서도 견딜 수 있습니다. MIC5234는 안정적인 작동을 위해 2.2µF 출력 커패시터만 필요합니다.

MIC5234에는 로직 호환 가능 입력이 포함되어 있습니다. MIC5234의 다른 기능으로는 열 셧다운, 로드 덤프 보호 및 역 누설 및 역 배터리 보호가 있습니다.

MIC5234는 접합 동작 범위가 -40°C ~ +125°C 인 8핀 ePad SOIC 패키지로 제공됩니다.





Additional Features

  - Ultra-low quiescent current (IQ equals 20µA at IO equals 100µA)
  - Wide input voltage range: 2.3V to 30V
  - Low dropout:
    - 230mV at 50mA
    - 320mV at 150mA

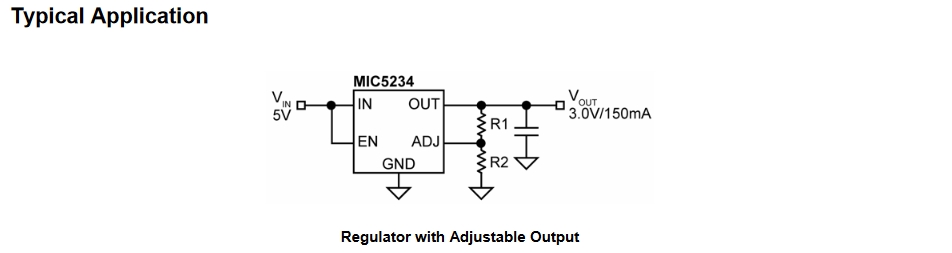

  - Adjustable output voltage
  - Typical ±1.0% initial output accuracy
  - Logic-compatible enable input
  - Overcurrent protection
  - Thermal shutdown protection
  - Reverse leakage and reverse battery protection
  - Thermally enhanced 8-pin ePad SOIC package
