MIC5236 - Low Quiescent Current uCap LDO Regulator

MIC5236 - Low Quiescent Current uCap LDO Regulator



MICROCHIP



Summary

 MIC5236은 낮은 대기 전류, µCap 낮은 드롭 아웃 레귤레이터입니다. 최대 작동 입력 전압이 30V이고 대기 전류가 20µA인 이 제품은 고전압 배터리가 있는 시스템에서 연결 유지 전원을 공급하는 데 이상적입니다.

 150mA 출력이 가능한 MIC5236의 드롭 아웃 전압은 300mV에 불과합니다. 또한 -20V ~ +60V의 입력 과도 상태에서도 견딜 수 있습니다.

 µCap LDO인 MIC5236은 세라믹 또는 탄탈륨 출력 커패시터로 안정적입니다. 안정성을 위해 1.0µF 출력 커패시터만 필요합니다.

 MIC5236에는 로직 호환 가능 입력과 저전압 오류 플래그 표시기가 있습니다. MIC5236의 다른 기능으로는 열 셧다운, 전류 제한, 과전압 셧다운, 로드 덤프 보호, 역 누설 방지 및 역 배터리 보호가 있습니다.

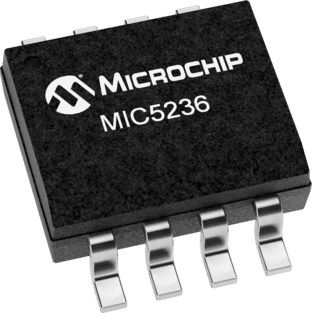

 열 강화 SOIC-8 및 MSOP-8 패키지로 제공되는 MIC5236은 고정 2.5V, 3.0V, 3.3V, 5.0V 및 조정 가능한 전압으로 제공됩니다.



Additional Features

  -Ultra-low quiescent current (IQ equals 20µA at IO equals 100µA)
  -Wide input range: 2.3V to 30V
  -Low dropout:
    -230mV at 50mA;
    -300mV at 150mA
  -Fixed 2.5V, 3.0V, 3.3V, 5.0V and adjustable outputs
  -±1.0% initial output accuracy
  -Stable with ceramic or tantalum output capacitor
  -Load dump protection: -20V to +60V input transient survivability
  -Logic-compatible enable input
  -Low output flag indicator
  -Overcurrent protection
  -Thermal shutdown
  -Reverse leakage protection
  -Reverse battery protection
  -High power SOIC-8 and MSOP-8
