MIC5225 - Ultra-Low Quiescent Current 150mA uCap LDO

MIC5225 - Ultra-Low Quiescent Current 150mA uCap LDO



MICROCHIP



Summary

 MIC5225는 입력 전압이 높고 접지 전류가 매우 낮은 150mA 고 정확도, 낮은 드롭 아웃 레귤레이터입니다. 이 높은 입력 전압과 낮은 접지 전류의 조합으로 MIC5225는 1 셀, 2 셀 또는 3 셀 리튬 이온 배터리 입력을 사용하는 USB 및 휴대용 전자 제품 응용 제품을 포함한 다양한 응용 제품에 이상적입니다.

 µCap LDO 설계인 MIC5225는 세라믹 또는 탄탈륨 출력 커패시터로 안정적입니다. 안정성을 위해 2.2µF 커패시터만 필요합니다.

 MIC5225의 기능에는 인 에이블 입력, 열 셧다운, 전류 제한, 역 배터리 보호 및 역 누설 방지가 있습니다.

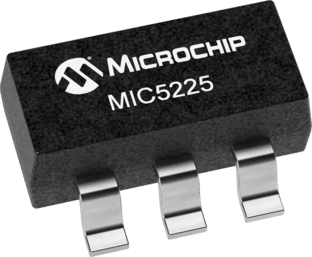

 고정 및 조정 가능한 출력 전압 버전으로 제공되는 MIC5225는 접합 온도 범위가 -40°C ~ +125 C 인 IttyBitty® SOT23-5 패키지로 제공됩니다.





Additional Features

• Wide input voltage range: 2.3V to 16V
• High output accuracy of ±2.0% over temperature
• Guaranteed 150mA output
• Very low ground current: 29µA
• Low dropout voltage of 310mV at 150mA
• µCap: stable with ceramic or tantalum capacitors
• Excellent line and load regulation specifications
• Reverse battery protection
• Reverse leakage protection
• Zero off-mode current
• Thermal shutdown and current limit protection
• IttyBitty® SOT-23-5 package
