MIC5205 - 150mA 1% Accuracy Low Noise LDO

MIC5205 - 150mA 1% Accuracy Low Noise LDO



MICROCHIP



Summary

 MIC5205는 초 저잡음 출력, 매우 낮은 드롭 아웃 전압(일반적으로 경부 하에서 17mV, 150mA에서 165mV) 및 매우 낮은 접지 전류(100mA 출력에서 600µA)의 효율적인 선형 전압 레귤레이터입니다. MIC5205는 1% 이상의 초기 정확도를 제공합니다.

특히 핸드 헬드 배터리 구동 장치용으로 설계된 MIC5205에는 CMOS 또는 TTL 호환 가능/종료 제어 입력이 포함되어 있습니다. 셧다운시 전력 소비는 거의 0으로 떨어집니다. 레귤레이터 접지 전류는 드롭 아웃에서 약간만 증가하여 배터리 수명을 연장시킵니다.

주요 MIC5205 기능에는 이미 우수한 저잡음 성능, 역 배터리 보호, 전류 제한 및 과열 셧다운을 개선하기 위한 참조 바이 패스 핀이 포함되어 있습니다.

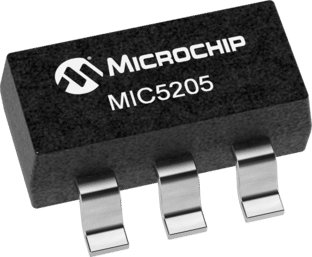

MIC5205는 소형 SOT-23-5 패키지로 고정 및 조정 가능한 출력 전압 버전으로 제공됩니다.

세라믹 출력 커패시터로 안정적인 저 드롭 아웃 레귤레이터에 대해서는 µCap MIC5255/MIC5256/MIC5247을 참조하십시오.





Additional Features

• Ultra-low noise output
• High output voltage accuracy
• Guaranteed 150mA output
• Low quiescent current
• Low dropout voltage
• Extremely tight load and line regulation
• Very low temperature coefficient
• Current and thermal limiting
• Reverse battery protection
• Zero off-mode current
• Logic-controlled electronic enable
