MCP1804 - 28V, 150mA LDO With Shutdown

MCP1804 - 28V, 150mA LDO With Shutdown



MICROCHIP



Summary

 MCP1804는 50µA의 대기 전류(일반적으로 1.8V = VOUT = 5.0V) 만 소비하면서 최대 150mA의 전류를 공급할 수 있는 CMOS LDO(Low Dropout) 전압 조정기 제품군입니다. 입력 작동 범위는 2.0V ~ 28.0V입니다.

MCP1804는 단 1300mV(일반)의 입력-출력 전압 차동(VOUT = 3.3V)으로 100mA를 공급할 수 있습니다. + 25°C에서 MCP1804의 출력 전압 허용 오차는 최대 ±2%입니다. 라인 조정은 +25°C에서 일반적으로 ±0.15%입니다.

LDO 입력 및 출력은 0.1µF의 입력 및 출력 커패시턴스로 안정적입니다. 세라믹, 탄탈륨 또는 알루미늄 전해 커패시터를 모두 입력 및 출력에 사용할 수 있습니다. 전류 폴드 백이 40mA(일반)인 과전류 제한은 단락 보호 기능을 제공합니다. SHDN(셧다운) 기능을 통해 출력을 활성화 또는 비활성화 할 수 있습니다. 비활성화하면 MCP1804는 0.01µA의 전류만 소비합니다(일반).





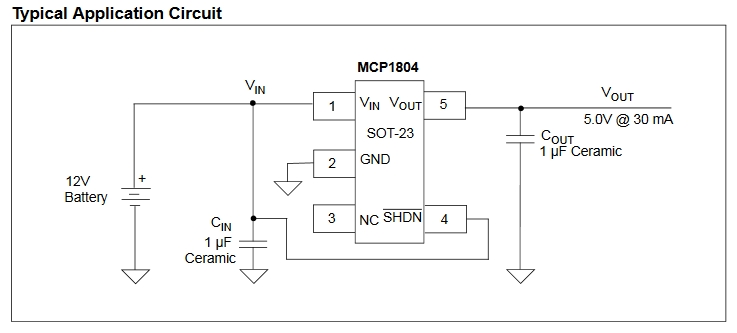

Additional Features

• Input Operating Voltage Range: 2.0V to 28.0V
• 150 mA Output Current
• 50 µA Typical Quiescent Current
• 0.01 µA Typical Shutdown Current
• Standard Output Voltage Options(1.8V, 2.5V, 3.0V, 3.3V, 5.0V, 10.0V, 12.0V)
• Output voltages from 1.8V to 18.0V in 0.1Vincrements are available upon request
• Output Voltage Accuracy: ±2%
• Stable with Ceramic output capacitors down to 0.1 µF
• Low Drop Out Voltage, 260 mV typical @ 20 mA, VR = 3.3V
• Current Limit Protection With Current Foldback
• High PSRR: 50 dB typical @ 1 kHz
• Output Voltage Accuracy: ±2%
• Package Options: SOT-23-5, SOT-89-3, SOT-89-5, and SOT-223-3
