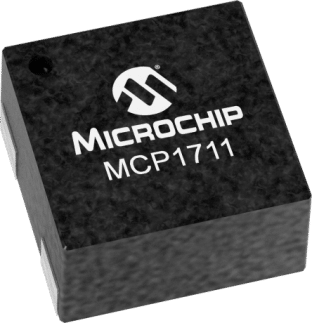

MCP1711 - 150 mA Ultra-Low Iq, Capless LDO Regulator

MCP1711 - 150 mA Ultra-Low Iq, Capless LDO Regulator



MICROCHIP



Summary

 MCP1711은 0.6μA의 대기 전류(일반)를 소비하면서 최대 150mA의 전류를 공급할 수 있는 매우 정확한 CMOS 저 드롭 아웃(LDO) 전압 조정기입니다. LDO 출력은 우수한 내부 위상 보상으로 인해 커패시터가 필요하지 않고 안정적입니다. 커패시터를 제거하면 전체 솔루션 비용을 절약 할 수 있습니다. 그러나 더 나은 과도 응답을 위해서는 성능 향상을 위해 출력 커패시터를 추가해야 합니다. MCP1711에는 부하가 MCP1711의 정격 부하를 초과할 때 추가 보호를 위한 진정한 전류 폴드 백 기능이 있습니다. MCP1711의 패키지 옵션은 4 리드 1x1mm UQFN 및 5 리드 SOT-23으로 작고 컴팩트한 애플리케이션에 이상적입니다.

 제품 비교를 위해 다음을 고려하십시오. MCP1711, MCP1810





Additional Features

• Ultra-Low 600 nA (typical) Quiescent Current
• Low standby current: 10 nA
• Input Operating Voltage Range: 1.4V to 6.0V
• Standard Output Voltages: 1.2V, 1.8V, 2.2V, 2.5V, 3.0V, 3.3V, 5.0V
• Output Capacitor: Low Equivalent Series Resistance (ESR) or Capacitorless Compatible
• Protection Circuits: Current Limiter, Short Circuit, Foldback
• Space Saving, 4-Lead Plastic 1 x 1 mm UQFN and 5-Lead SOT-23
