MCP1811 - 150mA Ultra Low IQ LDO

MCP1811 - 150mA Ultra Low IQ LDO



MICROCHIP



Summary

 MCP1811/12 장치는 150mA(MCP1811) 및 300mA(MCP1812) LDO(Low Dropout) 선형 레귤레이터로, 장치 작동 중 250nA의 매우 낮은 대기 전류를 유지하면서 고전류 및 저출력 전압을 제공합니다. 또한 MCP1811B/12B는 5nA(일반) 공급 전류 소모에 대해 셧다운 될 수 있습니다.

 MCP1811/12 제품군은 9개의 표준 고정 출력 전압 버전(1V, 1.2V, 1.8V, 2.0V, 2.5V, 2.8V, 3.0V, 3.3V 및 4.0V)으로 제공됩니다. 150/300mA 출력 전류 기능과 낮은 출력 전압 기능을 결합하여 MCP1811/12 디바이스 제품군은 고전류 요구는 있지만 수면 기간 동안 초 저전력이 필요한 새로운 초 장수 LDO 애플리케이션에 적합합니다.

 MCP1811/12는 본질적으로 낮은 출력 노이즈를 제공하고 전체 레귤레이터 솔루션의 크기와 비용을 줄이는 세라믹 출력 커패시터로 안정적입니다. 저잡음 출력으로 시스템의 안정성을 보장하려면 출력 커패시턴스가 1μF(MCP1812의 경우 2.2μF)만 필요합니다.

 MCP1811/12는 완전한 초 저전력 솔루션을 위해 Microchip의 nanoWatt eXtreme Low Power(XLP) 기술 장치와 같은 다른 초저 전류 장치와 쌍을 이룰 수 있습니다.

제품 비교를 위해 다음을 고려하십시오. MCP1711, MCP1810





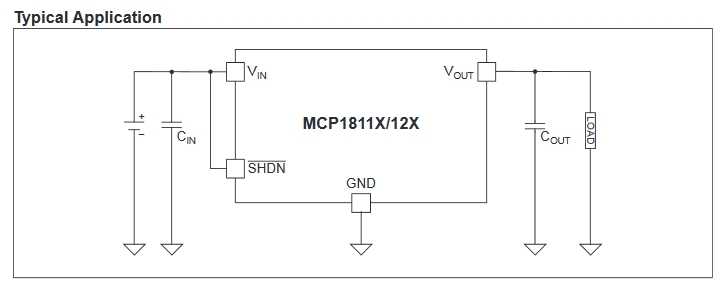

Additional Features

• Ultra-Low Quiescent Current: 250 nA (typical)
• Ultra-Low Shutdown Supply Current: 10 nA typ (MCP1811A) and 5 nA typ (MCP1811B)
• Input Voltage Range: 1.8V to 5.5V
• Standard Output Voltages: 1.0V, 1.2V, 1.8V, 2.0V, 2.5V, 2.8V, 3.0V, 3.3V and 4.0V
• Low Dropout Voltage: 400 mV (typical) w/ Small Variation Over Load Range
• Stable with Ceramic Output Capacitor: 1.0 uF
• Overcurrent Protection w/ Foldback
• Output Discharge (MCP1811A)
• Available in 3 and 5 lead SOT-23, 3 and 5 lead SC70, 4 lead 1x1mm UDFN
