[KiCad 사용법] 3.8. PCB 에디터 - 배선하기, VIA 사용

KiCad 사용법 (KiCad 6.0)



3.8. PCB 에디터 - 배선하기, VIA 사용

부품 핀과 핀을 연결하는 배선을 해보자. 그리고 PCB 층과 층을 연결해주는 VIA(비아)를 사용해보자.

우선, 사용할 배선 두께와 VIA 크기를 등록해 놓자. 배선 두께와 VIA는 KiCad 설치하고 처음 사용하려면 아무것도 등록이 안되어 있다.

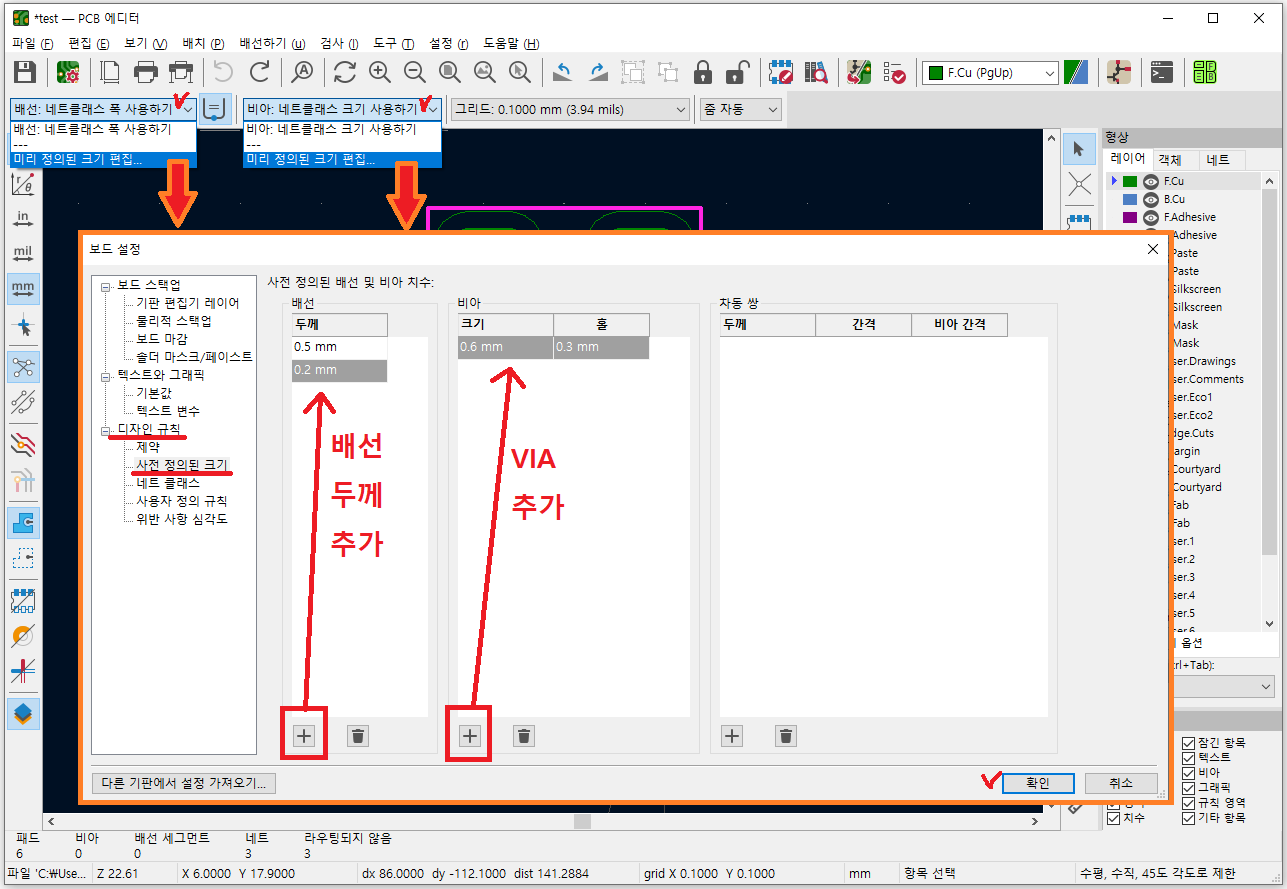

배선 두께 및 VIA 등록

배선 두께 및 VIA 등록

위 그림과 같이 '보드 설정' 창을 열고 사용할 배선 두께를 추가하고, VIA도 추가해준다.

'확인'을 클릭하면 아래 그림과 같이 추가된 것을 확인할 수 있다.

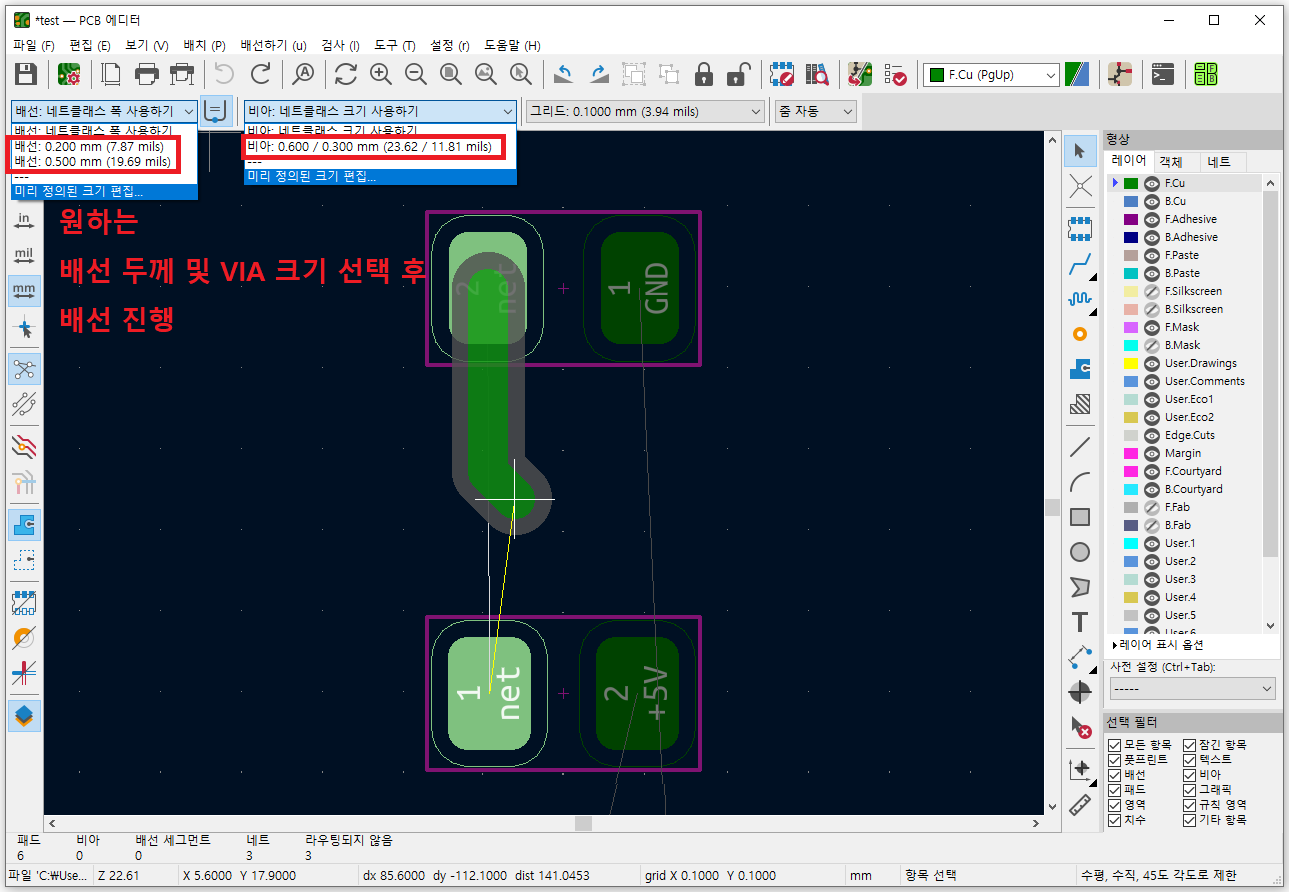

배선 두께 및 VIA 크기 등록 확인

이제 원하는 배선 두께 및 VIA 크기를 선택하여 배선을 진행하면 된다.

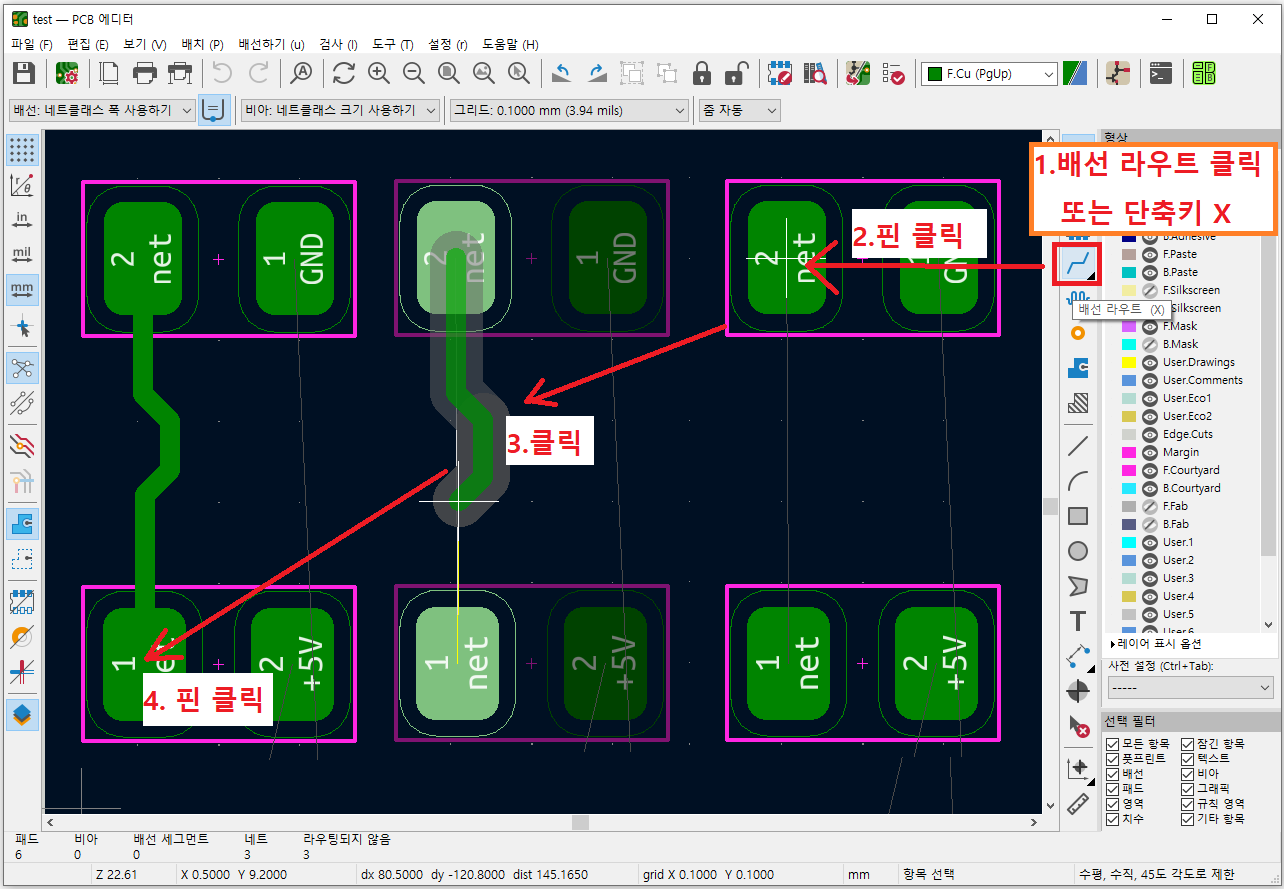

배선하기

배선하기

1. '배선 라우트' 아이콘 클릭, 또는 키보드 단축키 X 를 누른다.

2. 시작하려는 핀을 클릭한다.

3. 화면을 클릭하여 배선 방향을 바꾼다.

4. 마치려는 핀을 클릭하여 배선을 마무리 한다.

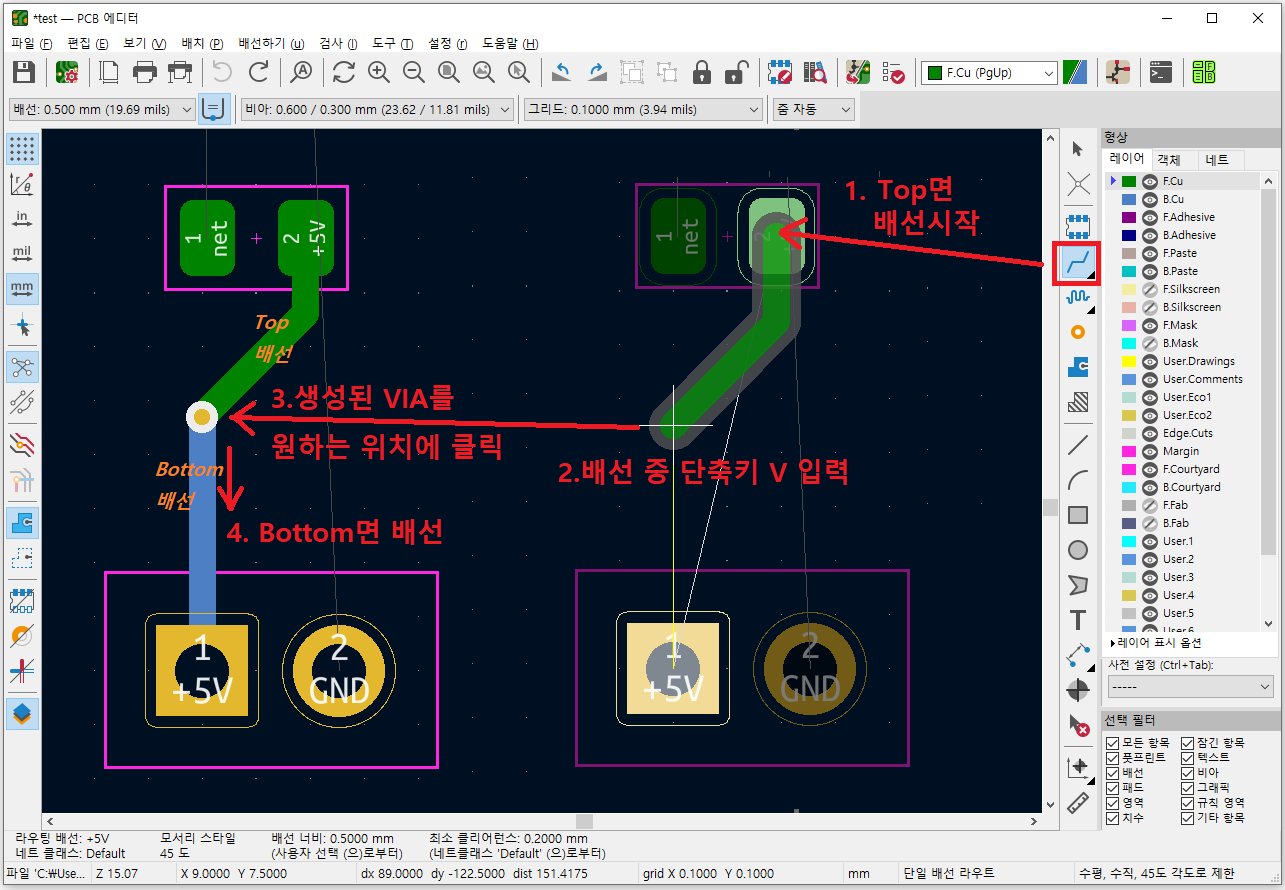

VIA 사용

VIA(비아)는 PCB의 층과 층을 연결해주는 기능을 한다.

VIA 사용

1. 배선을 시작한다.

2. 배선 중 단축키 V 를 입력한다. VIA가 마우스에 따라다닐 것이다.

3. 따라다니는 VIA를 원하는 위치에 클릭한다.

4. 배선이 Bottom면으로 넘어갔다. 배선을 마무리 한다.





아래 그림과 같이 배선을 완성시켜 보자.

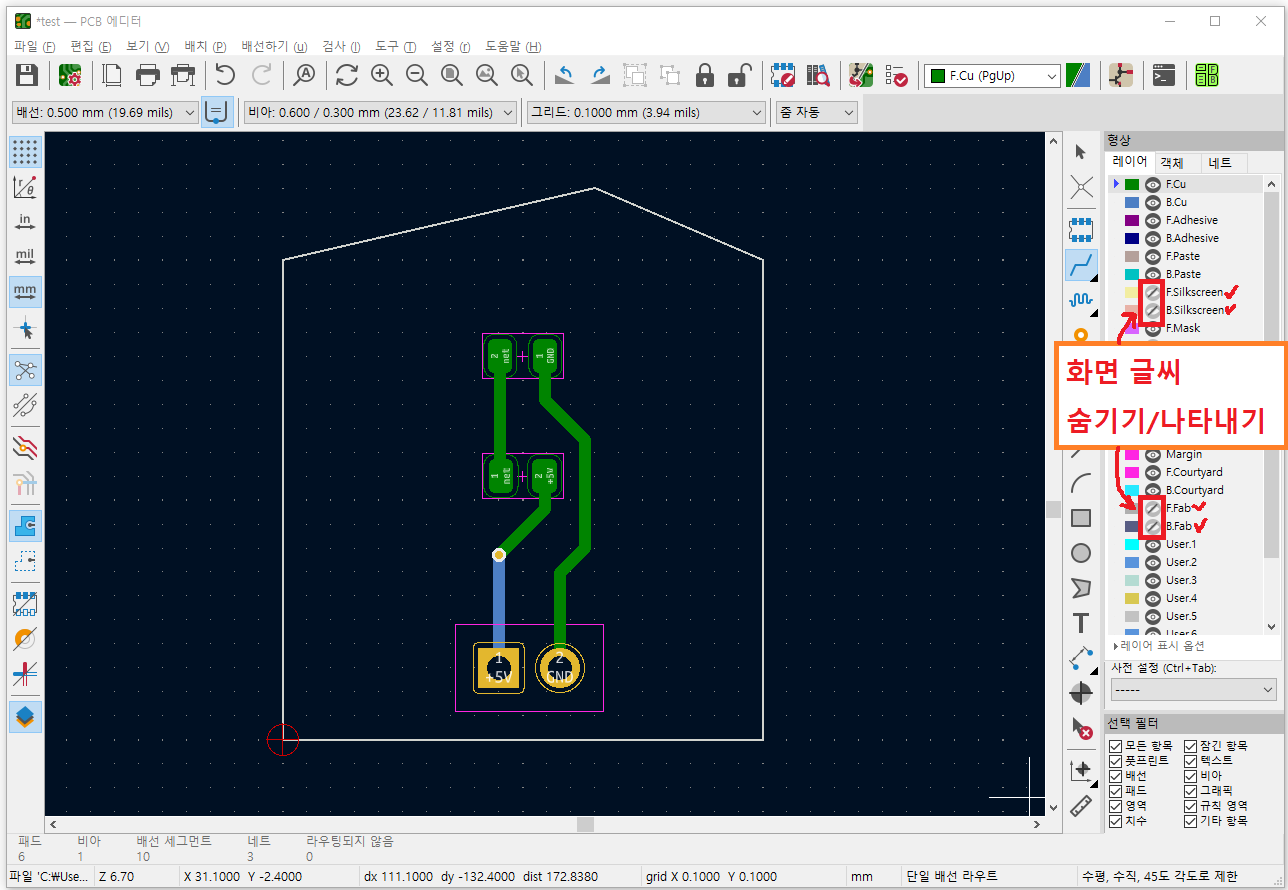

배선 완성

위 그림과 같이 비아를 사용하여 배선을 완성시켜 보자.

화면에 지저분하게 보이던 글씨들을 숨길 땐, Silkscreen, Fab 레이어의 눈알 모양 이미지를 클릭하면 된다.



.

.
