[KiCad 사용법] 3.9. PCB 에디터 - 동박 영역 그리기, 채우기

KiCad 사용법 (KiCad 6.0)



3.9. PCB 에디터 - 동박 영역 그리기, 채우기

Copper(구리) 가 넓게 깔리는 동박 영역을 그려보자. 그라운드나 전원 등을 넓은 면적으로 채울 때 필요한 작업이다.





동박 영역 그리기

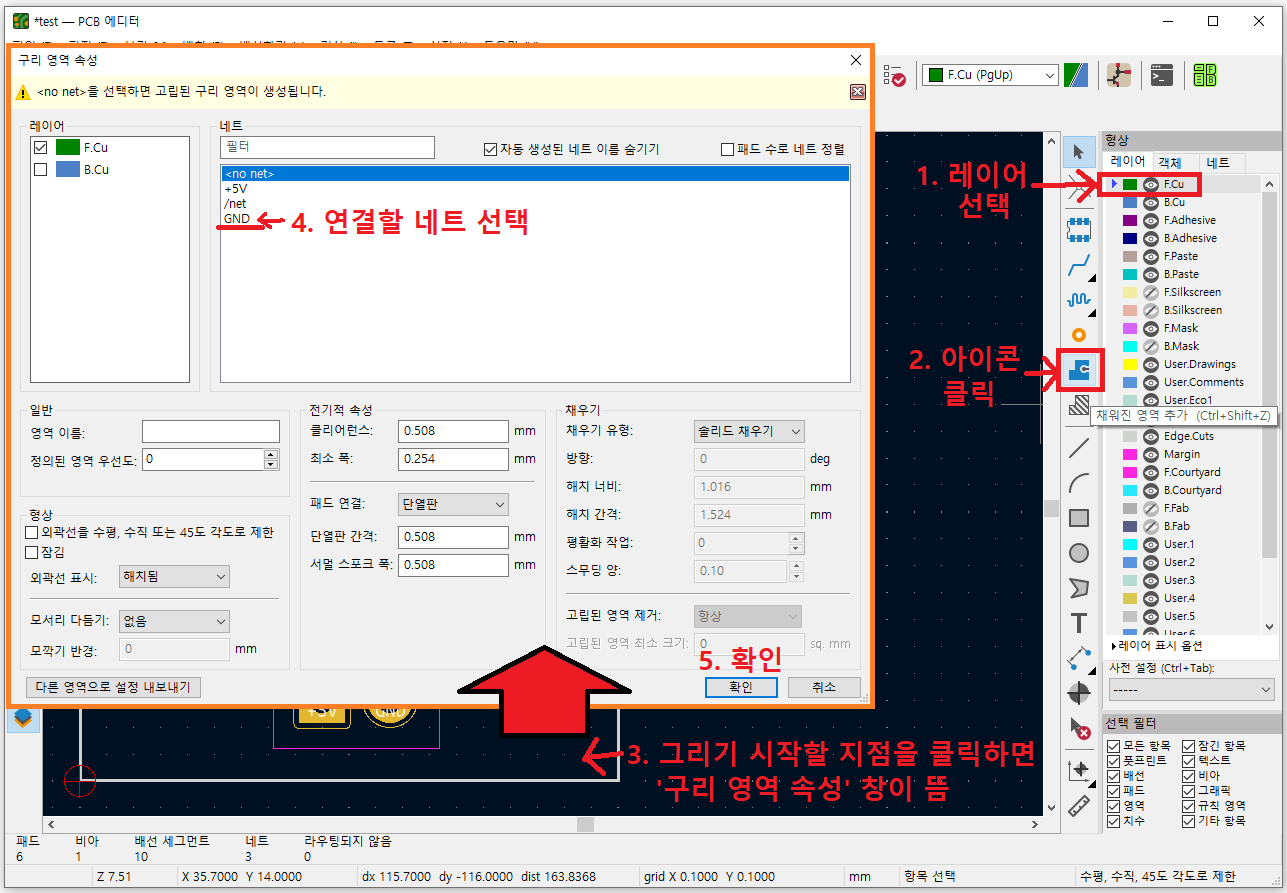

1. 영역을 그릴 레이어를 선택한다. 위 그림은 Top면을 선택했다.

2.  '채워진 영역 추가' 아이콘을 클릭한다. 아직은 아무일도 일어나지 않는다.

3. 그리기를 시작할 지점을 클릭한다. 곧바로 '구리 영역 속성' 창이 뜬다.

4. 연결할 네트를 선택한다. 그리고 다른 필요한 설정이 있다면 설정한다.

5. 확인을 선택하고 창이 사라지면, 영역 그리기를 시작할 준비가 된 것이다. 곧바로 마우스를 클릭클릭하면 영역을 그릴 수 있게 된다.

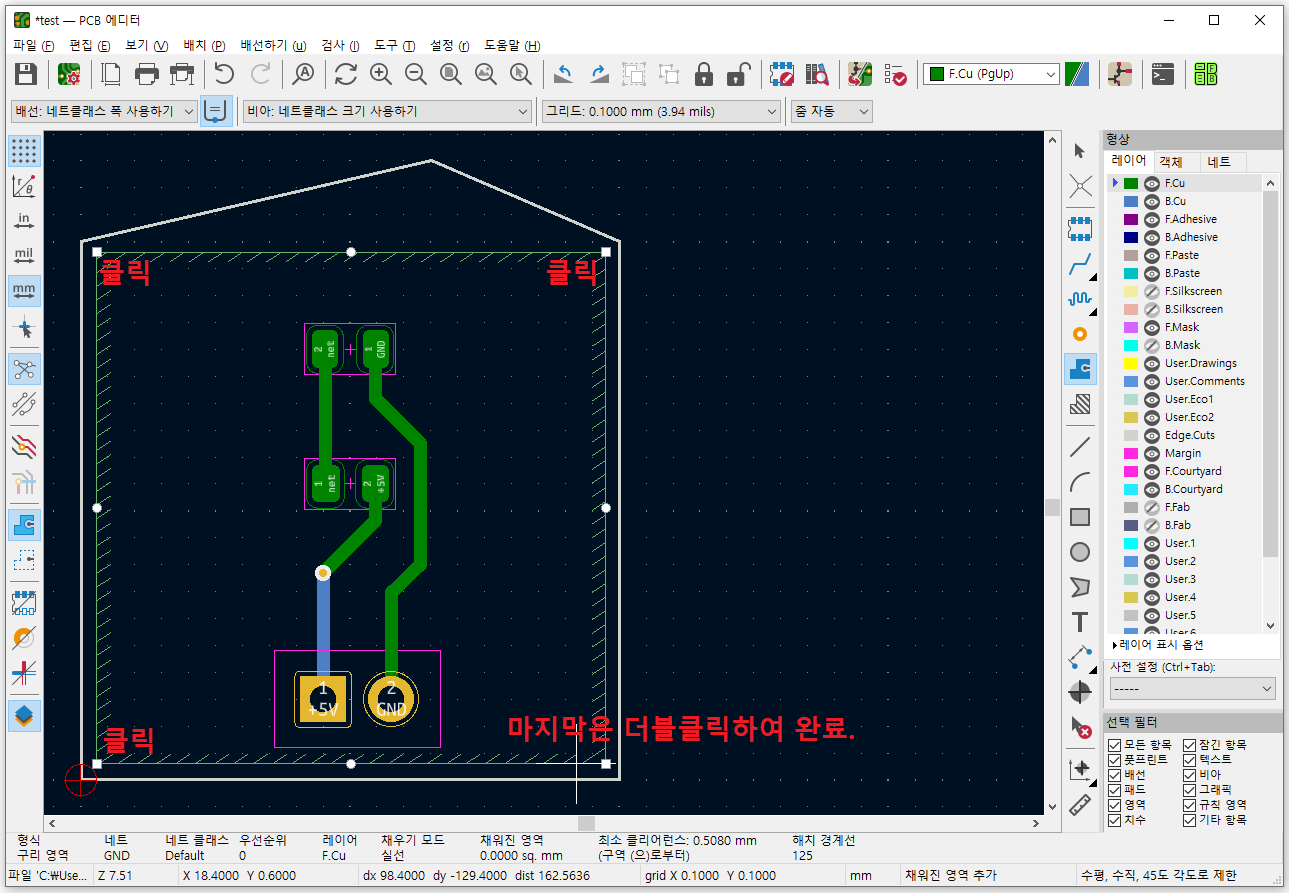

6. 마우스를 클릭,클릭 하여 영역을 그리다가, 마지막은 더블클릭하여 완료한다.





동박 영역 채우기

단축키 B를 입력하면 동박 영역이 채워진다.

다시 외각 경계만 보고 싶으면 해당 아이콘을 클릭하면 된다.



.

.
