[KiCad 사용법] 3.6. PCB 에디터 - 부품 이동, 회전, 배치면 변경

KiCad 사용법 (KiCad 6.0)

Footprint 를 이동하고, 회전하고, 배치면을 변경해보자.

부품 이동 - 마우스 드래그, 단축키M

이동하려는 부품을 선택한 뒤, 마우스를 드래그 하여 이동 시킨다.

또는 키보드 M을 누른 후 마우스를 움직여 부품을 이동시킨다.

1. 부품을 선택 후 마우스 우클릭

2. 속성 선택

3. 속성창이 뜨면 위치란에 이동하려는 좌표값 입력

4. 확인 클릭. 끝.

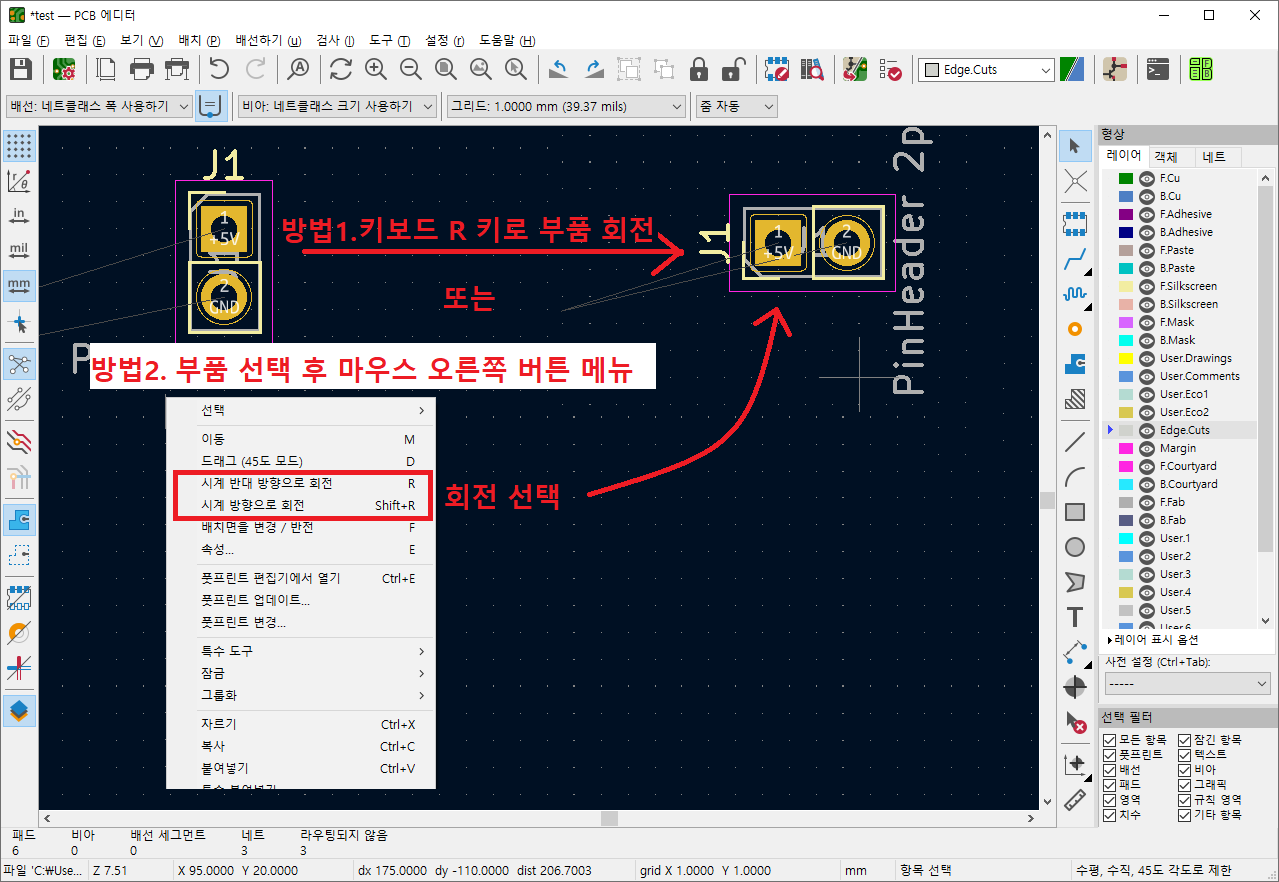

방법1. 부품위에 마우스를 올리고, 키보드 R 을 눌러 부품 회전.

방법2. 부품선택 후 마우스 우클릭해서 뜨는 메뉴들 중에서 회전 선택하여 부품 회전.

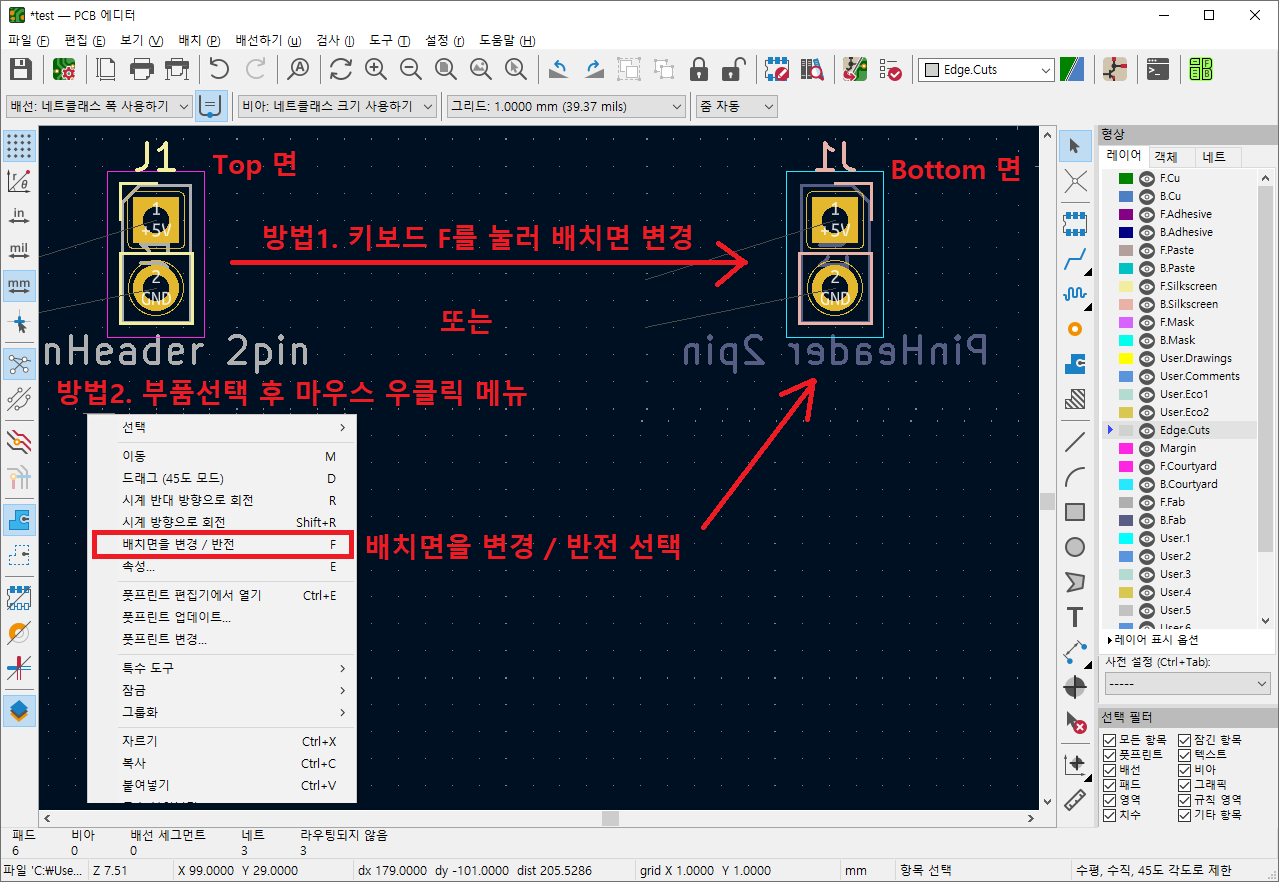

방법1. 부품위에 마우스 올리고, 키보드 F 를 눌러 배치면 변경.

방법2. 부품위에서 마우스 우클릭해서 뜨는 메뉴에서 '배치면을 변경 / 반전' 을 선택.

위 두 방법 모두 Footprint가 Top면에서 Bottom면으로 변경된다. 그리고 반대로 Bottom에서는 Top면으로 변경된다.

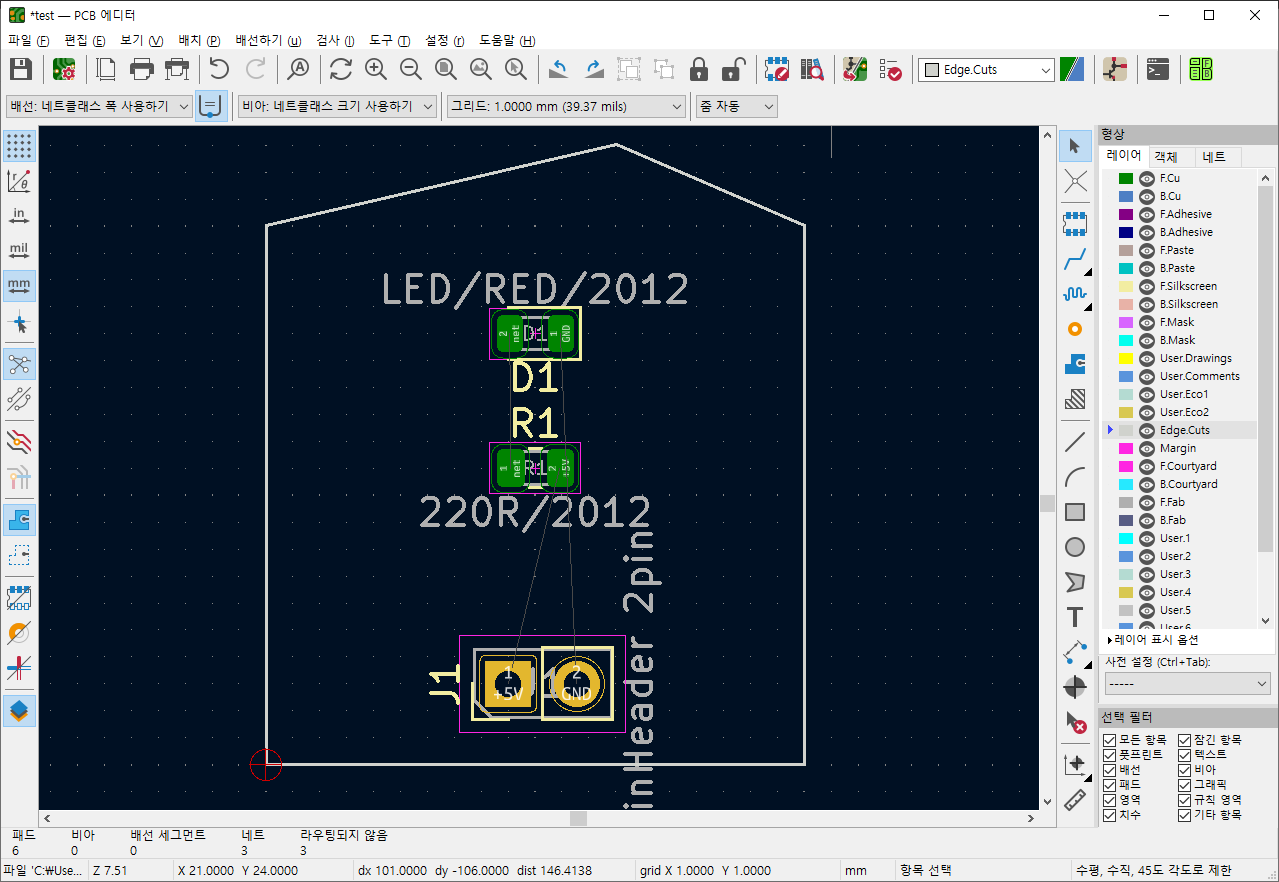

부품 이동, 회전 방법을 모두 익혔다면, 아래 그림과 같이 배치해보자.
