3.5. PCB 에디터 - 보드 모양 그리기

보드(PCB) 외각 라인을 그려보자.





보드 모양 그리기

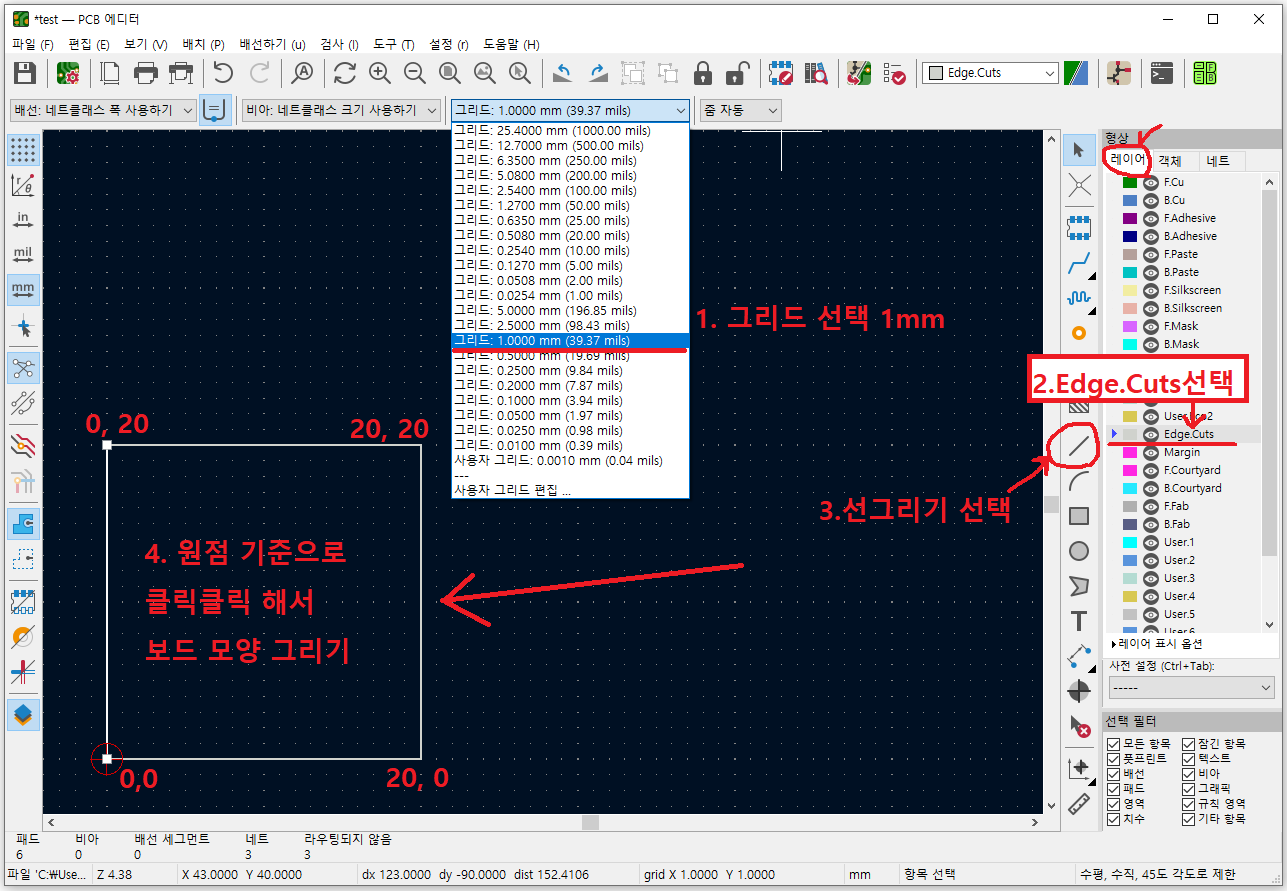

1. 그리드를 선택한다. 원하는 걸 선택해도 된다. 5mm도 좋고, 0.1mm도 좋다. 편의를 위해 1mm로 선택했을 뿐이다.그리드가 작을 수록 세밀하게 선을 그릴 수 있다.

2. 우측 레이어 탭에서 Edge.Cuts 레이어를 선택한다. Edge.Cuts 레이어에 보드 라인을 그려야 KiCad가 '이것이 보드 외각 형상이구나' 라고 인식한다.

3. 선그리기 아이콘을 클릭한다. 선을 그릴 준비가 되었다.

4. 화면에서 마우스 왼쪽버튼을 클릭클릭하여 선그리기를 완성한다. 가로 20mm, 세로 20mm 의 정사각형의 PCB 외각 라인을 그렸다.





보드 모양 수정

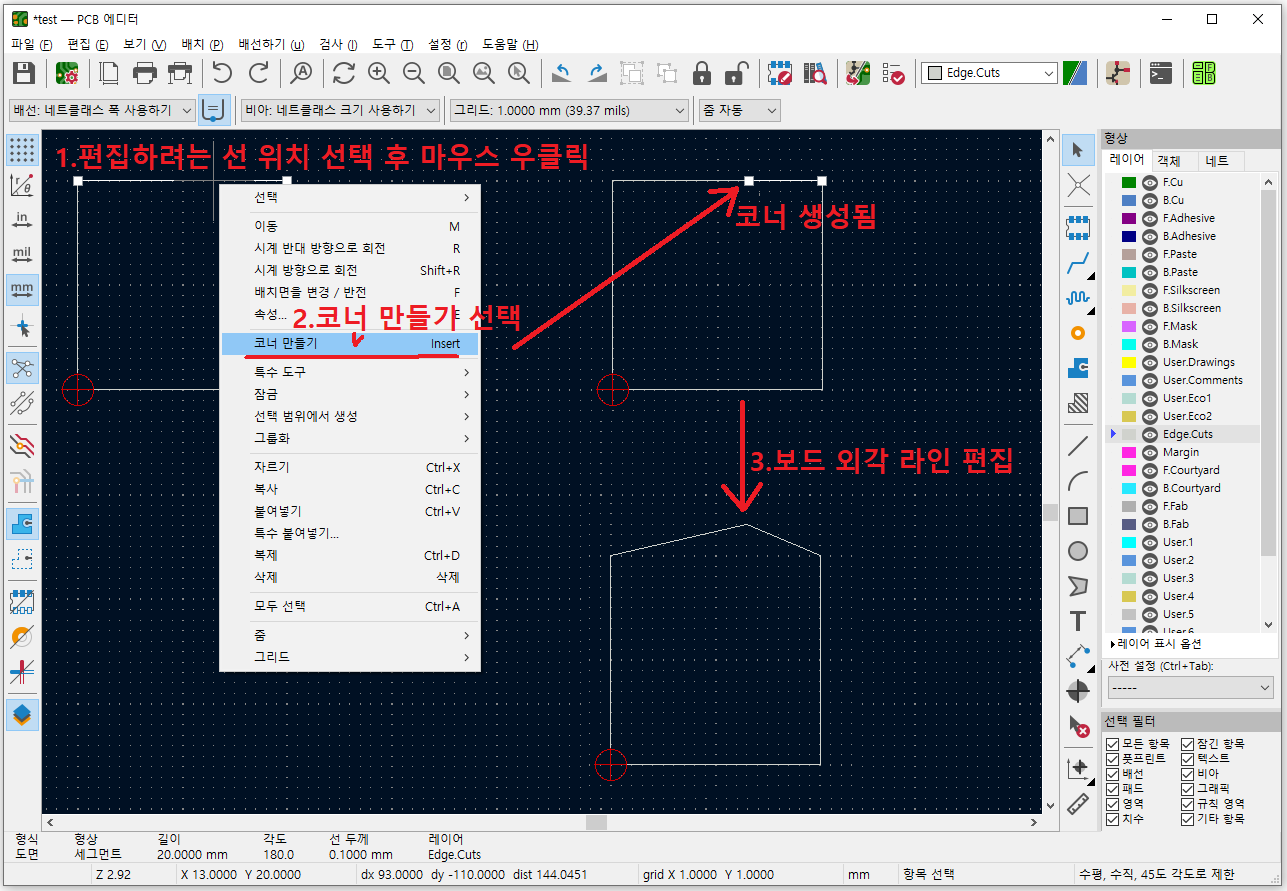

1. 보드 모양을 수정하고 싶다면, 편집하려는 선을 마우스로 선택 후 마우스 우클릭 해서 메뉴를 띄운다.

2. '코너 만들기' 선택을 하면 조그만 사각형 표시로 코너가 만들어진다.

3. 코너를 마우스 드래그하여 원하는 모양으로 편집한다.





3D 형상으로 보면,

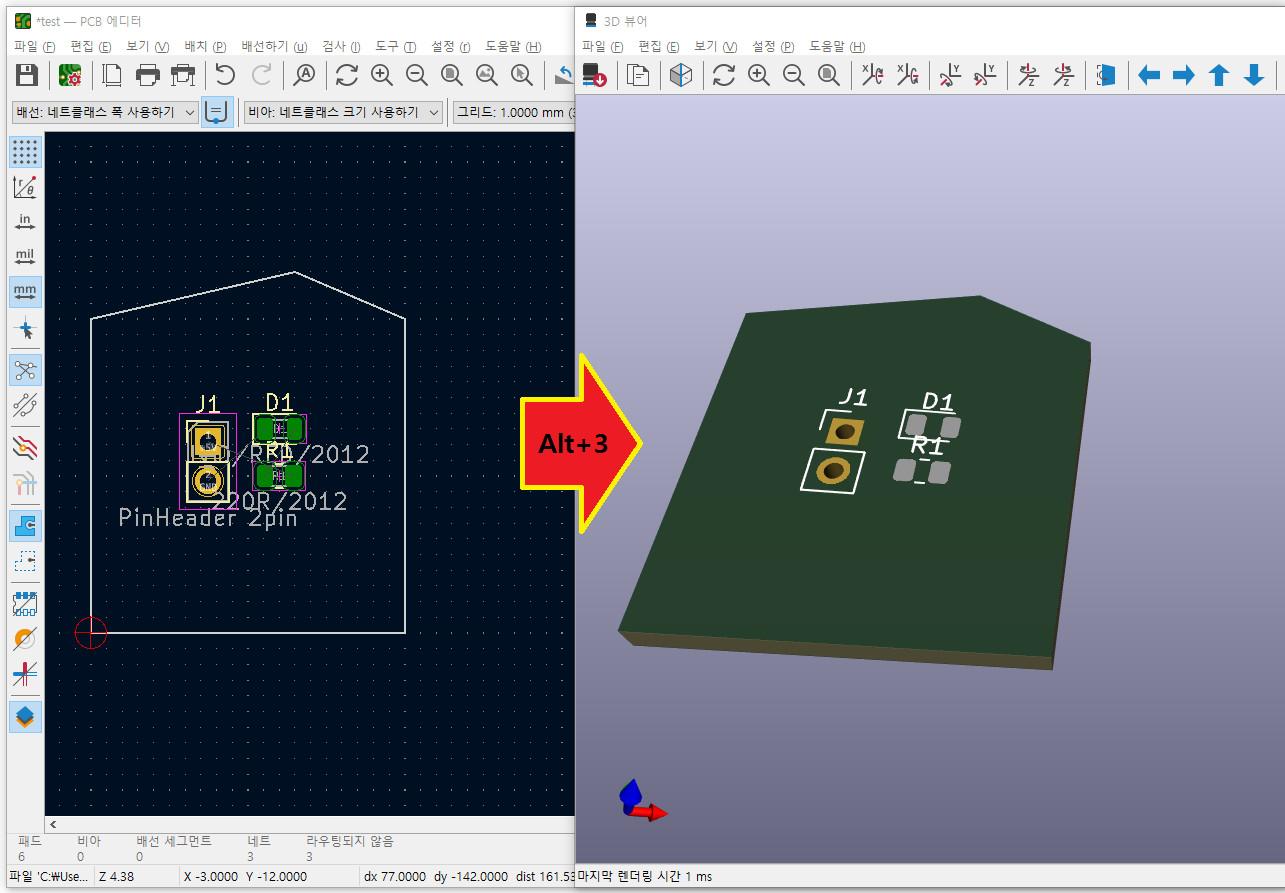

PCB 에디터의 Edge.Cuts 레이어에 그린 보드외각라인 모양대로 3D뷰어에서도 잘 보인다.



.

.
