[KiCad 사용법] 3.10. PCB 에디터 - 부품 참조번호 정리

KiCad 사용법 (KiCad 6.0)



3.10. PCB 에디터 - 부품 참조번호 정리

부품 참조번호는 PCB에 보통 흰색으로 표시되는 R1, C1, J1 등과 같은 번호들이다.

이 참조번호를 해당 부품 위치에 맞게 잘 정리해줘야 한다.





부품 참조번호 정리

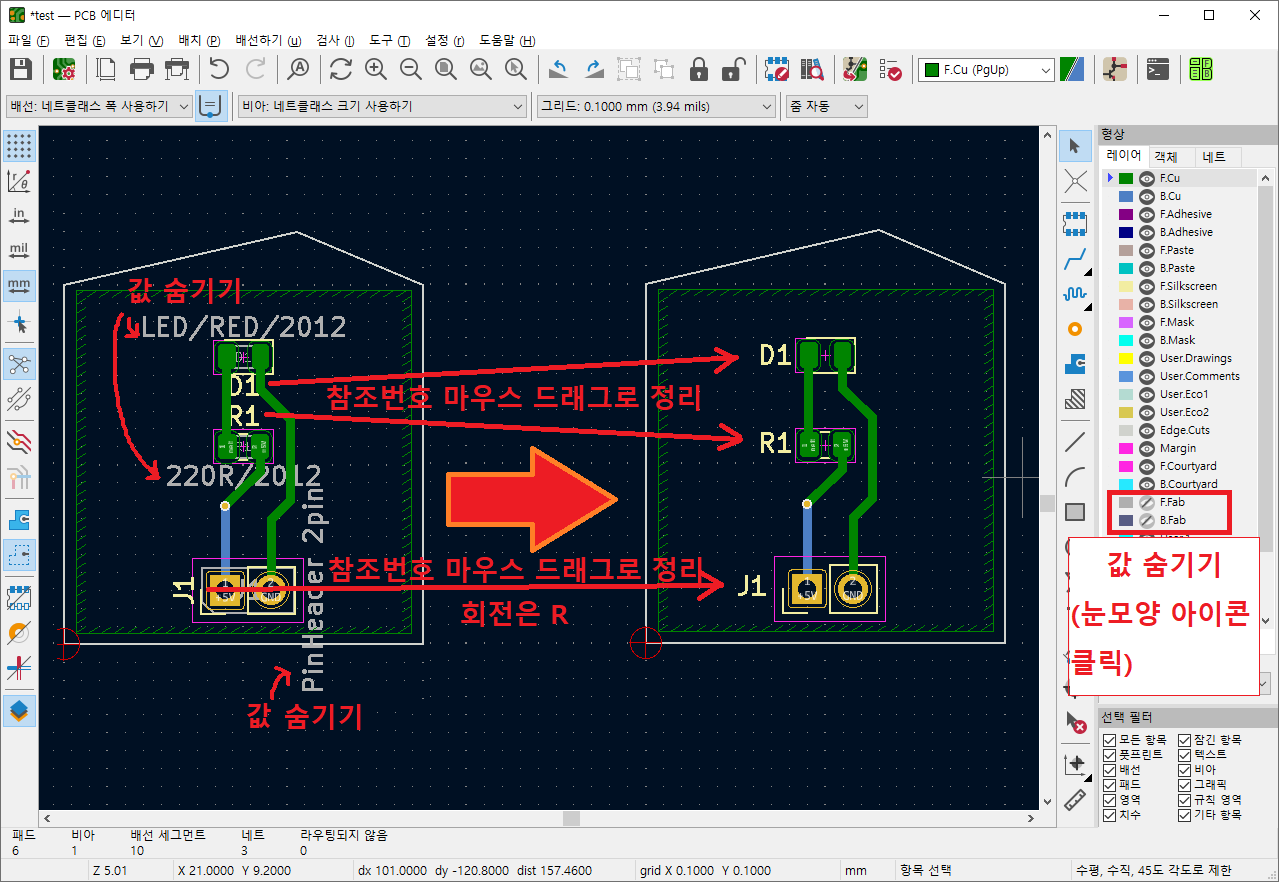

PCB에는 부품 참조번호만 잘 보이면 된다. 이름이 긴 부품 값은 지저분해 보이니 숨겨 놓자. 우측 레이어에 F.Fab, B.Fab 레이어의 눈모양 아이콘을 클릭하여 부품 값을 숨겨 놓자.

그리고 참조번호를 부품 위치에 맞게 마우스 드래그로 이동시켜 정리하자.





부품 참조번호 크기 변경(속성변경)

참조번호 크기나 두께 등을 변경하고 싶을 때는 더블클릭하여 속성에 들어가 변경하면 된다.

참조번호의 번호자체는 변경하지 말자. 회로도랑 다르면 안된다.





.

.
