[KiCad 사용법] 3.12. PCB 에디터 - 거버 파일 만들기

KiCad 사용법 (KiCad 6.0)

거버(Gerber) 파일은 PCB제작 업체에 보내줘야 할 파일이다. 제작 업체는 거버 파일을 가지고 제작을 진행한다.

KiCad 작업파일을 보내주면 안된다. KiCad PCB 에디터에서 거버파일을 추출해야 한다.

거버 파일 만들기

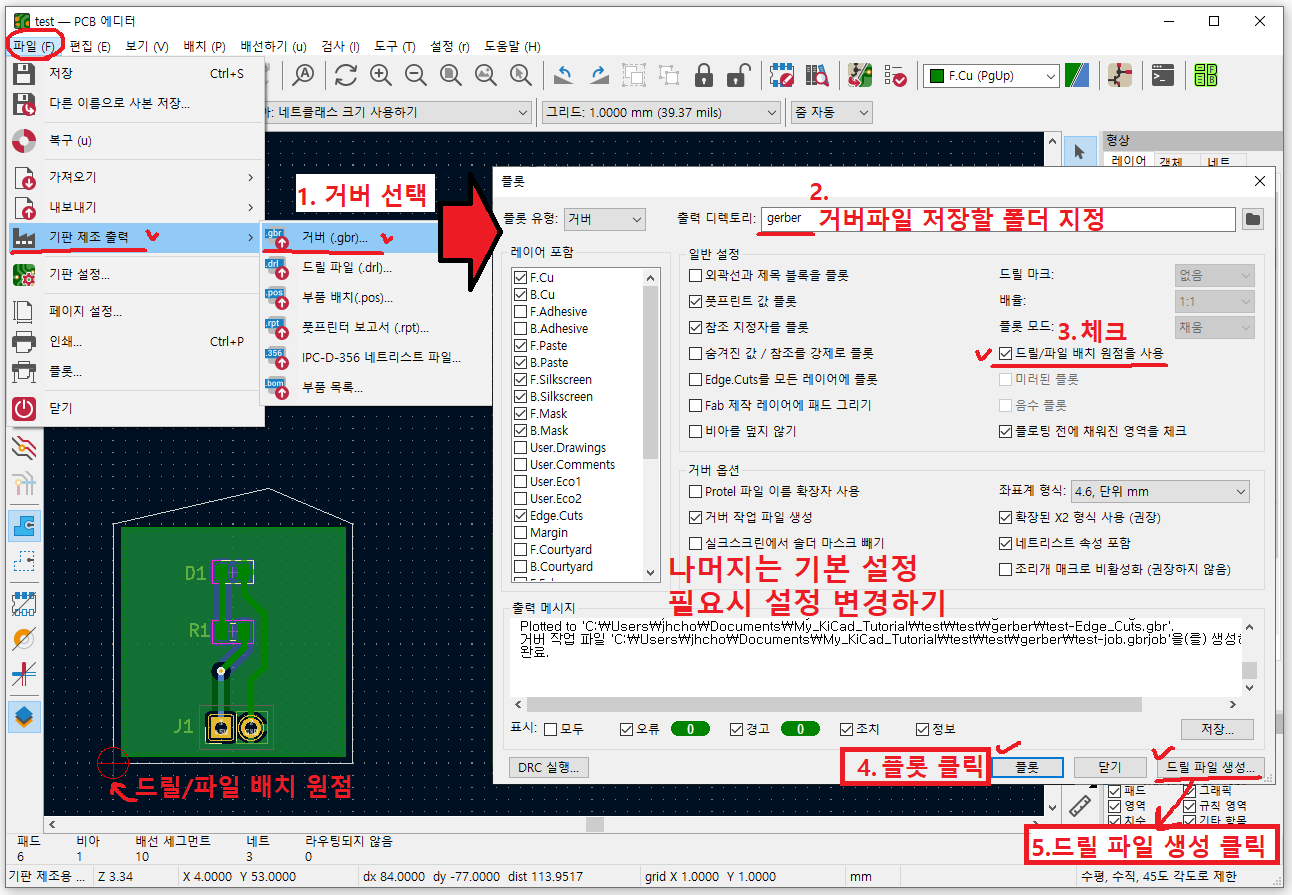

1. '파일 - 기판 제조 출력 - 거버(.gbr)' 를 선택한다. 그러면 플롯 창이 뜬다.

2. 출력 디렉토리에서 거버파일을 저장할 폴더를 지정하자.

위와 같이 gerber라고 써놓으면 프로젝트 폴더 안에 gerber 폴더를 자동으로 만들고 여기에 거버파일이 저장된다.

빈칸으로 놔두면 그냥 프로젝트 폴더에 저장된다. gerber 폴더를 지정한 이유는 다른 파일과 안섞이게 하려는 것이다.

3. '드릴/파일 배치 원점을 사용'을 체크하자.

왜냐하면 우리는 처음에 원점을 '드릴/파일 배치 원점'으로 설정했기 때문이다.

4. '플롯'을 클릭한다. 여기까지 하면 해당 폴더에 거버 파일이 만들어 진다.

참고로, 거버파일이라고 하면 보통은 드릴 파일도 포함한다.

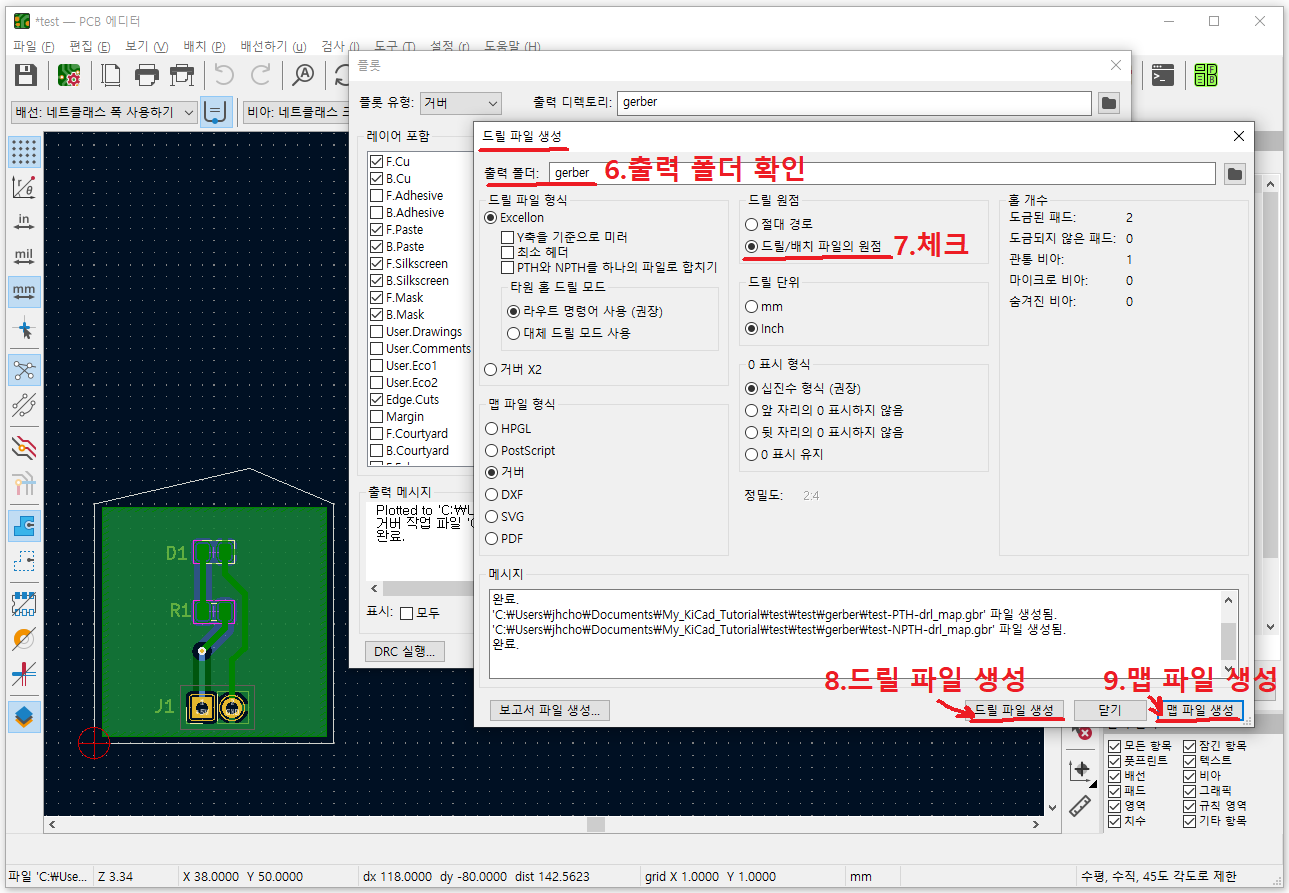

5. '드릴 파일 생성'을 클릭한다. 새로운 창이 뜰 것이다.

6. '드릴 파일 생성' 창에서 출력 폴더가 같은 gerber 폴더인지 잘 확인한다.

7. 드릴 원점을 '드릴/배치 파일의 원점' 으로 선택한다. 아까 거버 만들때와 같은 것으로 해야한다.

8. '드릴 파일 생성' 을 실행한다. 출력 폴더인 gerber 폴더에 드릴 파일이 만들어진다.

9. 이어서 '맵 파일 생성' 을 실행한다. 출력 폴더인 gerber 폴더에 맵 파일이 만들어진다.

모든 거버파일 만들기가 끝났다.

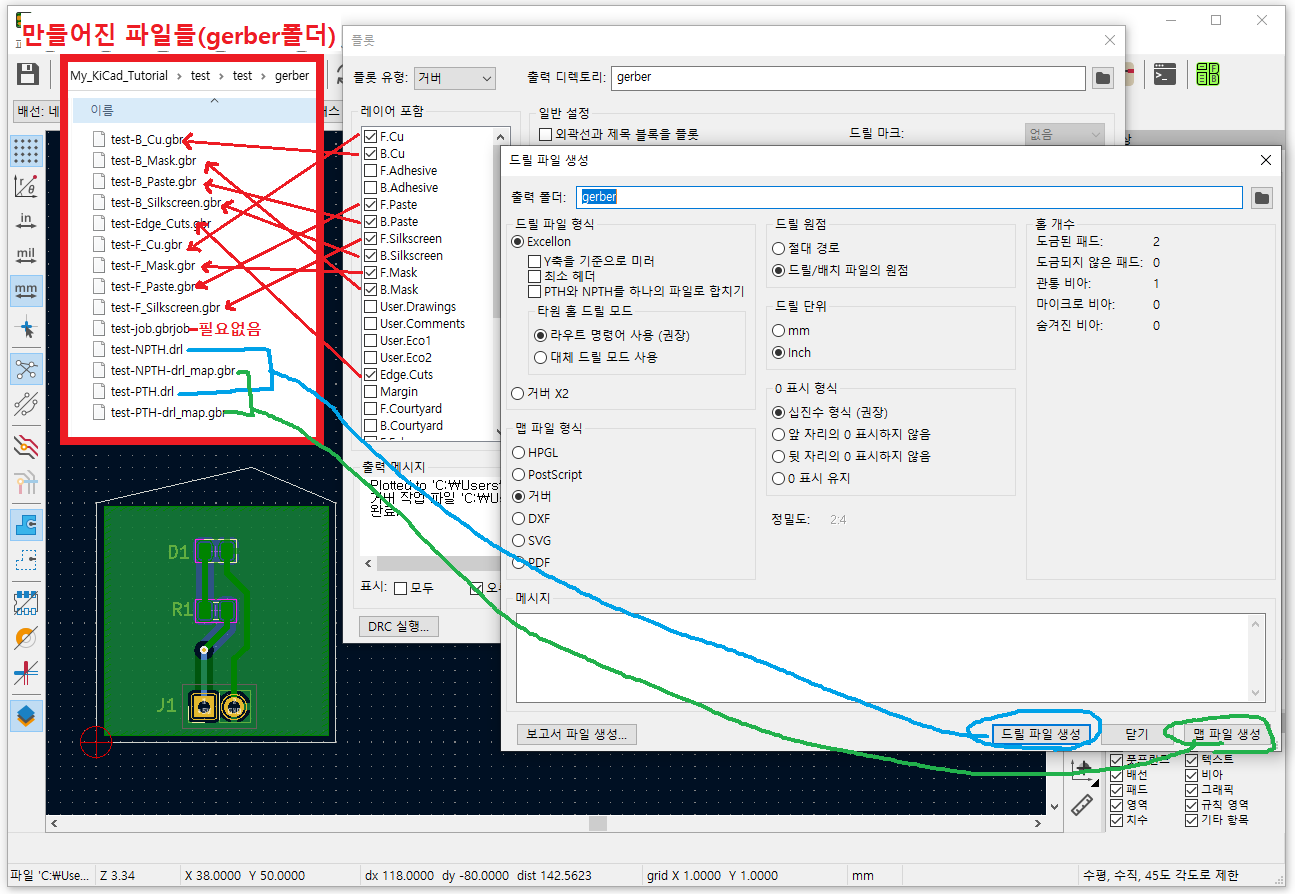

만들어진 파일들 목록을 확인해 보자.

위 그림과 같이 해당 파일들이 생성된다.

이 파일들이 PCB 제조사에 보낼 때 필요한 거버파일이다.
