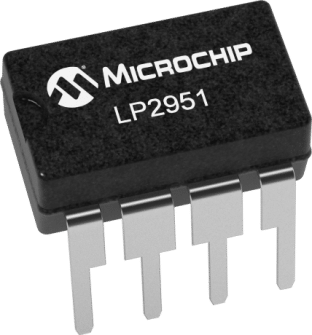

LP2951 - Low Dropout Regulator

LP2951 - Low Dropout Regulator



MICROCHIP



Summary

 LP2950 및 LP2951은 매우 낮은 드롭 아웃 전압(일반적으로 경부하 40mV, 100mA에서 380mV)과 매우 낮은 무부하 전류(75μA 일반)를 갖춘 마이크로 파워 전압 레귤레이터입니다. LP2950/LP2951의 무부하 전류는 드롭 아웃이 약간 증가하므로 배터리 수명이 길어집이다. 이 기능은 특히 LP2950 및 LP2951을 배터리 구동 시스템에 사용하기에 이상적입니다.

3핀 TO-92 패키지로 제공되는 LP2950은 구형 5V 레귤레이터와 핀 호환이 가능합니다. 프로그래밍 가능 출력 전압 및 로직 제어 셧다운과 같은 추가 시스템 기능은 LP2951의 8핀 DIP 및 8핀 SOIC 버전에서 사용할 수 있습니다.

 LP2951과 함께 사용할 수 있는 추가 기능으로는 종종 출력에서 ​​배터리의 고장으로 인한 낮은 출력 전압에 대해 경고하는 오류 플래그 출력이 포함됩니다. 이것은 파워 온 리셋으로 사용될 수도 있습니다. 로직 호환 셧다운 입력을 사용하여 레귤레이터를 켜고 끌 수 있습니다. 이 부분은 또한 5V 출력을 위해 핀 스트랩 되거나 2개의 외부 저항을 사용하여 1.24V ~ 29V로 프로그래밍 될 수 있습니다.

 LP2950은 -02 또는 -03 버전으로 제공됩니다. -02 및 -03 버전은 -40°C ~ +125°C의 접합 온도에서 보장됩니다. -02 버전은 온도에 따라 더 엄격한 출력 및 기준 전압 사양 범위를 갖습니다. LP2951은 -02 또는 -03 버전으로 제공됩니다.

LP2950과 LP2951은 모두 초기 허용 오차(0.5%)가 매우 낮고 출력 전압 온도 계수가 매우 낮으므로 저전압 기준으로 사용할 수 있으며 부하 및 라인 레귤레이션(0.05% 이상)이 매우 우수합니다. 이는 전체 회로의 오류를 크게 줄여 주며 신중한 설계 기법과 공정 제어의 결과입니다.





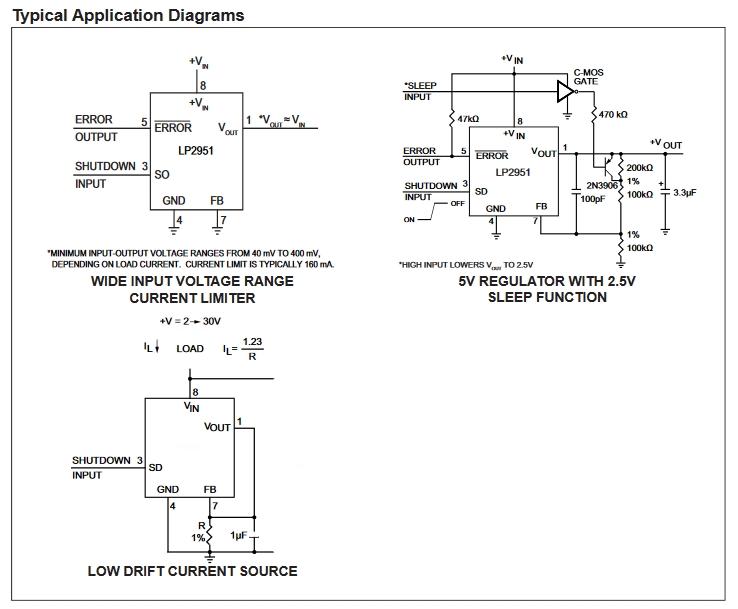

Additional Features

• High accuracy 5V, guaranteed 100 mA output
• Extremely low quiescent current
• Low-dropout voltage
• Extremely tight load and line regulation
• Very low temperature coefficient
• Use as regulator or reference
• Needs only 1µF for stability
• Current and thermal limiting
• LP2951 Versions Only
• Error flag warns of output dropout
• Logic-controlled electronic shutdown
• Output programmable from 1.24V to 29V
