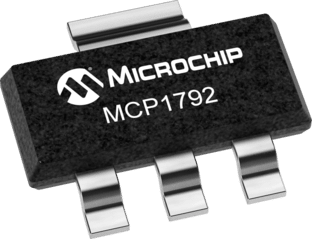

MCP1792 - 100 mA High Vin Automotive LDO

MCP1792 - 100 mA High Vin Automotive LDO



MICROCHIP



Summary

 MCP1792/3 제품군 디바이스는 100mA 출력 전류를 생성 할 수 있는 고전압, 저전압 강하(LDO) 레귤레이터입니다. 4.5V ~ 55V의 입력 전압 범위는 12V ~ 48V 전원 레일 및 고전압 배터리 팩에 이상적입니다.

 2.4V의 셧다운 시 낮은 UVLO는 자동차 애플리케이션의 콜드 크랭킹 조건에 적합합니다. MCP1792/3은 3.3V 및 5.0V의 2 가지 고정 출력 전압 버전으로 제공됩니다. 레귤레이터 출력은 2.2μF 세라믹 커패시터로 안정적입니다. 이 디바이스는 전류 폴드 백 기능과 열 셧다운 보호 기능으로 과열과 단락 상황으로부터 보호됩니다.

 MCP1792는 MCP1792/3 디바이스 제품군의 3리드 버전이며 MCP1793은 셧다운 기능(SHDN 핀)을 제공하는 5리드 버전입니다. 셧다운 시 무부하 전류는 2μA로 감소하므로 전체 소비 전력은 낮아집니다. 이 소자 자체는 100mA의 접지 전류를 가지며 최대 출력 전류는 100mA입니다.

 제품 비교를 위해 다음 사항을 고려하십시오. MCP1790







Additional Features

• AEC-Q100 Qualified and PPAP Capable with Grade 0
• Wide Input Voltage: 4.5V to 55V
• Up to 70V transient
• Under Voltage Lock Out (UVLO): 2.4V
• Extended Working Temperature Rang: -40C to 150C
• Low Quiescent Supply Current: 25 uA typical
• Low Shutdown Quiescent Supply Current: 2 uA typical
• Output Current Capability: 100 mA typical
• Stable with Ceramic Output Capacitor: 2.2 uF
• High PSRR: 80 dB @ 100 Hz tyipcal
