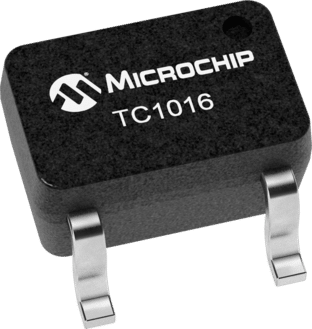

TC1016 - High Accuracy Low Noise 80mA CMOS LDO

TC1016 - High Accuracy Low Noise 80mA CMOS LDO



MICROCHIP



Summary

 TC1016은 바이폴라 저전압 강하 조정기를 위한 고정밀 (일반적으로 ±0.5%) CMOS 업그레이드입니다. 이 제품은 널리 사용되는 SOT-23 패키지에 비해 50%의 공간을 차지하는 SC-70 패키지로 제공됩니다. 특히 배터리로 동작하는 시스템 용으로 설계된 이 디바이스의 CMOS 구조는 낭비되는 접지 전류를 제거하여 배터리 수명을 크게 연장시킵니다. 공급 전류는 일반적으로 전 부하에서 50μA입니다(바이폴라 레귤레이터보다 20~60 배 더 낮다).
 이 디바이스의 주요 특징으로는 초 저노이즈 동작, 부하의 스텝 변화에 대한 신속한 응답 및 완전 부하시 일반적으로 150mV의 매우 낮은 드롭 아웃 전압이 있습니다. 공급 전류는 0.5μA(최대)로 감소하고 셧다운 입력이 낮을 때 VOUT은 0으로 떨어집니다. 이 소자는 또한 과열 및 과전류 보호 기능을 갖추고 있습니다. TC1016은 1μF(세라믹)의 출력 커패시터로 안정적이며 정격 출력 전류가 80mA입니다.





Additional Features

• Extremely Low Operating Current for Longer Battery Life: 53 uA (typical)
• Very Low Dropout Voltage: 150 mV at 80 mA
• Rated 80 mA Output Current
• High Output Voltage Accuracy: ±0.5% (typical)
• Fast Wake Up Time from SHDN
• Power-Saving Shutdown Mode: 0.05uA(Typ.)
• Over-Current and Over-Temperature Protection
• Pin Compatible Upgrade for Bipolar Regulators
• Stability with Low-ESR Ceramic Capacitors
