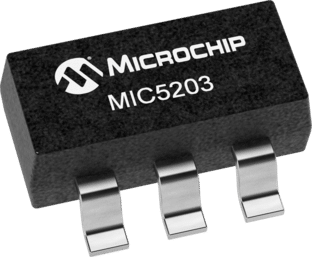

MIC5203 - uCap 80mA Low-Dropout Regulator

MIC5203 - uCap 80mA Low-Dropout Regulator



MICROCHIP



Summary

 MIC5203은 매우 낮은 드롭 아웃 전압 (일반적으로 경부 하 20mV, 80mA에서 300mV)과 매우 낮은 접지 전류 (20mA 출력에서 ​​225μA)를 갖춘 μCap 80mA 선형 전압 레귤레이터로, 로직 호환 가능 입력으로 3%의 초기 정확도를 제공합니다.

μCap 레귤레이터 설계는 저가의 저비용 세라믹 커패시터와 함께 작동하도록 최적화되어 있습니다. 출력은 일반적으로 안정성을 위해 단지 0.47μF의 출력 커패시턴스만 필요로 합니다.

 핸드 헬드, 배터리 전원 공급 장치 용으로 특별히 설계된 MIC5203은 CMOS 또는 TTL 호환 로직 신호로 제어 할 수 있습니다. 비활성화 된 경우 전력 소모가 거의 0으로 떨어집니다. 온-오프 제어가 필요하지 않은 경우, 인 에이블 핀은 3 단자 동작을 위해 입력에 연결될 수 있습니다. MIC5203의 접지 전류는 드롭 아웃이 약간 증가하여 배터리 수명을 연장시킵니다. 주요 MIC5203 기능에는 전류 제한과 온도 셧다운, 역 배터리 보호 기능이 포함된다.

 MIC5203은 2.8V, 3.0V, 3.3V, 3.6V, 3.8V, 4.0V, 4.5V, 4.75V 및 5.0V 고정 전압으로 제공됩니다.



Additional Features

• Tiny 4-lead and 5-lead surface-mount packages
• Wide selection of output voltages
• Guaranteed 80mA output
• Low quiescent current
• Low dropout voltage
• Tight load and line regulation
• Low temperature coefficient
• Current and thermal limiting
• Reversed input polarity protection
• Zero off-mode current
• Logic-controlled shutdown
• Stability with low-ESR ceramic capacitors
