MIC5213 - Teeny SC-70 uCap LDO

MIC5213 - Teeny SC-70 uCap LDO



MICROCHIP



Summary

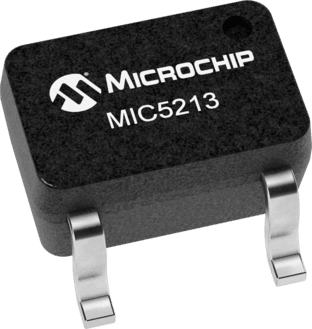

 MIC5213은 Teeny™ SC-70 패키지의 μCap 80mA 선형 전압 조정기입니다. 표준 SOT-23 패키지의 절반 크기의 이 Teeny™ SC-70 레귤레이터는 매우 낮은 드롭 아웃 전압 (일반적으로 경부하 20mV, 80mA에서 300mV)과 매우 낮은 접지 전류 (20mA 출력에서 ​​225μA)를 갖습니다. 또한 3% 이상의 초기 정확도를 제공하며 로직 호환 가능 입력을 포함합니다.

 μCap 레귤레이터 설계는 저가의 저비용 세라믹 커패시터와 함께 작동하도록 최적화되어 있습니다. 출력은 일반적으로 안정성을 위해 단지 0.47μF의 출력 커패시턴스만 필요로 합니다.

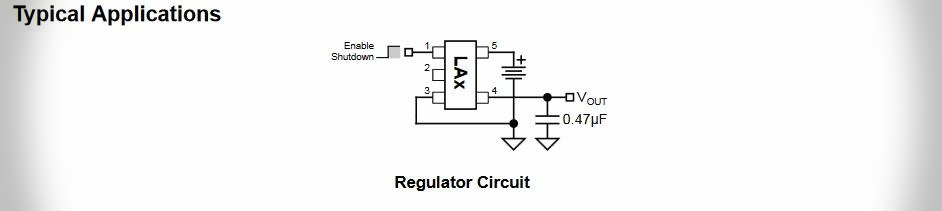

 핸드 헬드, 배터리 구동 장치용으로 특별히 설계된 MIC5213은 CMOS 또는 TTL 호환 로직 신호로 제어 할 수 있습니다. 비활성화 된 경우 전력 소모가 거의 0으로 떨어집니다. 온-오프 제어가 필요하지 않은 경우, 인에이블 핀은 3단자 동작을 위해 입력에 연결될 수 있습니다. MIC5213의 접지 전류는 전압 강하가 약간 증가하여 배터리 수명을 연장시킵니다. 주요 MIC5213 기능에는 전류 제한과 온도 차단, 역 배터리 보호 기능이 포함되어 있습니다.

 MIC5213은 2.5V, 2.6V, 2.7V, 2.8V, 3.0V, 3.3V, 3.6V 및 5.0V 고정 전압으로 이용할 수 있습니다.





Additional Features

• Teeny™ SC-70 package
• Wide selection of output voltages
• Guaranteed 80mA output
• Low quiescent current
• Low dropout voltage
• Tight load and line regulation
• Low temperature coefficient
• Current and thermal limiting
• Reversed input polarity protection
• Zero off-mode current
• Logic-controlled shutdown
• Stability with low-ESR ceramic capacitors
