KiCad 사용법 (KiCad 6.0)
2.5. 회로도 편집기 - 에러 체크
회로도를 완성했다면 오류는 없는지 에러 체크를 실행하자.
에러 체크

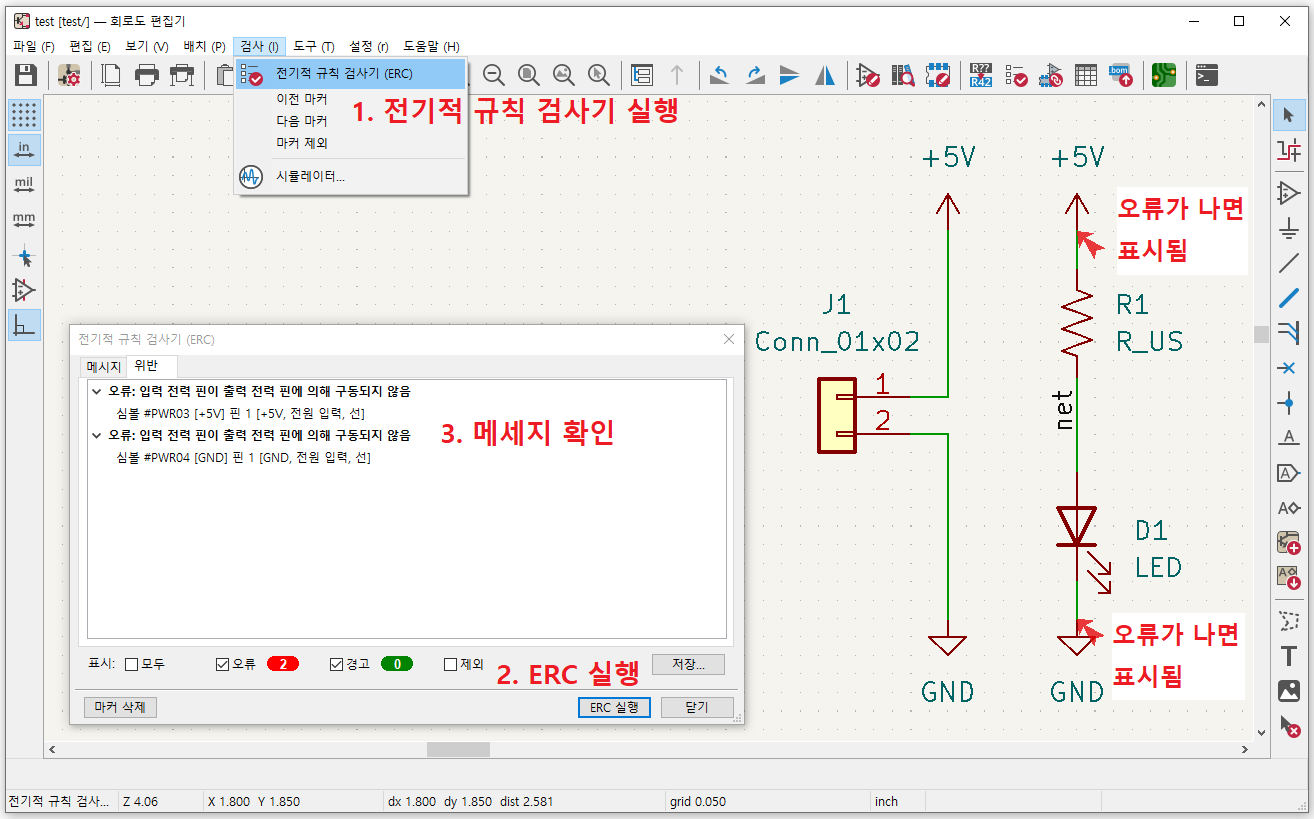

1. '검사 - 전기적 규칙 검사기 (ERC)' 를 실행한다.
2. '전기적 규칙 검사기 (ERC)' 창이 뜨면 하단의 'ERC 실행' 을 클릭한다.
3. 메세지를 확인 한다.
위 회로는 오류가 검출됐다. 오류 내용을 확인하여 오류를 없애 보자.
오류 내용은 '입력 전력 핀이 출력 전력 핀에 의해 구동되지 않음' 이다.
+5V와 GND는 전력 심볼이다. 이 심볼에 출력 전력 핀이 연결되어 있어야 한다.
+5V와 GND랑 연결된 핀은 J1 커넥터의 두 핀이다. J1 커넥터의 두 핀의 전기유형이 출력 전력 핀으로 설정되지 않아서 오류가 발생했다.
PCB 설계를 위해서는 중요한 내용은 아니므로, 심볼을 변경하기 보다는 검사항목을 수정하여 오류를 없애보자.

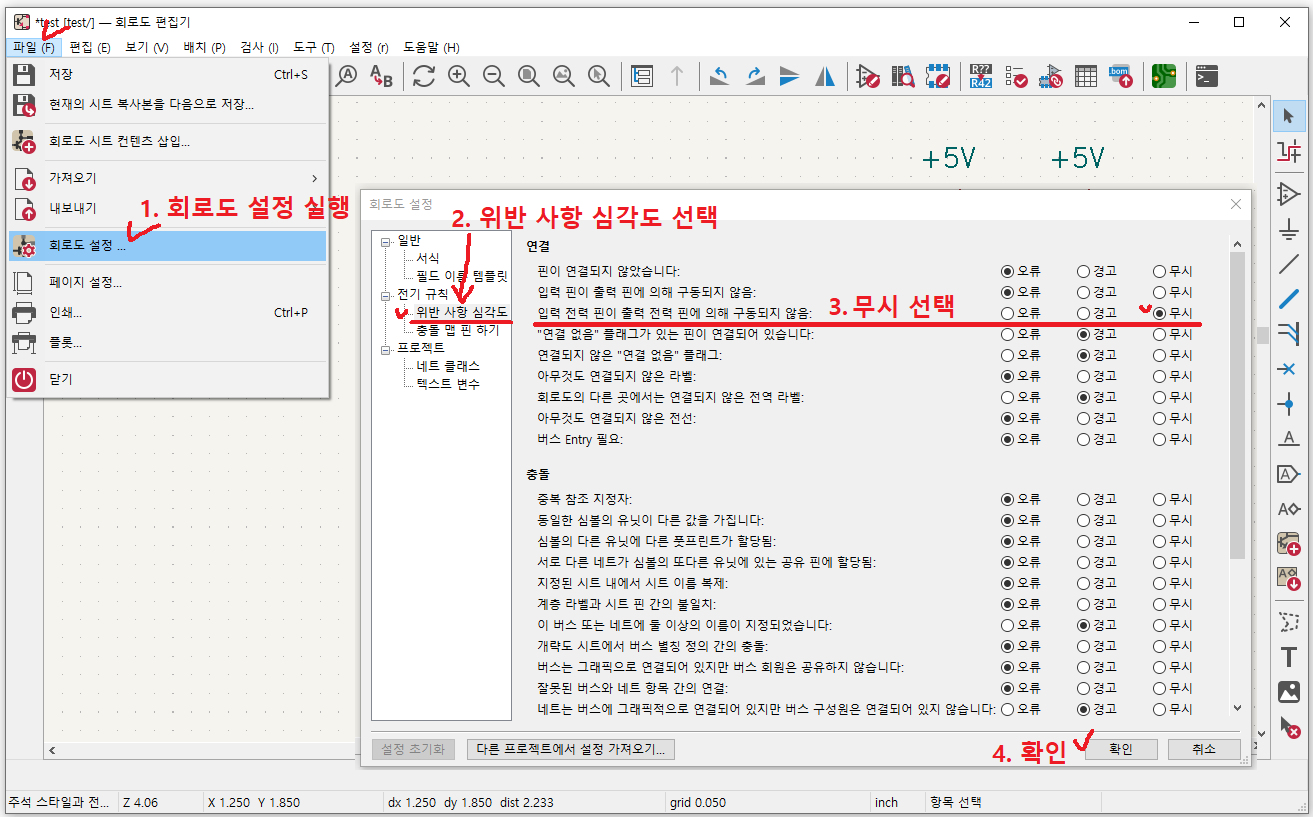

1. '파일 - 회로도 설정' 을 실행한다.
2. '회로도 설정' 창에서 '전기규칙 - 위반 사항 심각도' 를 선택한다.
3. 연결의 세번째 항목인 '입력 전력 핀이 출력 전력 핀에 의해 구동되지 않음.' 을 '무시'로 선택한다.
4. 확인.
다른 오류가 있을 때라도 전기 규칙을 잘 설정하여 오류를 검출하거나 경고 또는 무시를 하면 된다.

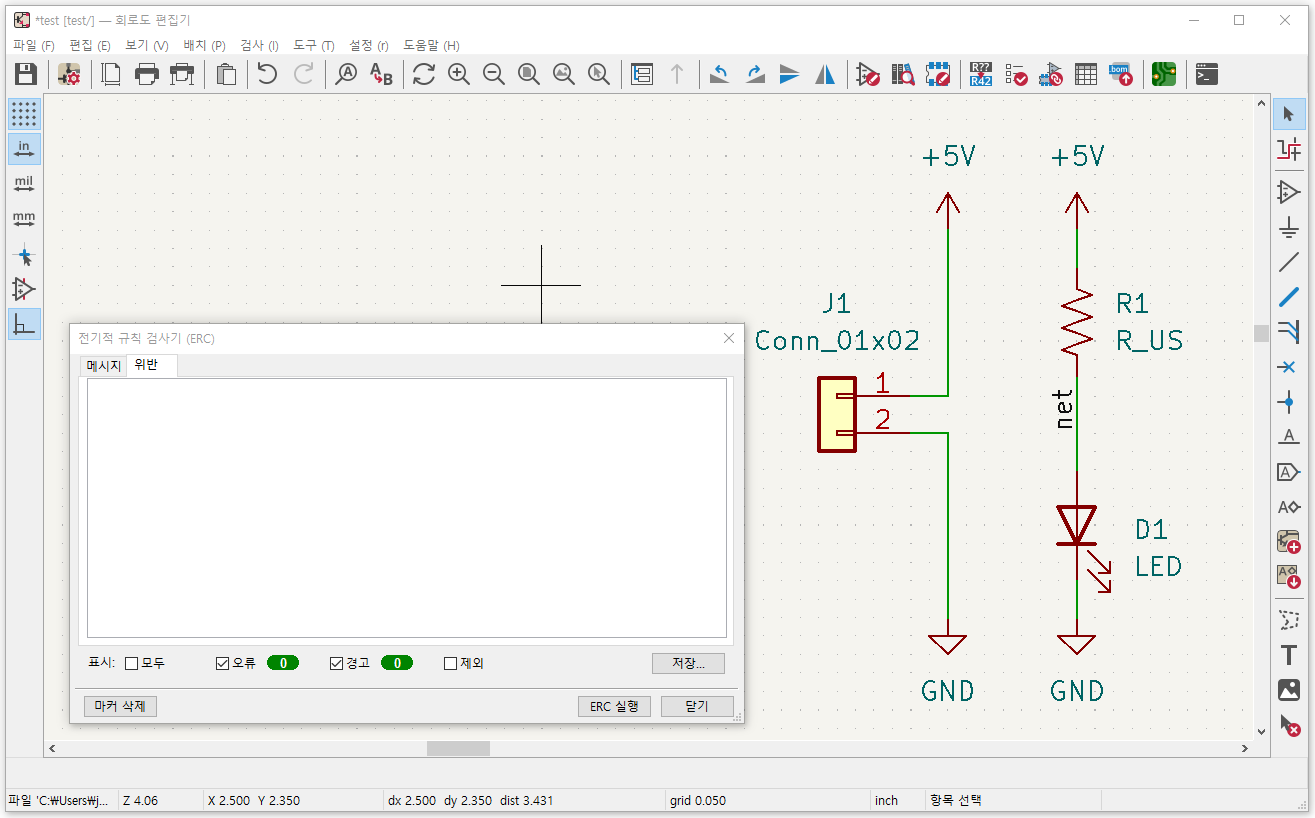

다시 검사를 해보자.
오류가 사라졌다.
에러 체크는 중요하다. 네트가 모두 잘 연결 되었는지, 중복되는 참조번호는 없는지 잘 체크하여 회로설계 단계에서부터 오류를 제거 해야 한다.
.
.
