[KiCad 사용법] 2.2. 회로도 편집기 - 심볼 배치, 이동, 회전, 복사, 부품 값 수정

KiCad 사용법 (KiCad 6.0)



2.2. 회로도 편집기 - 심볼 배치, 이동, 회전, 복사, 부품 값 수정

부품 심볼을 배치하고 이동하고 회전하고 복사하고 부품 값을 변경해보자.

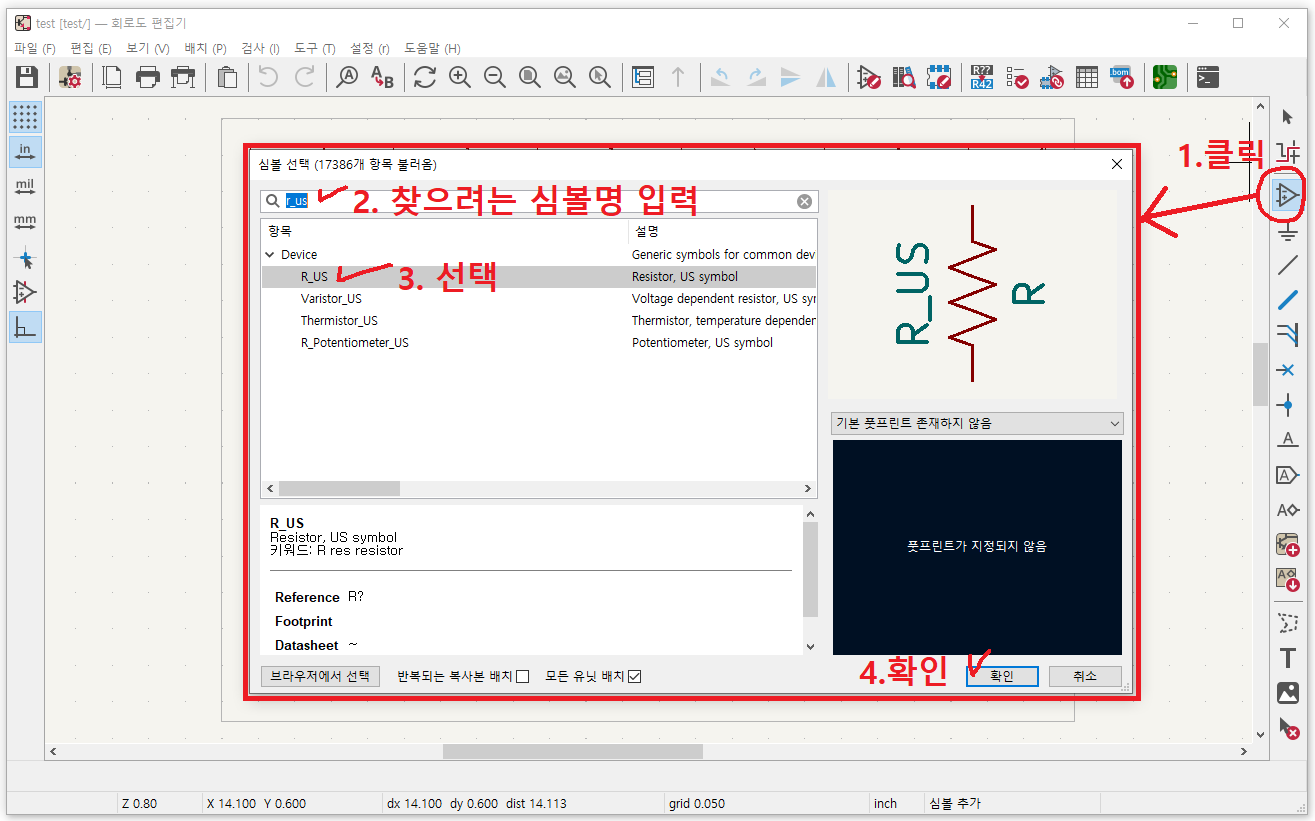

심볼 배치



1. 우측의 opamp 모양의 아이콘을 클릭한다. 심볼 선택 창이 뜰 때 까지 조금 기다린다.

2. 심볼 선택 창이 뜨면 검색란에서 찾으려는 심볼명을 입력해도 되고, 항목에서 찾아서 선택해도 된다.

3. 일반적으로 사용하는 저항 심볼은 R_US 라는 이름으로 되어 있다. 선택한 뒤, (더블클릭해도 된다.)

4. 확인을 클릭한다.

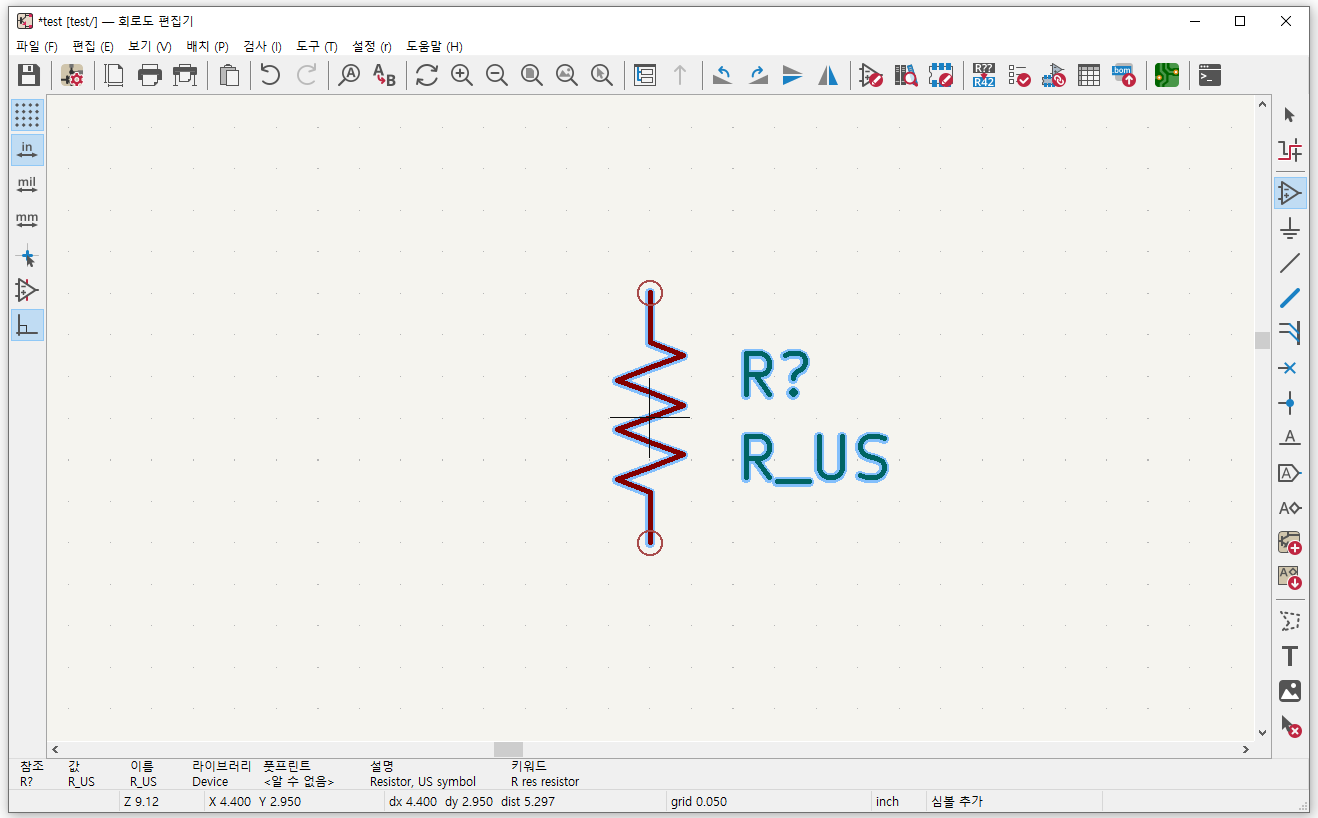

5. 심볼 선택 창이 사라지고, 저항 심볼이 마우스에 따라 다닌다. 적절한 위치에 클릭하여 배치를 완료한다.

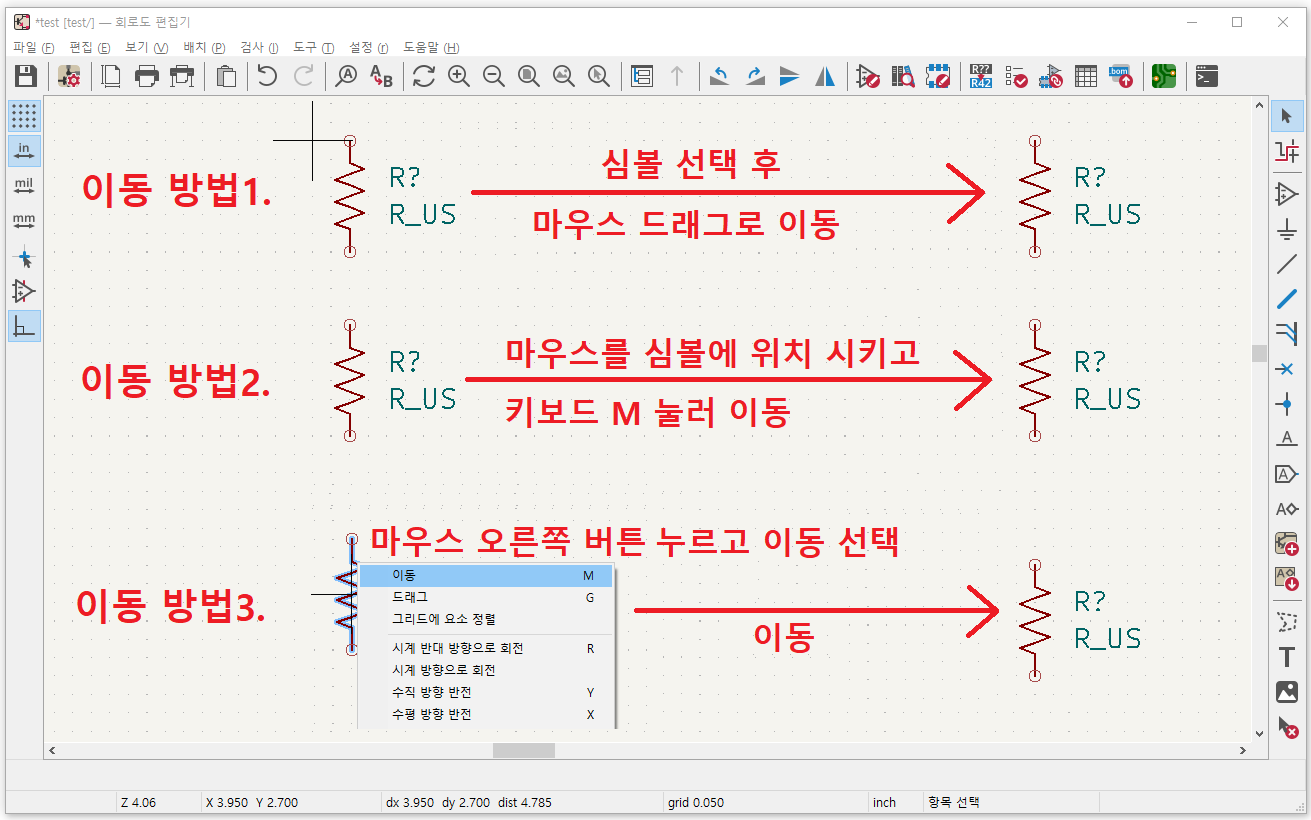

이동



방법1: 심볼을 한번 클릭 후 드래그 하여 이동한다.

방법2: 마우스를 심볼에 위치시키고, 키보드 M을 눌러 이동한다.

방법3: 마우스를 심볼에 위치시키고, 마우스 우측버튼을 눌러 뜨는 메뉴에서 이동을 선택하여 이동한다.

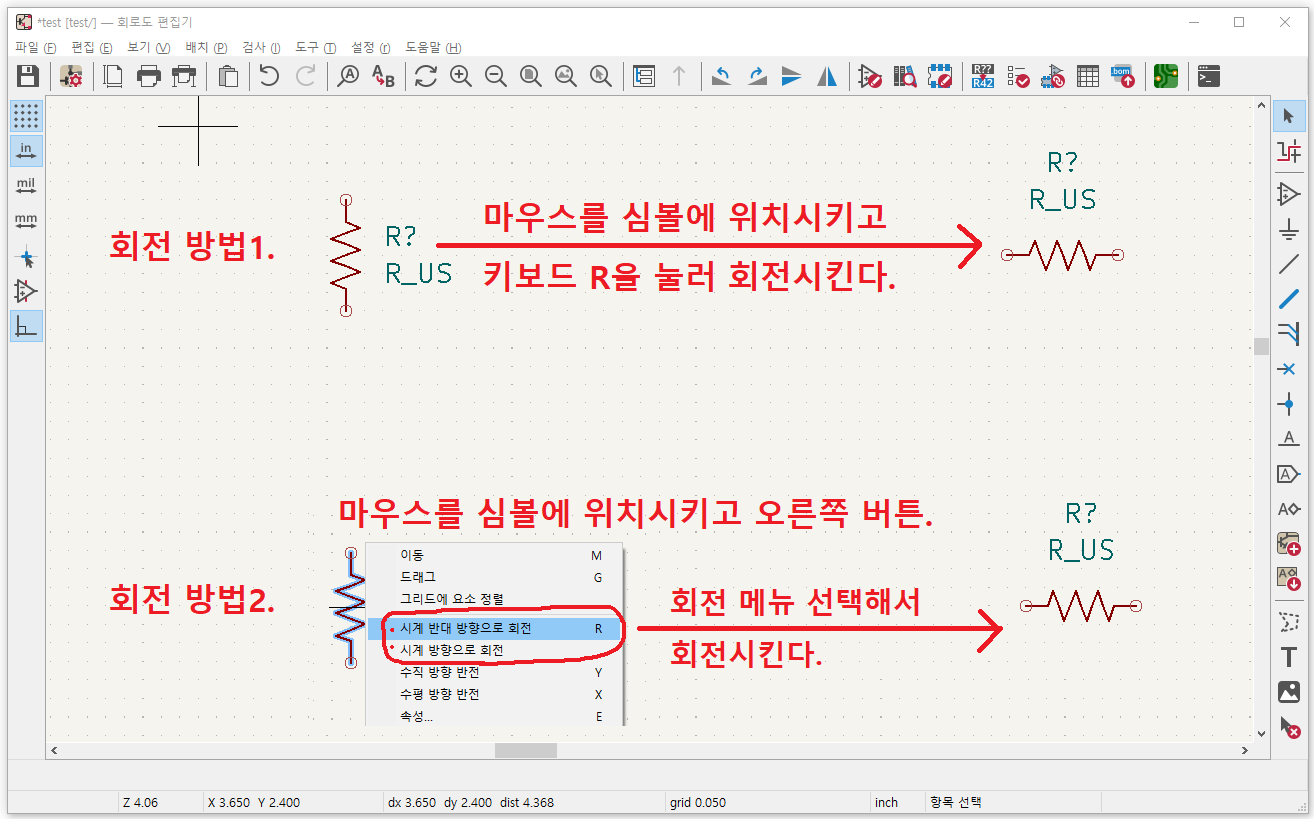

회전



방법1: 마우스를 심볼에 위치시키고, 키보드 R을 눌러 회전시킨다. 심볼 이동 중에도 R키로 회전 가능하다.

방법2: 마우스를 심볼에 위치시키고, 마우스 우측버튼을 눌러 뜨는 메뉴에서 '시계 반대 방향으로 회전' 또는 '시계 방향으로 회전'을 선택하여 회전시킨다.

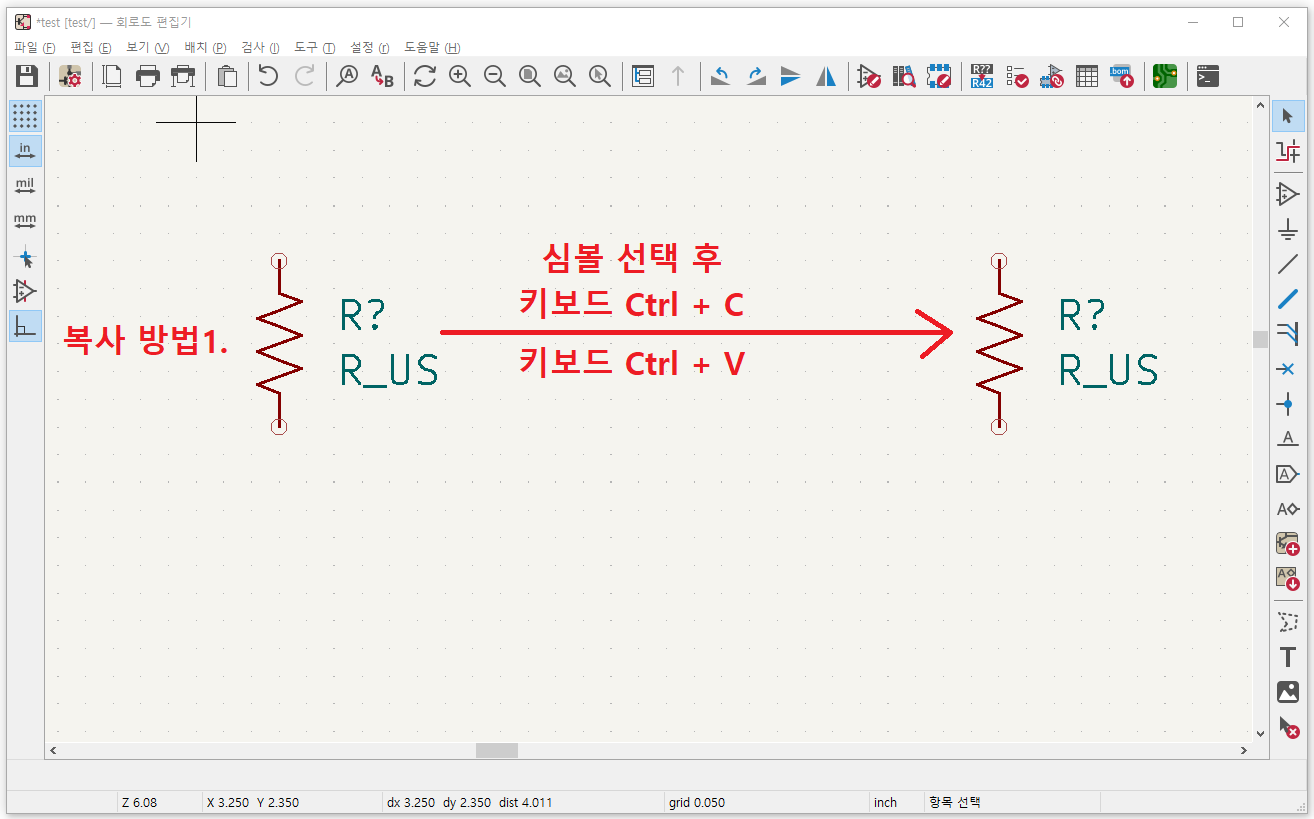

복사



방법1: 심볼을 선택하고 Ctrl+C, Ctrl+V 하면된다.

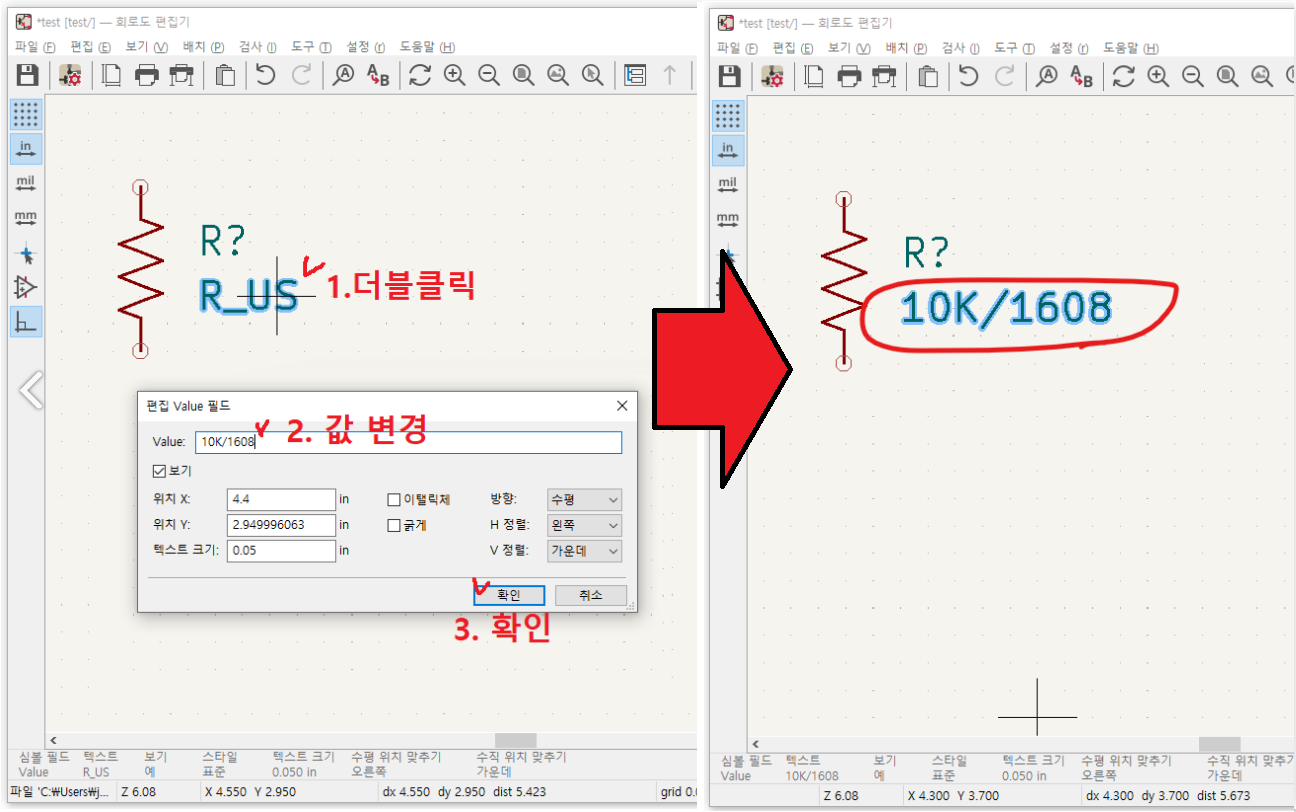

부품 값 수정



1. 부품 값을 더블클릭한다.

2. 편집창이 뜨면 값을 변경한다.

3. 확인

4. 부품 값이 변경된 걸 확인 할 수 있다.

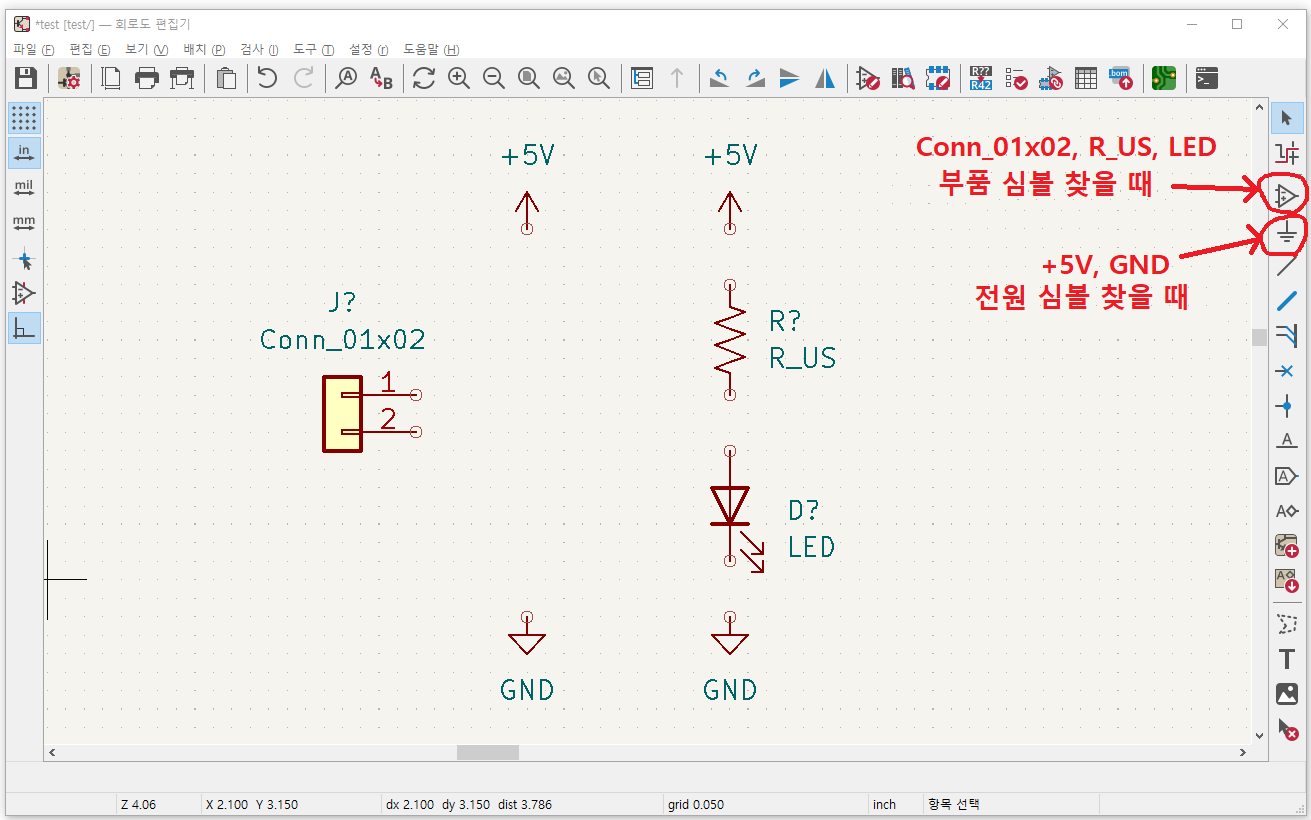

배치 완성해 보기



그림과 같이 배치를 완성시켜 보자.

커넥터는 Conn_01x02 로 검색하여 찾고, LED는 LED로 검색하여 찾고,

전원 심볼은 +5V, GND로 각각 검색하여 찾아 배치를 완성시켜 보자.



배치 할 때 필요한 다른 기능들은 심볼 선택 후 마우스 오른쪽 버튼 클릭하여 뜨는 메뉴를 적절히 활용하자.





.

.
