2.3. 회로도 편집기 - 네트 연결, 네트 이름 기입

네트를 연결하고 네트이름을 지정해 보자.

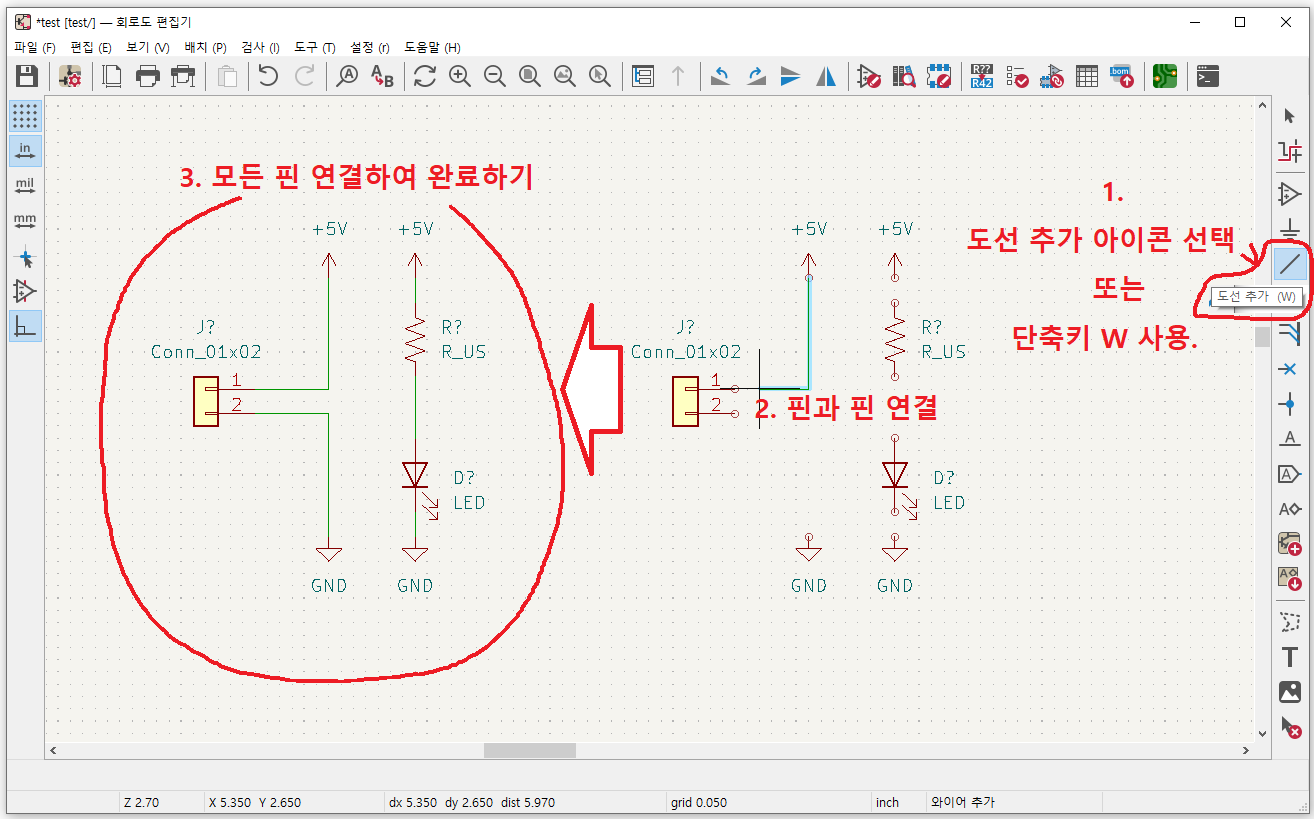

네트 연결

1. 도선 추가 아이콘 선택, 또는 단축키 W를 누른다.

2. 핀과 핀을 연결한다.

3. 모든 핀들을 연결하여 네트 연결을 완료한다.

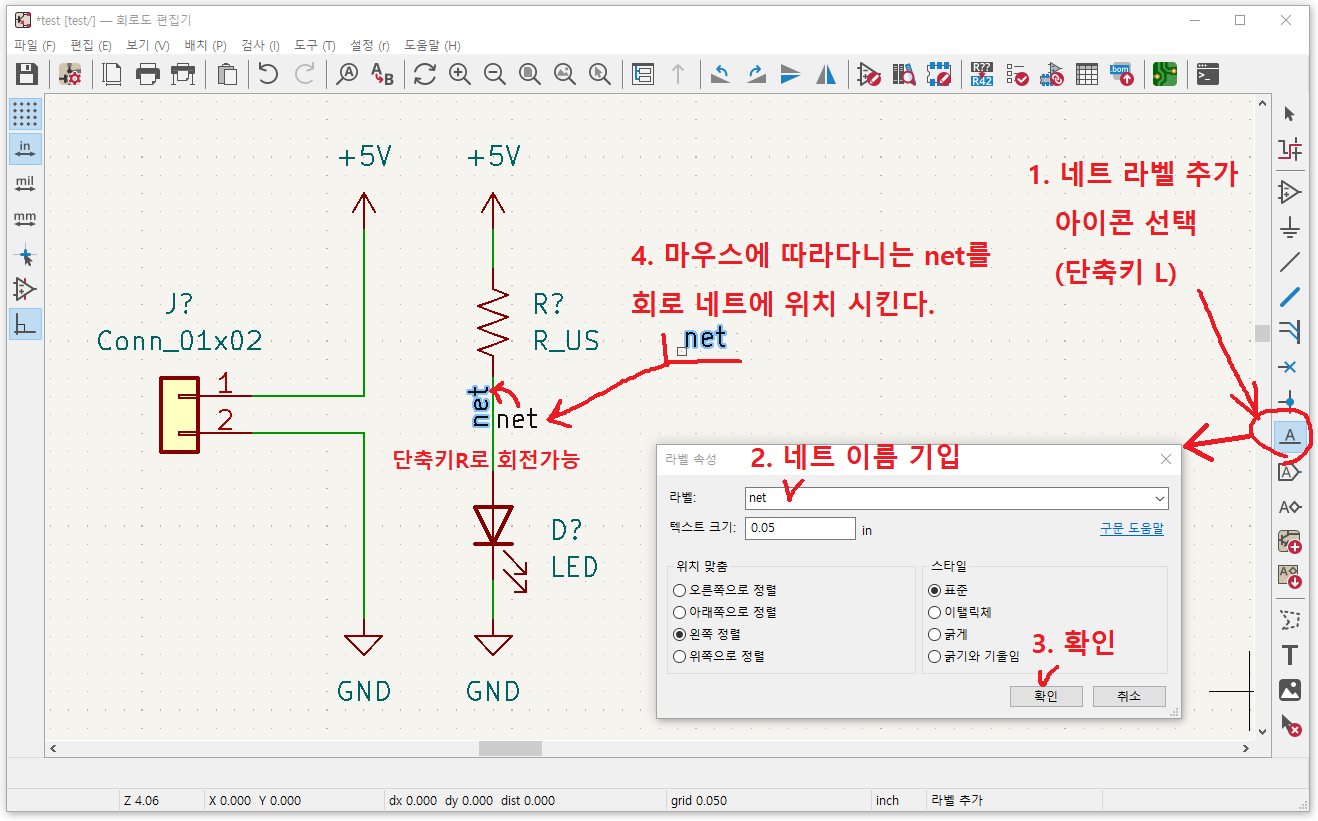

네트 이름 기입

1. 네트 라벨 추가 아이콘 선택, 또는 단축키 L을 누른다.

2. 라벨 속성 창에서 네트 이름을 기입한다.

3. 확인.

4. 마우스에 net이름이 따라다닐 것이다. 이 이름을 회로 네트에 위치 시킨다. 연결이 되면 net이름의 왼쪽아래 조그만 네모가 사라진다.

net이름은 단축키 R로 회전 가능하다.

네트 이름을 다시 변경하려면 네트 이름을 마우스 더블클릭 하면 변경 가능하다.





.

.
