[KiCad 사용법] 2.1. 회로도 편집기 실행

KiCad 사용법 (KiCad 6.0)(KiCad 7.0 동일)



2.1. 회로도 편집기 실행

회로도 편집기를 실행해보자.

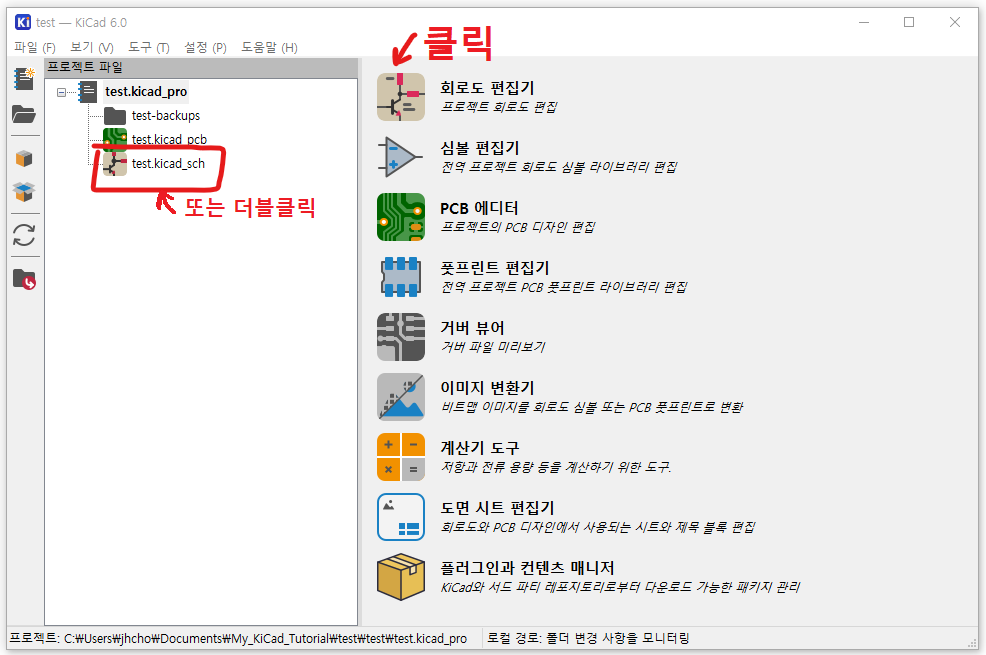

위 그림과 같이 우측의 회로도 편집기 이미지를 클릭하면 회로도가 열린다.

왼쪽에 있는 같은 이미지의 회로도 항목을 더블클릭해도 회로도가 열린다. 회로도 확장자는 kicad_sch 이다.

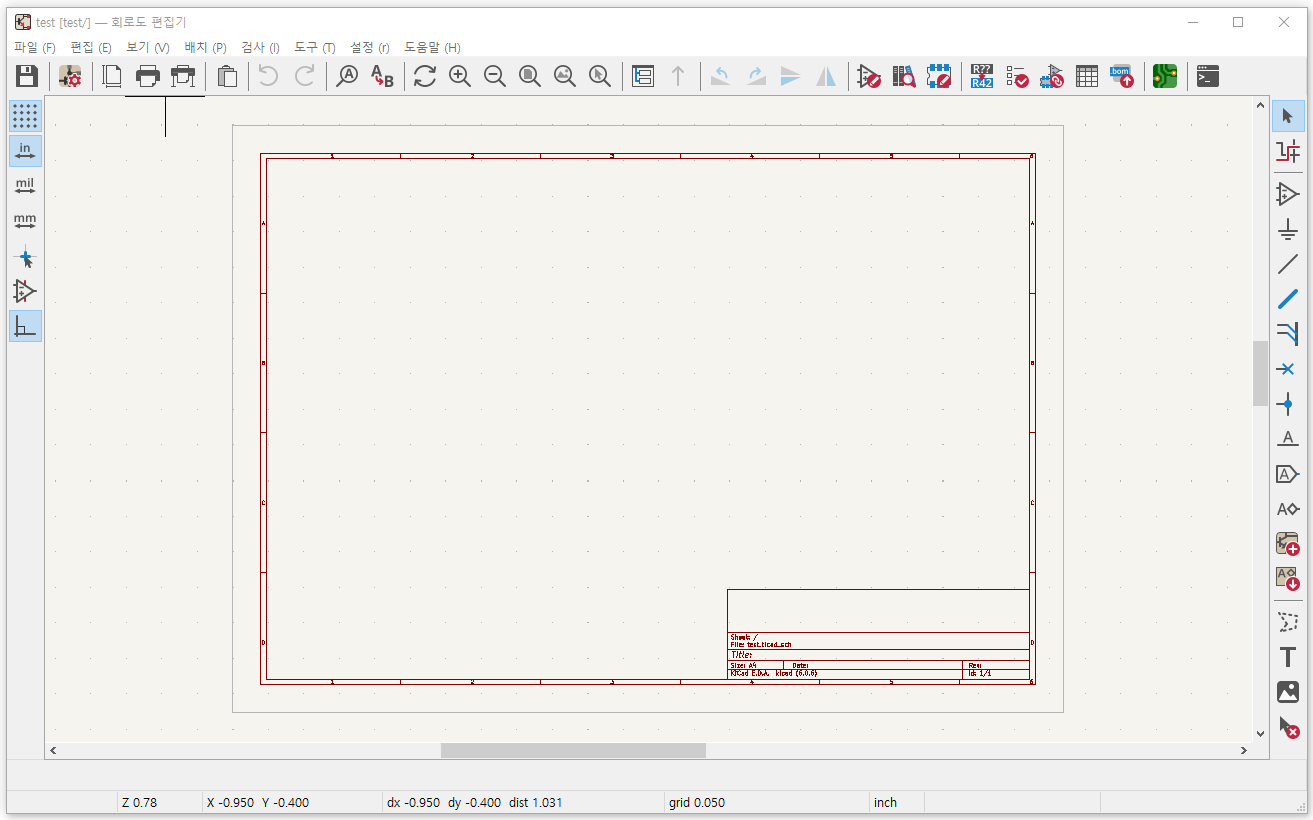

회로도 편집기 화면이다. 이제 여기에 회로도를 작성하면 된다.

화면 확대 및 축소는 마우스 휠을 돌리면 된다.







.

.
