[KiCad 사용법] 2.7. 회로도 편집기 - 회로도로부터 PCB 업데이트

KiCad 사용법 (KiCad 6.0)



2.7. 회로도 편집기 - 회로도로부터 PCB 업데이트

회로도를 완성하고 부품 Footprint 기입 까지 잘 마무리 했다면 PCB 설계로 넘어가 보자.

회로의 정보를 PCB 설계로 넘기는 방법은 두가지이다.

방법1. 회로도 편집기에서 넘기는 방법

방법2. PCB 에디터에서 받아오는 방법

실행 위치만 다를 뿐 큰 차이는 없다. 이 둘 중 1번을 진행한다.





회로도로부터 PCB 업데이트

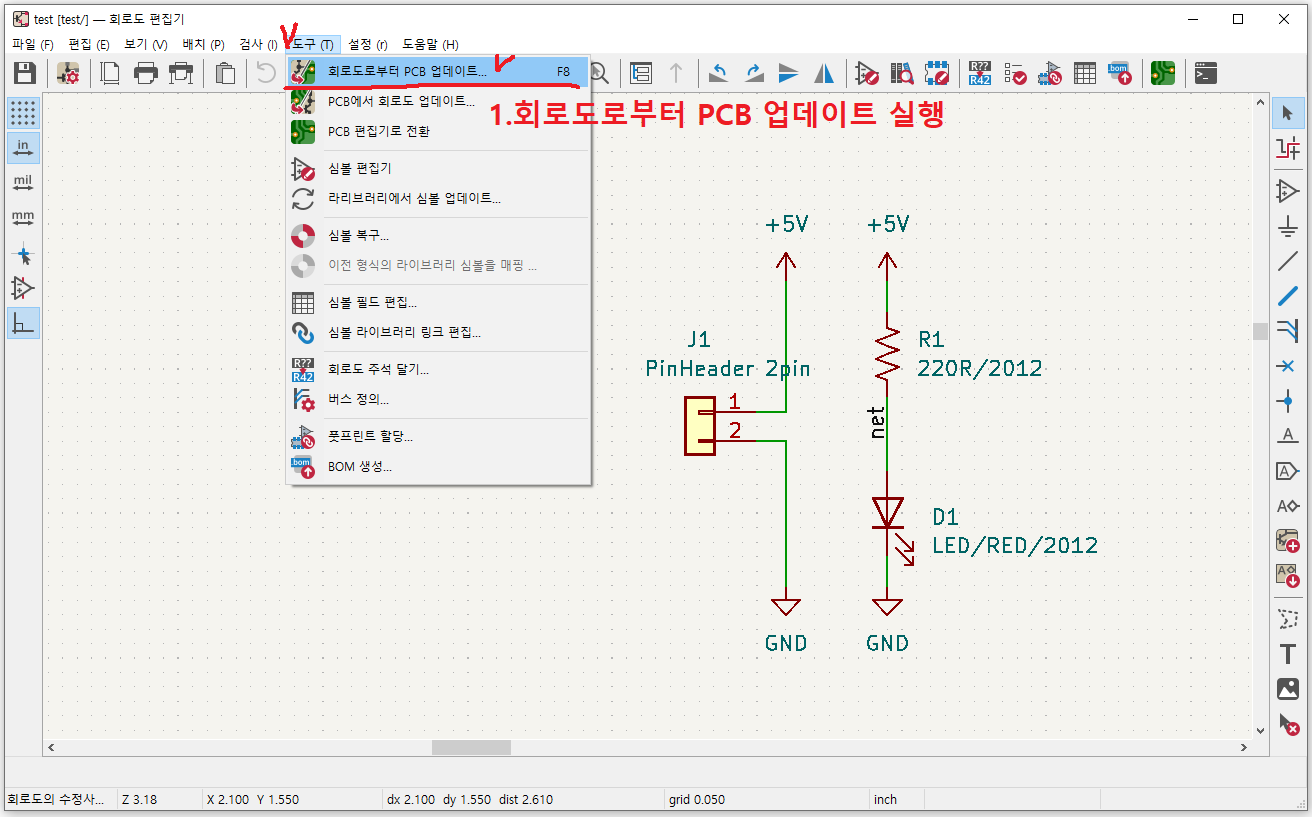

회로도 편집기에서 '도구 - 회로도로부터 PCB 업데이트'를 실행한다. 곧바로 PCB 에디터 창이 뜰 것이다.

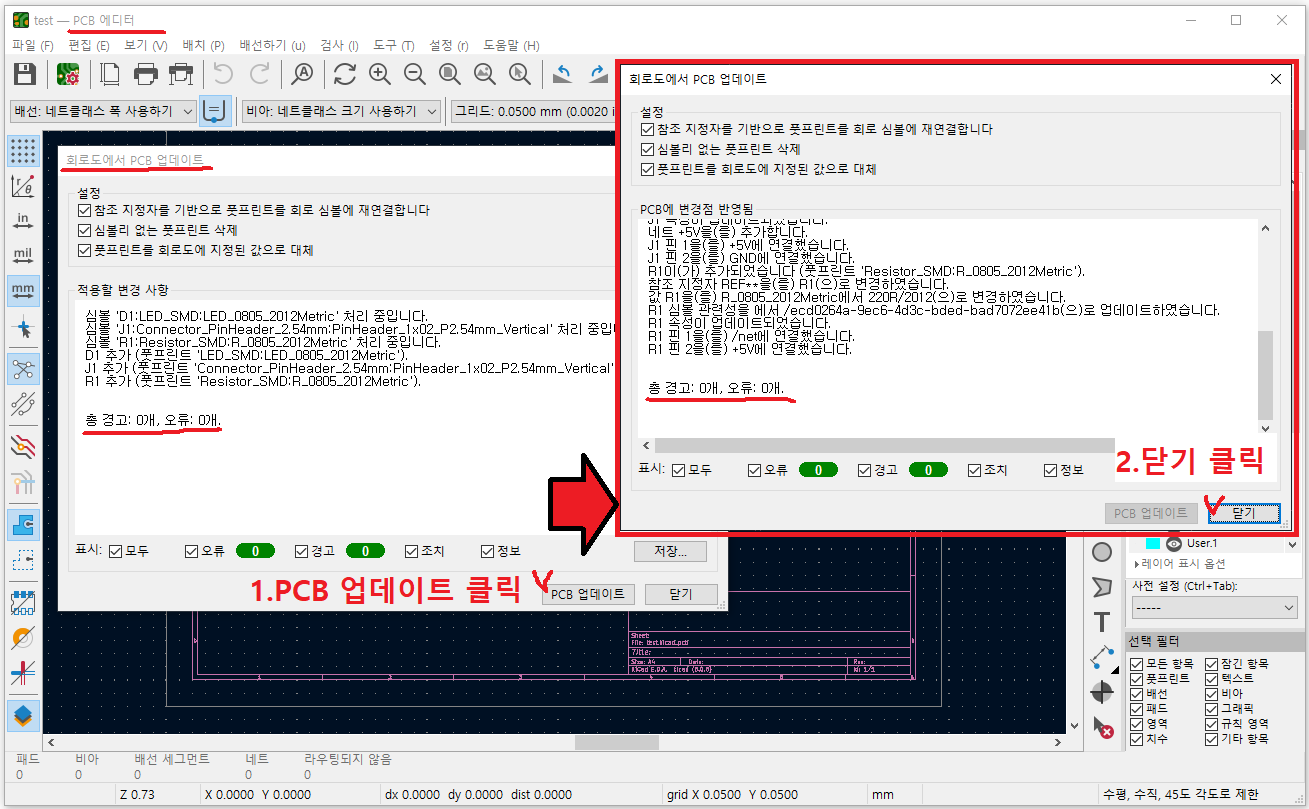

'PCB 에디터' 창이 뜸과 동시에 뜨는 '회로도에서 PCB 업데이트' 창을 확인한다.

1. 'PCB 업데이트' 를 클릭한다.

2. '닫기' 를 클릭한다.

진행 중 오류가 있다면 메시지를 확인하고 오류를 해결하자.





마우스에 부품들이 매달려서 마우스 이동 따라 움직인다. 화면에 클릭하여 배치시킨다.

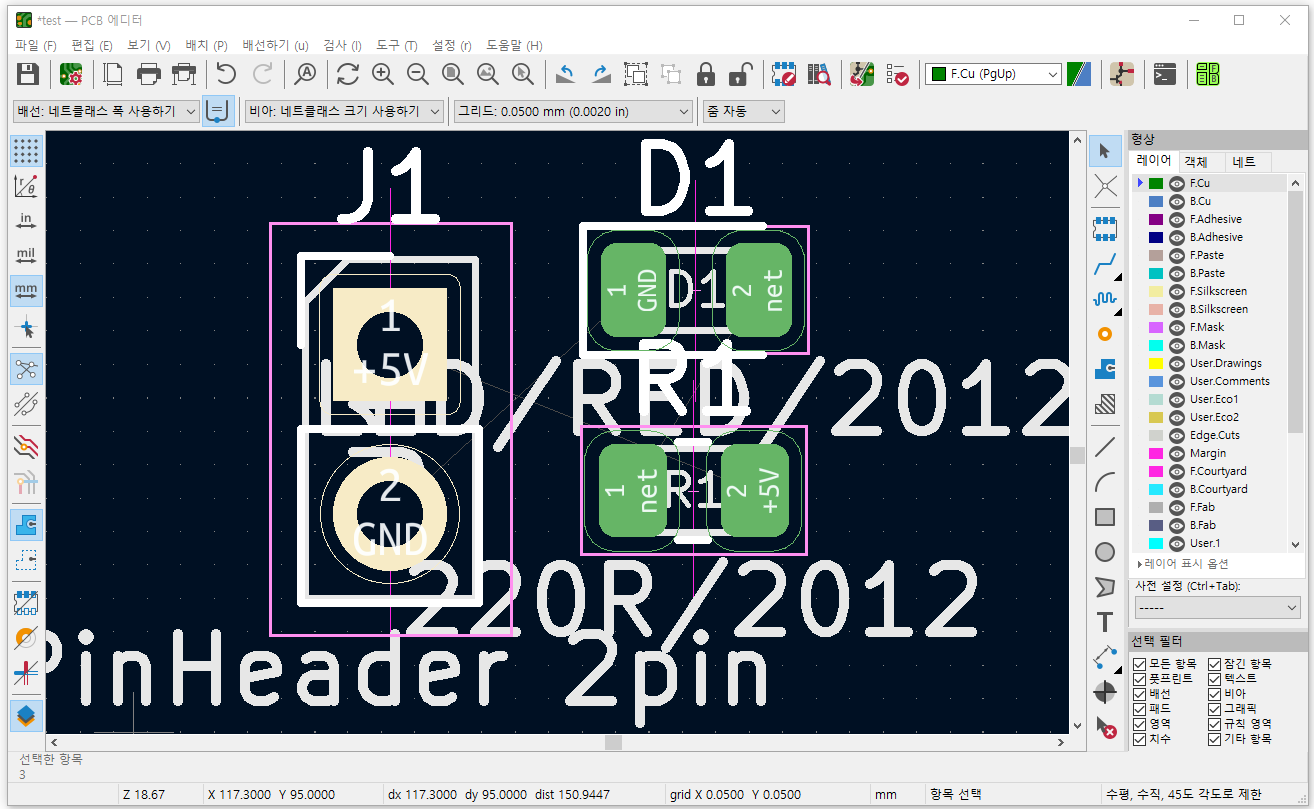

이와 같은 방법으로 회로도에서 PCB 에디터로 넘어왔다.

Footprint 가 넘어왔고, J1, D1, R1 같은 부품참조번호도 넘어왔다. 필요한 위치에 배치하면 된다.

그리고 화면엔 잘 안보이지만 네트도 회로도와 똑같이 핀과 핀 끼리 연결되어 있다. 현재 이 네트는 가상선이기 때문에 앞으로 배선작업을 하면 된다.



.

.
