Texas Instruments 에서 제공하는 'High-Speed Layout Guidelines for Signal Conditioners and USB Hubs' 제목의 SLLA414.pdf 문서를 참조하여 디퍼런셜 페어 신호선들은 어떤 것이 있으며 임피던스는 어떻게 되는 지 알아보자.



SLLA414.pdf

0.63MB





1. USB 2.0

https://kr.element14.com/

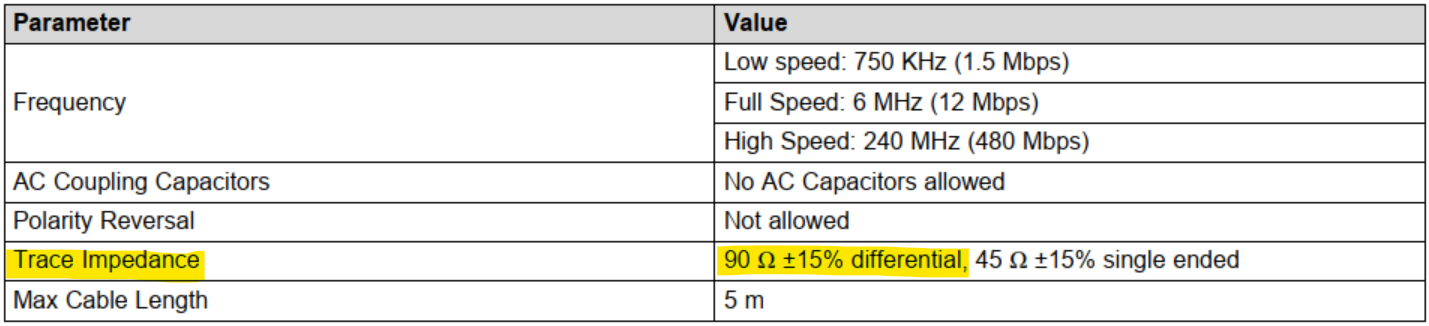

 - 신호이름: DP, DM 두 신호가 한 쌍이 된다.

 - 임피던스: 90 Ω ±15% differential





2. USB 3.X  (SuperSpeed)

https://kr.element14.com/

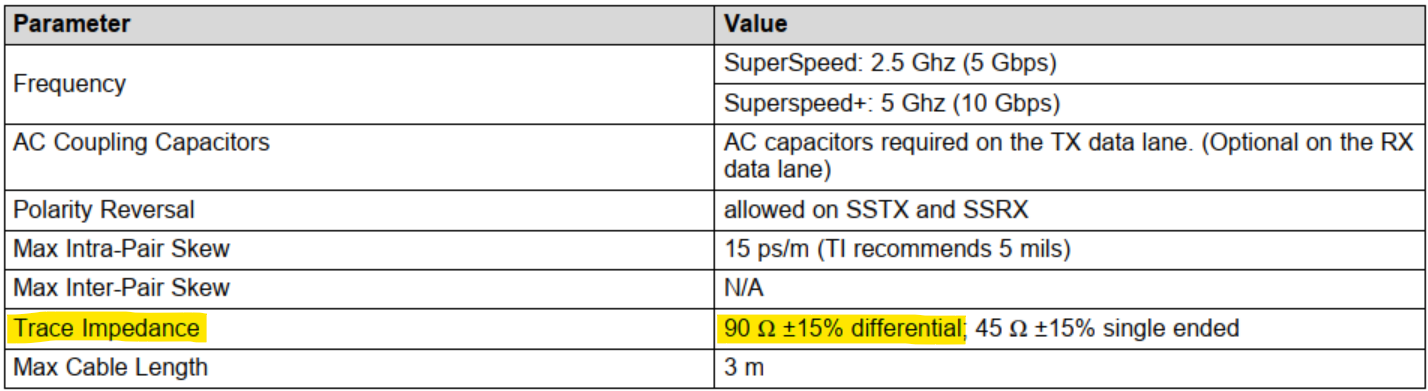

 - 신호이름: SSTXP, SSTXN 가 한 쌍, SSRXP, SSRXN 이 한 쌍

 - 임피던스: 90 Ω ±15% differential





3. HDMI

undongvideo.tistory.com/33

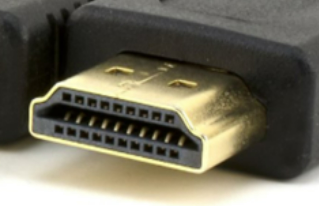

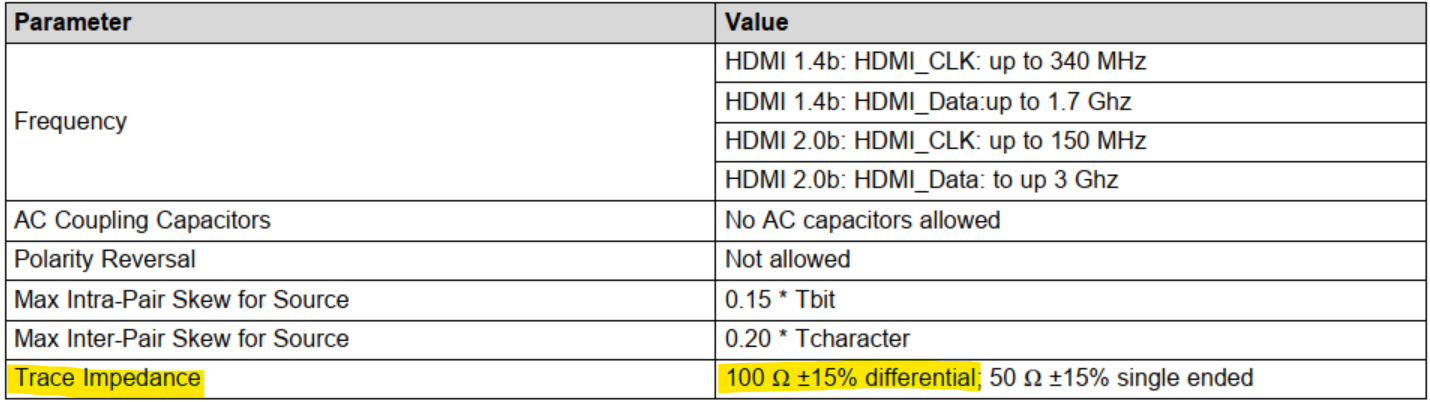

 - 신호이름: HDMI_CLK+, HDMI_CLK- 한 쌍, HDMI_Data+, HDMI_Data- 한 쌍

 - 임피던스: 100 Ω ±15% differential

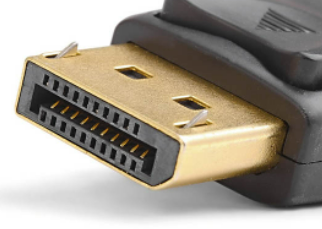

4. DisplayPort (DP)

www.ul.com

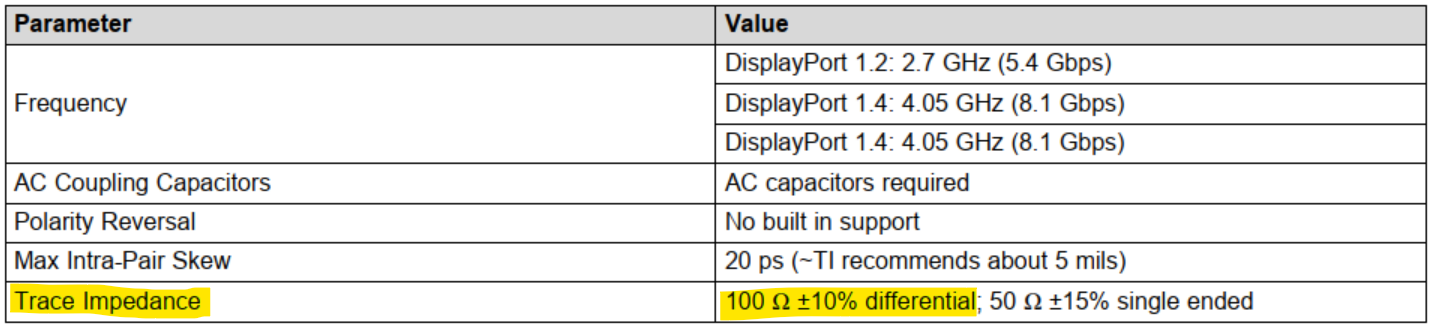

 - 신호이름: DP_Lane#+, DP_Lane#-

 - 임피던스: 100 Ω ±10% differential





5. PCIe (PCI-Express)

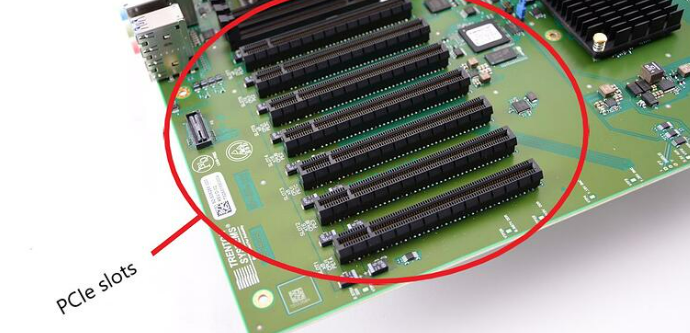

trentonsystems.com

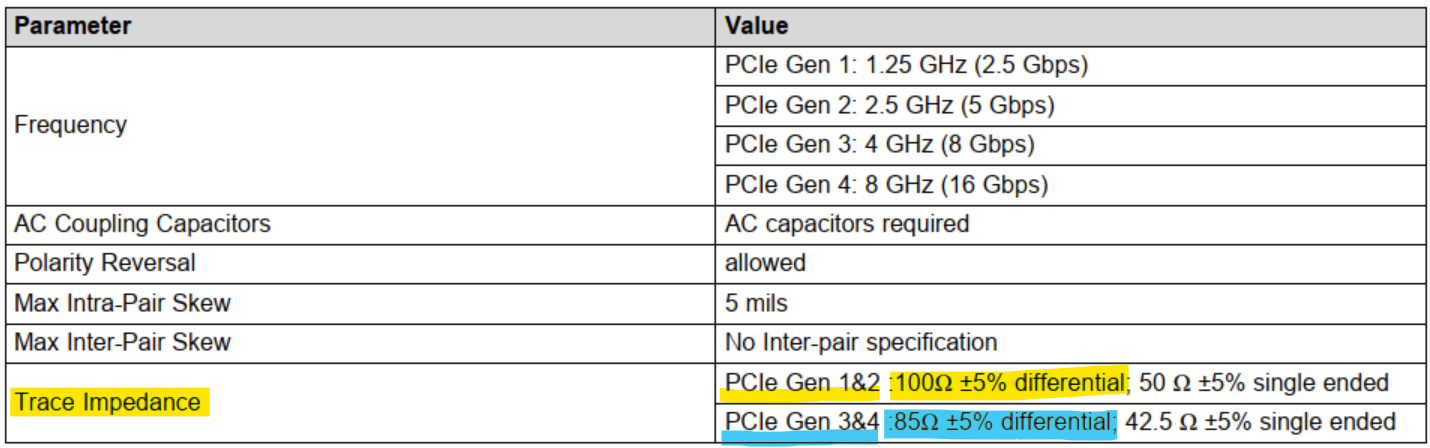

 - 신호이름: PCIe_RXP, PCIe_RXN 한 쌍, PCIe_TXP, PCIe_TXN 한 쌍

 - 임피던스:

    PCIe Gen 1&2 인 경우: 100 Ω ±5% differential

    PCIe Gen 3&4 인 경우: 85 Ω ±5% differential





6. SATA (Serial ATA)

www.easytechjunkie.com

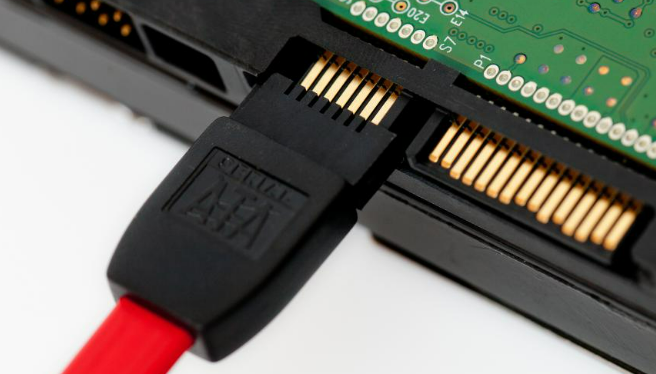

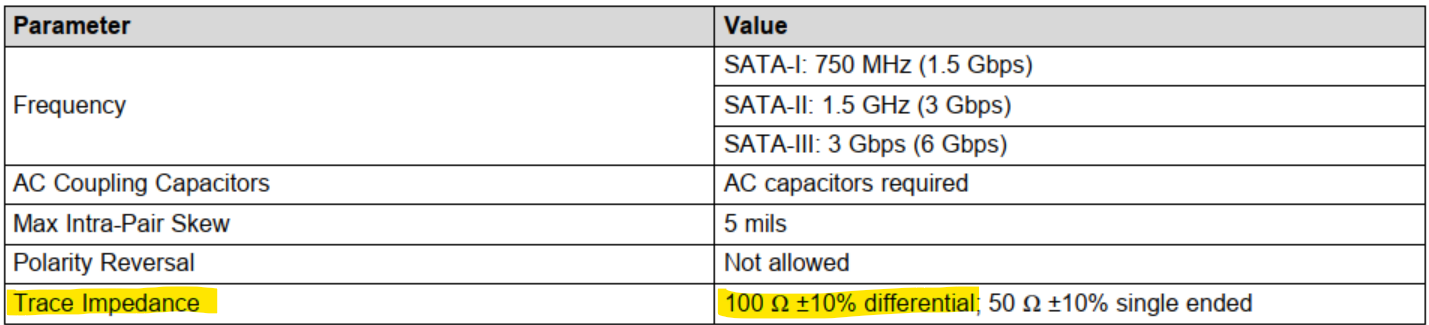

 - 신호이름: SATA_RXP, SATA_RXN 한 쌍, SATA_TXP, SATA_TXN 한 쌍

 - 임피던스: 100 Ω ±10% differential





위 데이터는 절대적인 값이 아니므로 참조용으로만 보고,

실제 PCB 설계시에는 회로특성과 사용하는 부품 데이타시트를 참고하여 설계하자.







정리

1. USB 2.0 : 90 Ω differential

2. USB 3.X : 90 Ω differential

3. HDMI : 100 Ω differential

4. DisplayPort : 100 Ω differential

5. PCIe : 100 Ω(Gen 1&2),  85 Ω(Gen 3&4) differential

6. SATA : 100 Ω differential









.

.
