LM5164 - 100-V Input, 1-A synchronous buck DC/DC converter with ultra-low IQ

LM5164 - 100-V Input, 1-A synchronous buck DC/DC converter with ultra-low I_Q



TEXAS INSTRUMENTS



Description

LM5164 동기식 벅 컨버터는 넓은 입력 전압 범위에서 조절하도록 설계되어 외부 서지 억제 부품의 필요성을 최소화합니다. 50ns의 제어 가능한 최소 온타임은 큰 강압 변환 비율을 촉진하여 48V 공칭 입력에서 저전압 레일로 직접 강압하여 시스템 복잡성과 솔루션 비용을 줄입니다. LM5164는 필요한 경우 거의 100% 듀티 사이클에서 6V만큼 낮은 입력 전압 강하 동안 작동하므로 광범위한 입력 공급 범위 산업 및 셀 수가 많은 배터리 팩 애플리케이션에 탁월한 선택입니다.
하이사이드 및 로우사이드 전력 MOSFET이 통합된 LM5164는 최대 1A의 출력 전류를 제공합니다. COT(constant on-time) 제어 아키텍처는 우수한 부하 및 라인 과도 응답으로 거의 일정한 스위칭 주파수를 제공합니다. LM5164의 추가 기능에는 높은 경부하 효율을 위한 초저 I_Q 및 다이오드 에뮬레이션 모드 작동, 혁신적인 피크 및 밸리 과전류 보호, 통합 VCC 바이어스 공급 및 부트스트랩 다이오드, 정밀 활성화 및 입력 UVLO, 자동 복구를 통한 열 셧다운 보호 등이 있습니다. . 오픈 드레인 PGOOD 표시기는 시퀀싱, 오류 보고 및 출력 전압 모니터링을 제공합니다.

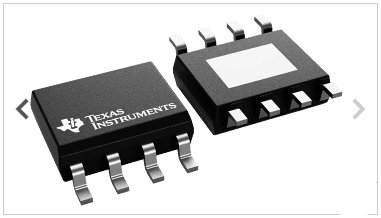

LM5164는 열 성능이 강화된 8핀 SO PowerPAD™ 패키지로 제공됩니다. 1.27mm 핀 피치는 고전압 애플리케이션에 적절한 간격을 제공합니다.



Features

• Designed for reliable and rugged applications
 – Wide input voltage range of 6 V to 100 V
 – Junction temperature range: –40°C to +150°C
 – Fixed 3-ms internal soft-start timer
 – Peak and valley current-limit protection
 – Input UVLO and thermal shutdown protection
• Suited for scalable Industrial power supplies and battery packs
 – Low minimum on- and off-times of 50 ns
 – Adjustable switching frequency up to 1 MHz
 – Diode emulation for high light-load efficiency
 – 10.5-µA no-load input quiescent current
 – 3-µA shutdown quiescent current
 – Optimized for CISPR 32 EMI standard
• Integration reduces solution size and cost
 – COT mode control architecture
 – Integrated 0.725-Ω NFET buck switch supports wide duty-cycle range
 – Integrated 0.34-Ω NFET synchronous rectifier eliminates external Schottky diode
 – 1.2-V internal voltage reference
 – No loop compensation components
 – Internal VCC bias regulator and boot diode
 – Open-drain power good indicator
 – 8-Pin SOIC package with PowerPAD™
• Create a custom design using WEBENCH® power designer



















.

.
