MCP1401, MCP1402 - 0.5 A MOSFET Gate Driver

MCP1401, MCP1402 - 0.5 A MOSFET Gate Driver



MICROCHIP



General Description

MCP1401/02는 500mA의 피크 전류를 제공할 수 있는 고속 MOSFET 드라이버입니다. 반전 또는 비반전 단일 채널 출력은 TTL 또는 CMOS(3V ~ 18V)에서 직접 제어됩니다. 이 장치는 또한 낮은 슛스루 전류, 일치된 상승/하강 시간 및 전파 지연을 특징으로 하여 높은 스위칭 주파수 애플리케이션에 이상적입니다.
MCP1401/02 장치는 단일 4.5V ~ 18V 전원 공급 장치에서 작동하며 19ns(일반) 미만에서 470pF 게이트 커패시턴스를 쉽게 충전 및 방전할 수 있습니다. MOSFET의 의도된 상태가 큰 과도 상태에 의해 영향을 받지 않도록 하기 위해 On 및 Off 상태 모두에서 충분히 낮은 임피던스를 제공합니다.
이 장치는 전력 및 전압 정격 내에서 어떠한 조건에서도 높은 래치업 저항성을 갖습니다. 접지 핀에서 최대 5V의 노이즈 스파이크(양 극성 모두)가 발생하면 손상되지 않습니다. 손상이나 논리 문제 없이 최대 500mA의 역전류가 출력으로 다시 강제로 유입되는 것을 수용할 수 있습니다. 모든 단자는 최대 1kV(HBM) 및 300V(MM)의 정전기 방전(ESD)으로부터 완전히 보호됩니다.



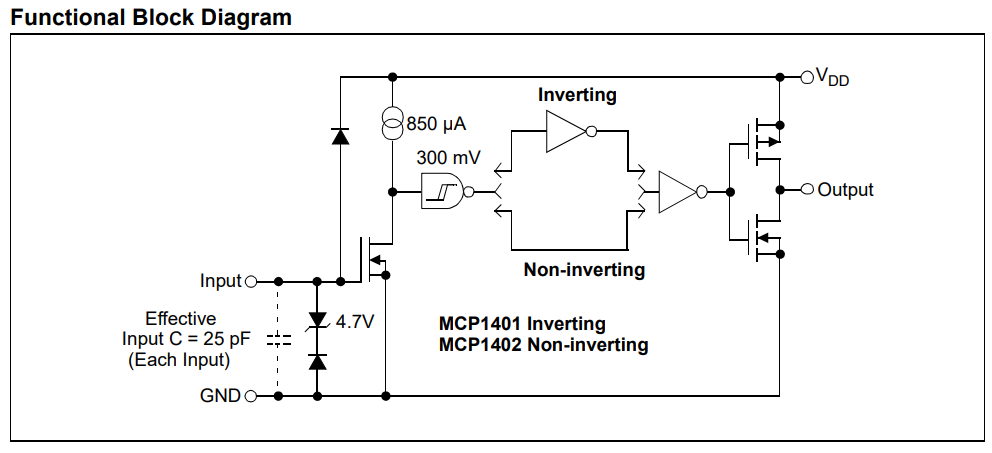

Feature

• Recommended for Automotive Design
• Space-saving 5-Lead SOT-23 Package
• Wide Input Supply Operating Voltage Range: 4.5 V to 18 V
• Low Shoot-Through/Cross-Conduction Current in Output Stage
• 470 pF in 19 ns (Typical)
• 1000 pF in 34 ns (Typical)
• Matched, Short 35 ns Delay Times (Typical)
• Matched, Fast Rise and Fall Times (Under 20 ns, Typical)
• Low Output Impedance: Less Than 12 ohms (Typical)
• 850 µA (Typical) with 3 V Logic Input
• 100 µA (Typical) with 0 V Logic Input
• Latch-Up Protected, Can Withstand Up to 500 mA Reverse Current
• Logic Input Will Withstand Up to 5V Negative Swings
• ESD Protected















.

.
