MCP1802 - 300 mA, High PSRR, Low Quiescent Current LDO

MCP1802 - 300 mA, High PSRR, Low Quiescent Current LDO



MICROCHIP



Description

 MCP1802는 최대 300mA의 전류를 제공하면서 25µA의 대기 전류(일반)만 소모할 수 있는 CMOS LDO(저드롭아웃) 전압 조정기 제품군입니다. 입력 작동 범위는 2.0V ~ 10.0V로 지정되어 2~6개의 1차 전지 배터리 구동 애플리케이션, 9V 알카라인 및 1 또는 2셀 리튬 이온 구동 애플리케이션에 이상적인 선택입니다.
 MCP1802는 입력 대 출력 전압 차(VOUT = 3.0V)의 단 200mV(일반)로 100mA를 전달할 수 있습니다. +25°C에서 MCP1802의 출력 전압 허용 오차는 일반적으로 ±0.4%이고 최대 ±2%입니다. 라인 레귤레이션은 +25°C에서 일반적으로 ±0.01%입니다.
 LDO 출력은 최소 1µF의 출력 커패시턴스로 안정적입니다. 세라믹, 탄탈륨 또는 알루미늄 전해 커패시터는 모두 입력 및 출력에 사용할 수 있습니다. 전류 폴드백이 있는 과전류 제한은 단락 보호 기능을 제공합니다. 종료(SHDN) 기능을 사용하면 출력을 활성화하거나 비활성화할 수 있습니다. 비활성화된 경우 MCP1802는 0.01µA의 전류만 소비합니다(일반).

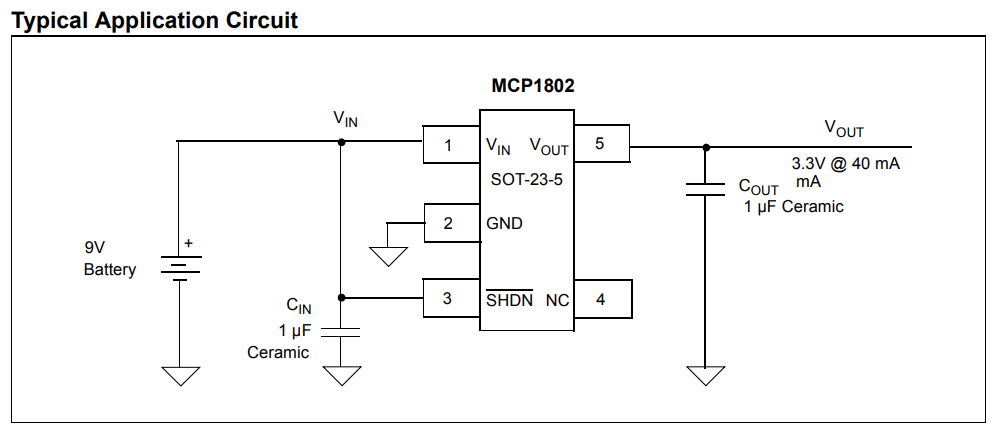

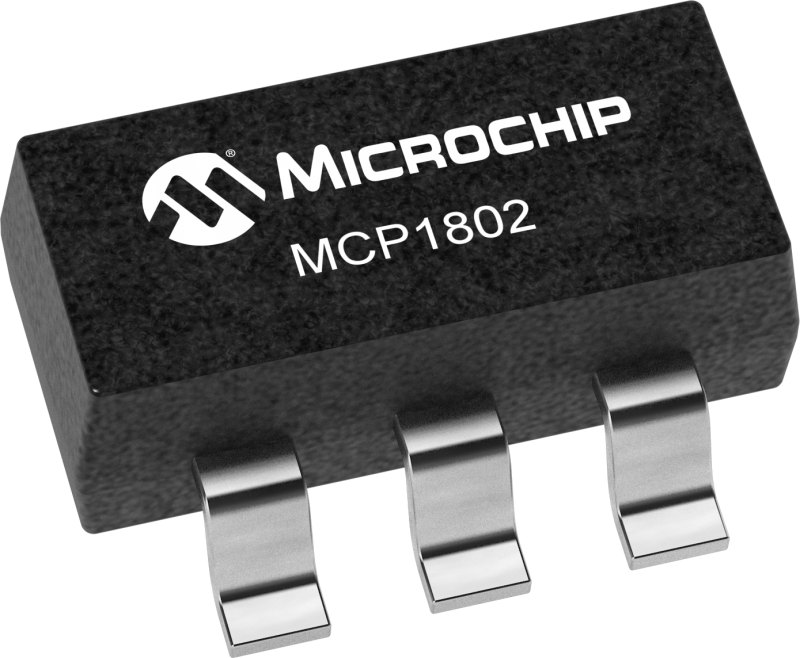

 MCP1802는 SOT-23-5 패키지로 제공됩니다.



Features

• 300 mA Maximum Output Current
• High PSRR: 70 dB typical @ 10 kHz
• Low Drop Out Voltage, 200 mV (typical) @ 100 mA
• 25 µA Typical Quiescent Currents
• Wide Input Operating Voltage Range: 2.0V to 10.0V
• Stable with Ceramic Output Capacitors
• Current Limit Protection
• Shutdown pin
