LTC6820 - isoSPI Isolated Communications Interface

LTC6820 - isoSPI Isolated Communications Interface



Analog Devices



Description

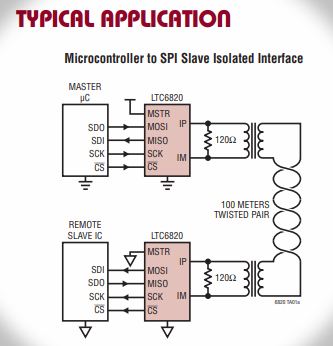

LTC6820은 단일 트위스트 페어 연결을 통해 두 개의 절연된 디바이스 간에 양방향 SPI 통신을 제공합니다. 각 LTC6820은 논리 상태를 신호로 인코딩하여 절연 장벽을 통해 다른 LTC6820으로 전송됩니다. 수신 LTC6820은 전송을 디코딩하고 슬레이브 버스를 적절한 논리 상태로 구동합니다. 절연 장벽은 수백 볼트의 절연을 달성하기 위해 간단한 펄스 변압기로 연결될 수 있습니다.

LTC6820은 정합된 소스 및 싱크 전류를 사용하여 차동 신호를 구동하므로 트랜스포머 센터 탭에 대한 요구 사항을 제거하고 EMI를 줄입니다. 수신기의 정밀 창 비교기는 차동 신호를 감지합니다. 구동 전류와 비교기 임계값은 간단한 외부 저항 분배기에 의해 설정되므로 시스템이 필요한 케이블 길이와 원하는 신호 대 잡음 성능에 맞게 최적화될 수 있습니다.



Features

• AEC-Q100 Qualified for Automotive Applications
• 1Mbps Isolated SPI Data Communications
• Simple Galvanic Isolation Using Standard Transformers
• Bidirectional Interface Over a Single Twisted Pair
• Supports Cable Lengths Up to 100 Meters
• Very Low EMI Susceptibility and Emissions
• Configurable for High Noise Immunity or Low Power
• Engineered for ISO26262 Compliant Systems
• Requires No Software Changes in Most SPI Systems
• Ultralow, 2µA Idle Current
• Automatic Wake-Up Detection
• Operating Temperature Range: –40°C to 125°C
• 2.7V to 5.5V Power Supply
• Interfaces to All Logic from 1.7V to 5.5V

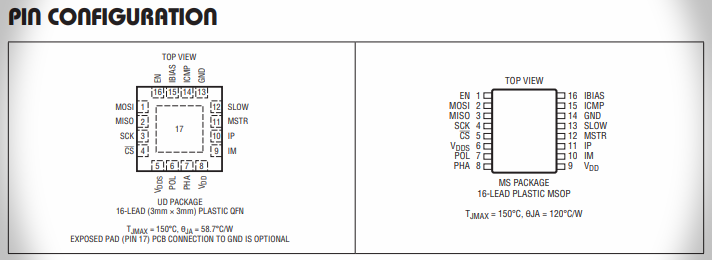

• Available in 16-Lead QFN and MSOP Packages
