MIC4724 - 2MHz 3A Buck Regulator

MIC4724 - 2MHz 3A Buck Regulator



MICROCHIP



General Description

MIC4724는 최대 3A의 출력 전류를 제공하는 고효율 PWM 벅(강압) 조정기입니다. MIC4724는 2.0MHz에서 작동하며 200kHz 이상의 폐쇄 루프 대역폭을 허용하는 독점적인 내부 보상 기능을 갖추고 있습니다.

MIC4724의 낮은 온 저항 내부 p-채널 MOSFET은 92% 이상의 효율성을 허용하고 외부 부품 수를 줄이며 값비싼 전류 감지 저항기가 필요하지 않습니다.

MIC4724는 3.0V ~ 6.0V 입력에서 작동하며 출력은 1V까지 조정할 수 있습니다. 장치는 낮은 드롭아웃 조건에서 사용하기 위해 최대 100% 듀티 사이클로 작동할 수 있습니다.

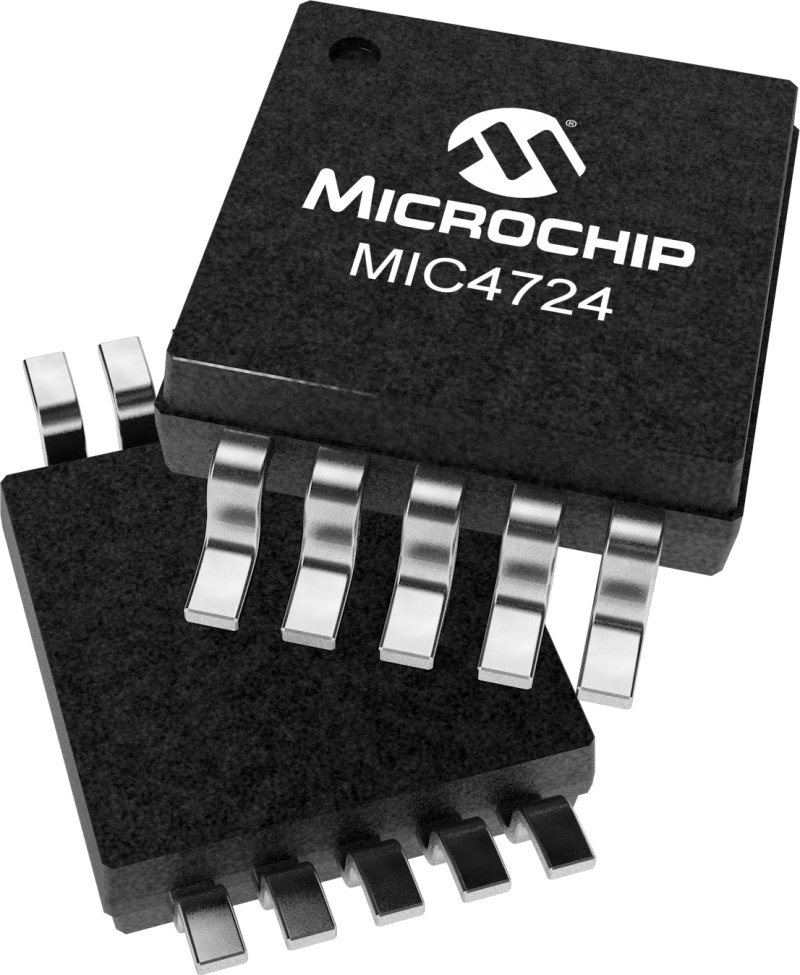

MIC4724는 -40°C ~ +125°C의 접합 작동 범위에서 10핀 ePad MSOP 패키지로 제공됩니다.





Features
• 3.0 to 6.0V supply voltage
• 2.0MHz PWM mode
• Output current to 3A
• Up to 94% efficiency
• 100% maximum duty cycle
• Adjustable output voltage option down to 1V
• Ultra-fast transient response
• Ultra-small external components
Stable with a 1µH inductor and a 4.7µF output
capacitor
• Fully integrated 3A MOSFET switch
• Micropower shutdown
• Thermal shutdown and current limit protection
• Pb-free 10-pin ePAD MSOP package
• –40°C to +125°C junction temperature range
