STM32F413xG/H - Arm® Cortex®-M4 32-bit MCU



STMicroelectronics



Description

STM32F413XG/H 장치는 최대 100MHz의 주파수에서 작동하는 고성능 Arm® Cortex®-M4 32비트 RISC 코어를 기반으로 합니다. Cortex®-M4 코어는 모든 Arm 단정밀도 데이터 처리 명령어 및 데이터 유형을 지원하는 부동 소수점 단위(FPU) 단정밀도를 특징으로 합니다. 또한 DSP 명령어의 전체 세트와 애플리케이션 보안을 강화하는 MPU(메모리 보호 장치)를 구현합니다.



STM32F413XG/H 장치는 STM32F4 액세스 제품 라인(전력 효율성, 성능 및 통합을 결합한 제품 포함)에 속하며 BAM(Batch Acquisition Mode)이라는 새로운 혁신적인 기능을 추가하여 데이터 일괄 처리 중에 더 많은 전력 소비를 절약할 수 있습니다.



STM32F413XG/H 장치는 고속 임베디드 메모리(최대 1.5Mbytes의 플래시 메모리, 320Kbytes의 SRAM), 2개의 APB 버스에 연결된 광범위한 향상된 I/O 및 주변 장치, 그리고 3개의 AHB 버스와 32비트 다중 AHB 버스 매트릭스를 통합합니다.



모든 장치는 12비트 ADC, 2개의 12비트 DAC, 저전력 RTC, 모터 제어용 PWM 타이머 2개, 범용 32비트 타이머 2개 및 저전력 타이머를 포함한 범용 16비트 타이머 12개를 제공합니다.



또한 표준 및 고급 통신 인터페이스를 제공합니다.

 • Up to four I2Cs, including one I2C supporting Fast-Mode Plus
 • Five SPIs
 • 5개의 I2S 중 2개가 전이중입니다. 오디오 클래스 정확도를 달성하기 위해 I2S 주변 장치는 전용 내부 오디오 PLL을 통해 또는 동기화를 허용하는 외부 클록을 통해 클록될 수 있습니다.
 • Four USARTs and six UARTs
 • An SDIO/MMC interface
 • An USB 2.0 OTG full-speed interface
 • Three CANs
 • An SAI.



또한 STM32F413xG/H 장치에는 고급 주변 장치가 내장되어 있습니다.

 • A flexible static memory control interface (FSMC)
 • A Quad-SPI memory interface

 • 마이크 MEM 및 음원 위치 파악을 지원하는 DFSDM(시그마 변조기)용 디지털 필터 2개, 하나에는 필터 2개와 최대 4개 입력이 있고 다른 하나에는 필터 4개와 최대 8개 입력이 있습니다.

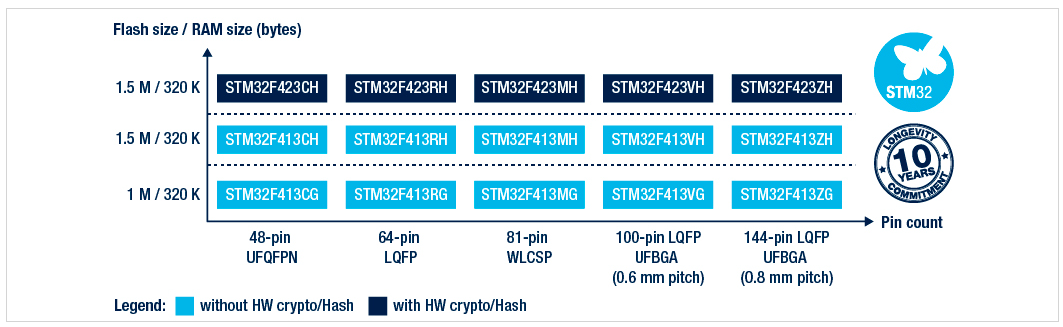

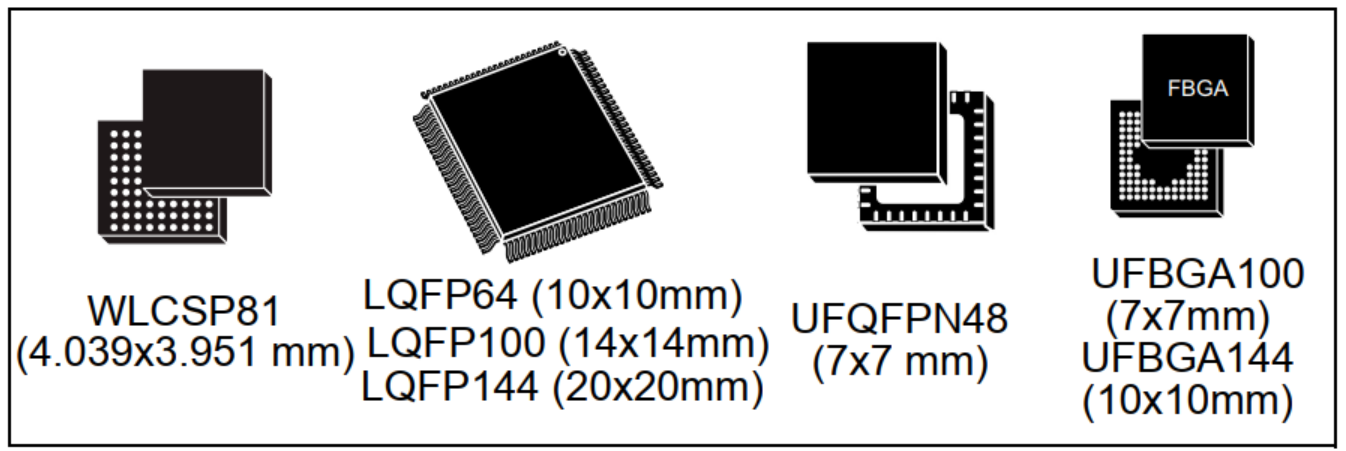

48~144핀 범위의 7가지 패키지로 제공됩니다. 사용 가능한 주변 장치 세트는 선택한 패키지에 따라 다릅니다. STM32F413xG/H는 1.7(PDR OFF) ~ 3.6V 전원 공급 장치의 – 40 ~ + 125°C 온도 범위에서 작동합니다. 포괄적인 절전 모드 세트를 통해 저전력 애플리케이션을 설계할 수 있습니다.











.

.
