Description

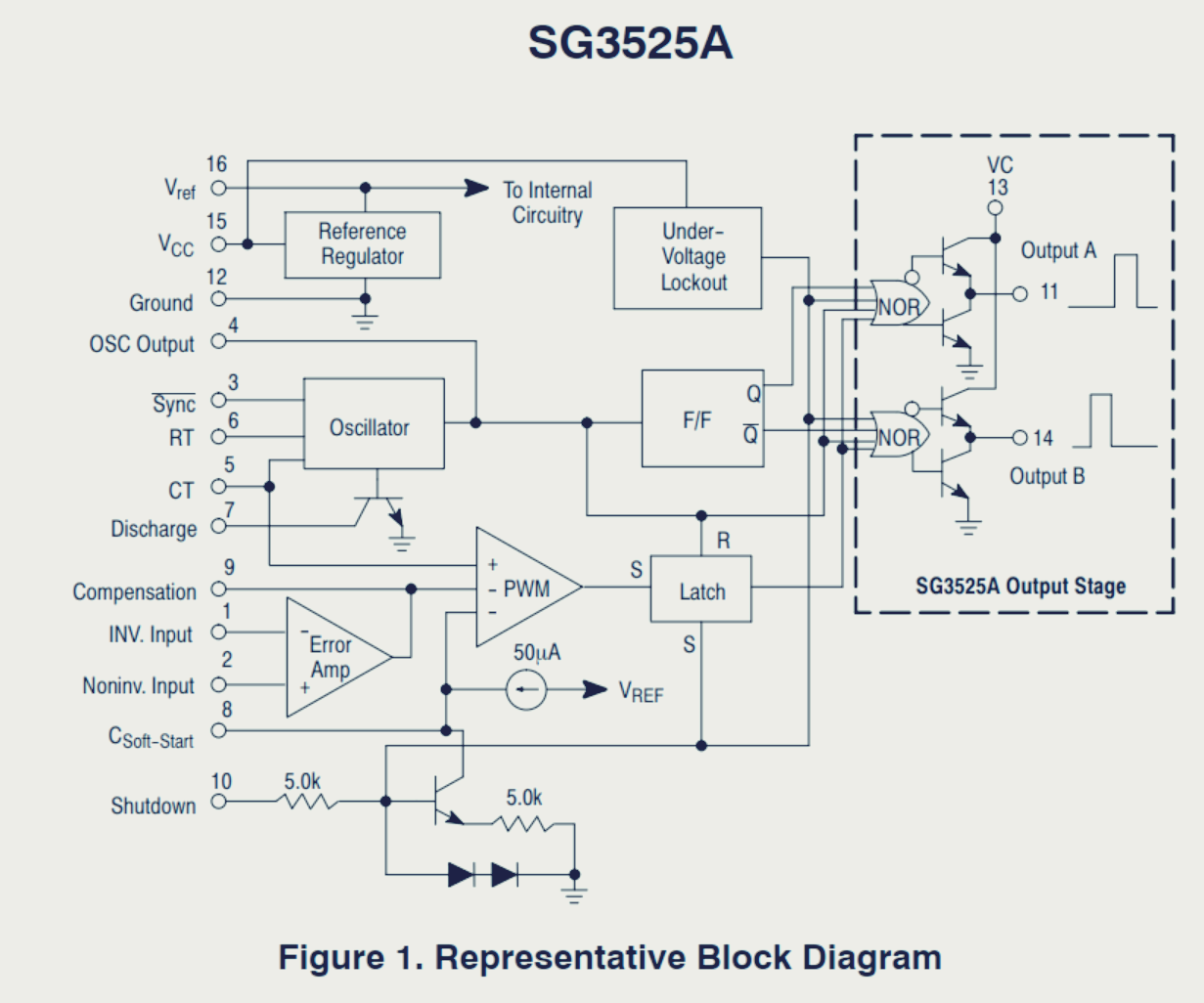

The SG3525A pulse width modulator control circuit offers improved performance and lower external parts count when implemented for controlling all types of switching power supplies. The on−chip +5.1 V reference is trimmed to 1% and the error amplifier has an input common−mode voltage range that includes the reference voltage, thus eliminating the need for external divider resistors. A sync input to the oscillator enables multiple units to be slaved or a single unit to be synchronized to an external system clock. A wide range of deadtime can be programmed by a single resistor connected between the CT and Discharge pins. This device also features built−in soft−start circuitry, requiring only an external timing capacitor. A shutdown pin controls both the soft−start circuitry and the output stages, providing instantaneous turn off through the PWM latch with pulsed shutdown, as well as soft−start recycle with longer shutdown commands. The under voltage lockout inhibits the outputs and the changing of the soft−start capacitor when VCC is below nominal. The output stages are totem−pole design capable of sinking and sourcing in excess of 200 mA. The output stage of the SG3525A features NOR logic resulting in a low output for an off−state.



SG3525A 펄스 폭 변조기 제어 회로는 모든 유형의 스위칭 전원 공급 장치를 제어하는 ​​데 있어 향상된 성능과 더 적은 외부 부품 수를 제공합니다. 온칩 +5.1V 기준 전압은 1% 오차 범위 내에서 정밀하게 조정되었으며, 오차 증폭기는 기준 전압을 포함하는 입력 공통 모드 전압 범위를 가지므로 외부 분압 저항이 필요하지 않습니다. 발진기의 동기 입력은 여러 장치를 슬레이브 모드로 작동시키거나 단일 장치를 외부 시스템 클록에 동기화할 수 있도록 합니다. CT 핀과 방전 핀 사이에 연결된 단일 저항을 통해 넓은 범위의 데드타임을 프로그래밍할 수 있습니다. 또한 이 장치는 내장 소프트 스타트 회로를 갖추고 있어 외부 타이밍 커패시터만 필요합니다. 셧다운 핀은 소프트 스타트 회로와 출력단을 모두 제어하며, 펄스 셧다운을 통한 PWM 래치의 즉각적인 턴오프 기능과 더 긴 셧다운 명령을 사용한 소프트 스타트 재시작 기능을 제공합니다. 저전압 차단 기능은 VCC가 공칭 전압보다 낮을 경우 출력과 소프트 스타트 커패시터의 변경을 억제합니다. 출력단은 200mA 이상의 전류를 흡수 및 방출할 수 있는 토템폴(totem-pole) 설계입니다. SG3525A의 출력단은 NOR 로직을 사용하여 오프 상태일 때 낮은 출력을 생성합니다.



instantaneous : 1. 순간적인 2. 즉시적인 3. 즉각적인

inhibit : 1. 억제하다 2. 금하다 3. 금지하다



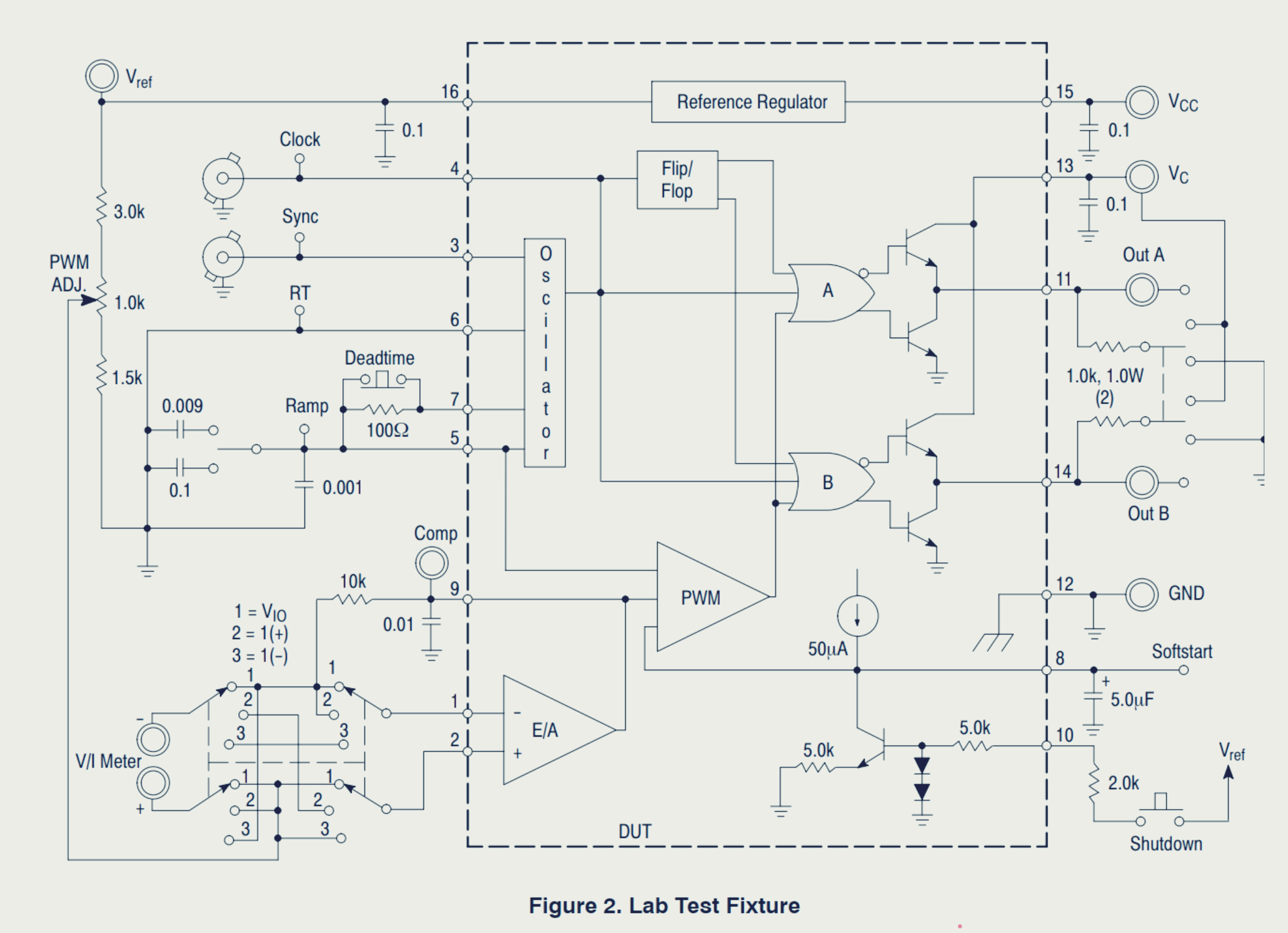

Features

•  8.0 V to 35 V Operation
•  5.1 V 1.0% Trimmed Reference
•  100 Hz to 400 kHz Oscillator Range
•  Separate Oscillator Sync Pin
•  Adjustable Deadtime Control
•  Input Undervoltage Lockout
•  Latching PWM to Prevent Multiple Pulses
•  Pulse−by−Pulse Shutdown
•  Dual Source/Sink Outputs: 400 mA Peak
•  Pb−Free Packages are Available*















.

.
