AMC1350 - Precision, ±5-V Input, Reinforced Isolated Amplifier
TEXAS INSTRUMENT

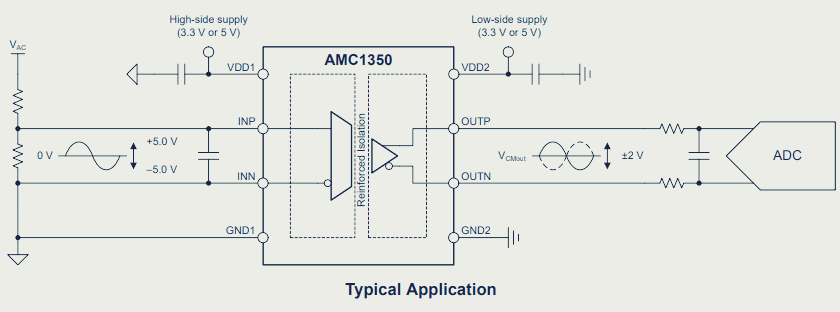

Description
The AMC1350 is a precision, isolated amplifier with an output separated from the input circuitry by an isolation barrier that is highly resistant to magnetic interference. This barrier is certified to provide reinforced galvanic isolation of up to 5 kVRMS according to VDE V 0884-11 and UL1577, and supports a working voltage of up to 1.5 kVRMS.
The isolation barrier separates parts of the system that operate on different common-mode voltage levels and protects the low-voltage side from potentially harmful voltages and damage.
The high-impedance input of the AMC1350 is optimized for connection to high-impedance resistive dividers or other voltage signal sources with high output resistance. The excellent accuracy and low temperature drift supports accurate AC and DC voltage sensing in DC/DC converters, frequency inverters, AC motor, and servo-drive applications over the extended industrial temperature range from –40°C to +125°C.
AMC1350은 정밀 절연 증폭기로, 출력은 자기 간섭에 대해 높은 내성을 가진 절연 장벽에 의해 입력 회로와 분리되어 있습니다. 이 절연 장벽은 VDE V 0884-11 및 UL1577에 따라 최대 5 kVRMS의 강화 갈바닉 절연을 제공하도록 인증되었으며, 최대 1.5 kVRMS의 동작 전압을 지원합니다.
절연 장벽은 서로 다른 공통 모드 전압 레벨에서 동작하는 시스템 부분을 분리하며, 저전압 측을 잠재적으로 유해한 전압 및 손상으로부터 보호합니다.
AMC1350의 고임피던스 입력은 고임피던스 저항 분압기 또는 출력 저항이 높은 기타 전압 신호원에 연결되도록 최적화되어 있습니다. 우수한 정확도와 낮은 온도 드리프트 특성은 –40°C에서 +125°C의 확장된 산업용 온도 범위에서 DC/DC 컨버터, 주파수 인버터, AC 모터 및 서보 드라이브 응용 분야에서 정밀한 AC 및 DC 전압 감지를 지원합니다.
reinforced : 1.…을 보강하다2.늘리다3.(보상을 주어) 자극에 대한 반응을 강화하다 4.강화하다 5.증진시키다
Feature
• Linear input voltage range: ±5 V
• High input impedance: 1.25 MΩ (typ)
• Fixed gain: 0.4 V/V
• Low DC errors:
– Offset error ±1.5 mV (max)
– Offset drift: ±15 μV/°C (max)
– Gain error: ±0.2% (max)
– Gain drift: ±35 ppm/°C (max)
– Nonlinearity ±0.02% (max)
• Operation on high-side and low-side: 3.3 V or 5 V
• High CMTI: 100 kV/μs (min)
• Fail-safe output
• Safety-related certifications:
– 7070-VPK reinforced isolation per DIN VDE V 0884-11: 2017-01
– 5000-VRMS isolation for 1 minute per UL1577
• Fully specified over the extended industrial temperature range: –40°C to +125°C
.
.
