EasyEDA Pro 리뷰





EasyEDA Pro 리뷰

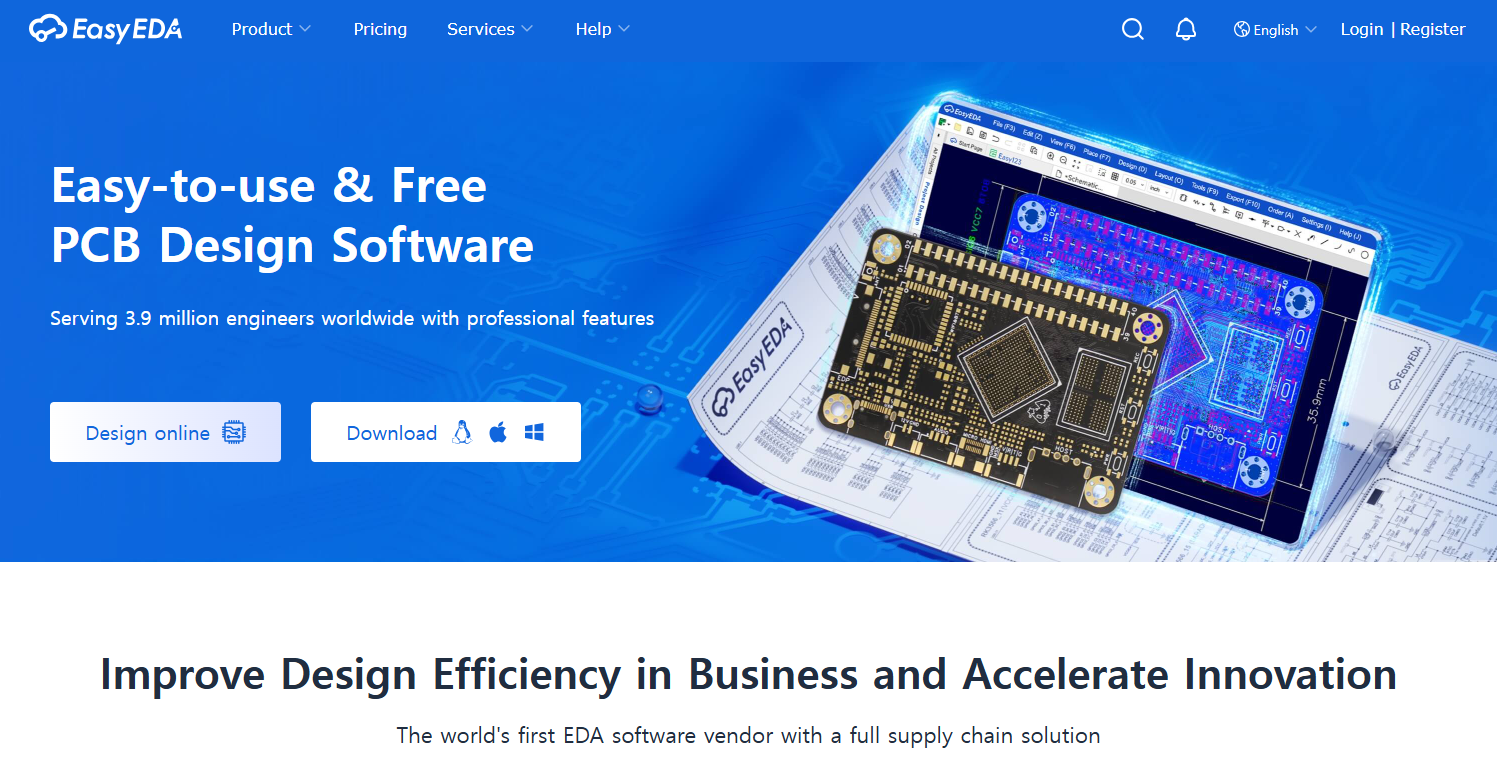

EasyEDA 홈페이지



EasyEDA는 회로설계, PCB설계 프로그램이다.

standard 버전과 pro 버전이 있다. 간단한 것은 standard 버전으로 해도 된다. 그러나 복잡한 회로는 pro 버전을 사용하는 것이 낫다.



EasyEDA는 standard 와 pro 버전 모두 무료이다. 그러나 pro 버전에서 premium 옵션은 유료라고 홈페이지에 나와있다.

웬만한 기능은 무료버전으로 모두 사용 가능하다.



처음엔 EasyEDA standard 버전을 사용해봤다. 단순한 기능들은 큰 어려움 없이 사용이 가능했으나 Differential 배선, 길이매칭, 임피던스 컨트롤 등 복잡한 작업엔 불편함이 있었다.

그 다음 EasyEDA pro 버전을 사용해봤다. pro 버전과 standard 버전은 화면 구성과 기능들이 다르다. 서로 전혀 다른 프로그램이라고 봐도 될듯싶다. pro 버전은 기능들이 다양하다. Differential 배선, 길이매칭, 임피던스 컨트롤 등을 사용하기가 수월했다. DDR3 배선도 문제없이 가능하다. standard버전은 DDR3 작업이 어려웠고 데이터양이 많아지니 속도도 느려졌었다. 그러나 pro버전은 문제 없었다.



EasyEDA pro 는 무료임에도 PADS, Altium등 유료 프로그램을 충분히 대체할만한 했다. PCB설계에서 고난이도 설계에 속하는 DDR설계도 문제없이 작업 가능하니 다른 유료 프로그램을 사용하지 못한다면 EasyEDA pro를 사용해도 괜찮을듯 하다.

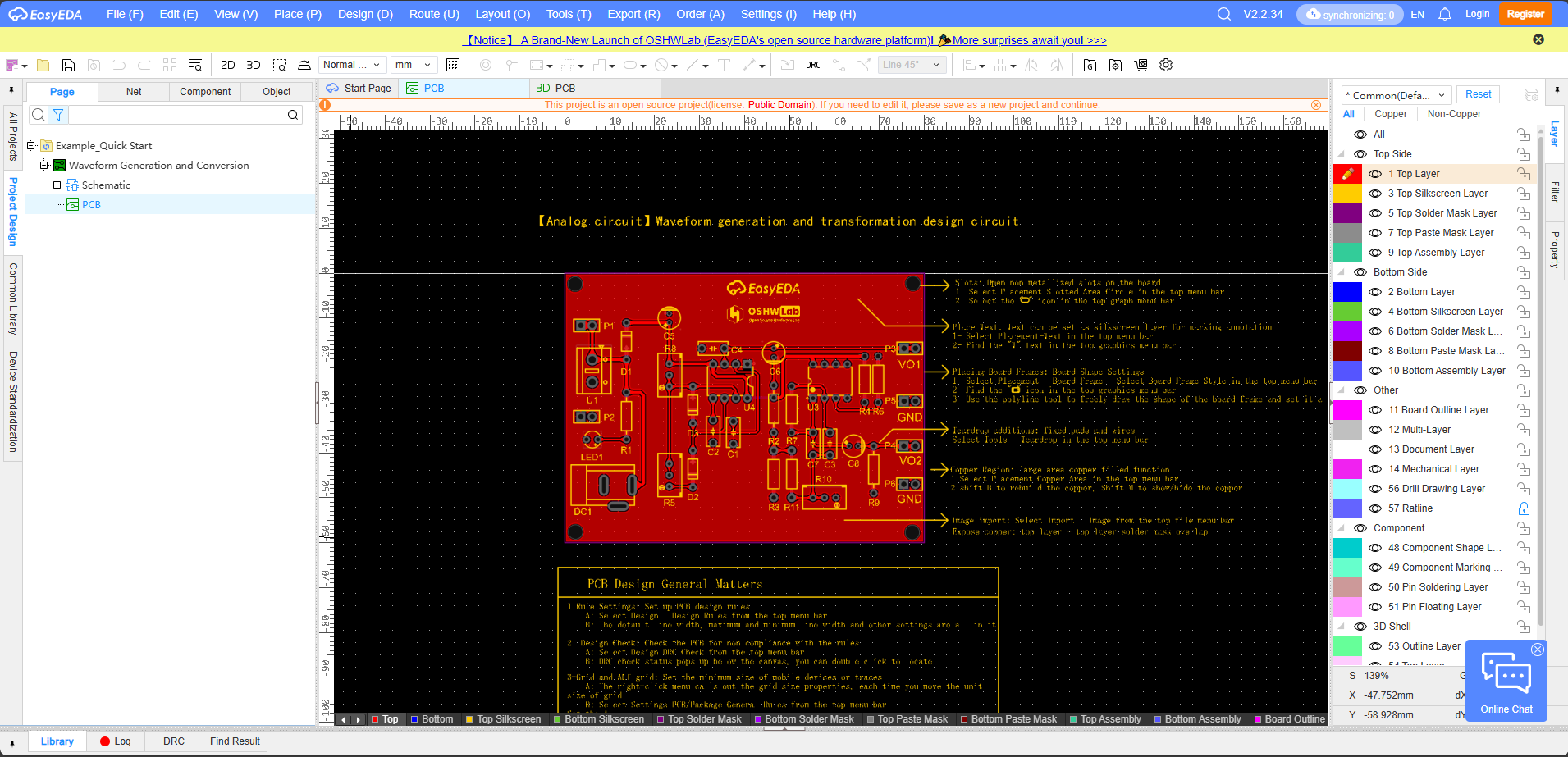

EasyEDA pro 웹브라우저 화면



EasyEDA는 standard, pro 모두 웹브라우저에서 직접 설계 작업을 할 수 있다.

웹브라우저 사용이 꺼려진다면 PC에 설치해서 사용할 수도 있다.





채팅 서비스



그리고 채팅 서비스도 제공하기 때문에 궁금한게 있으면  바로바로 물어볼 수 있다.

PCB 설계를 하다가 잘 안되는 부분이 있어서 물어 보았더니 답변을 해주었었다.

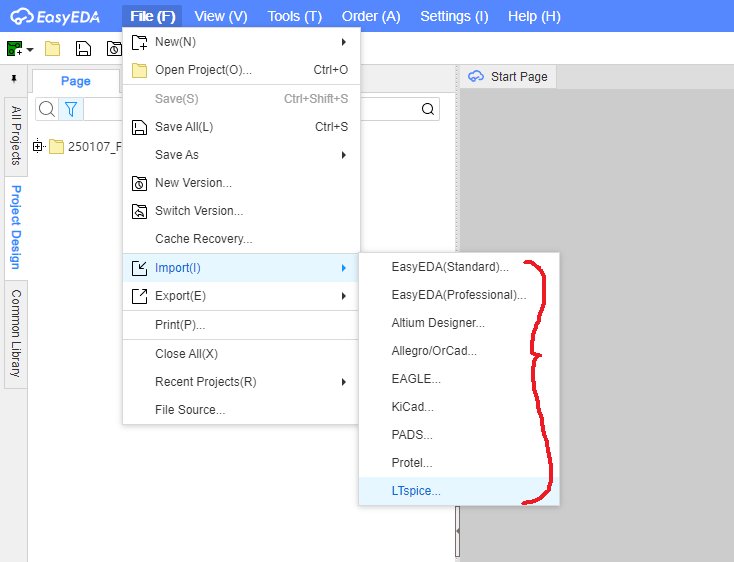

Import 가능 프로그램들



EasyEDA pro는 다른 여러 툴들을 Import 할 수 있다.

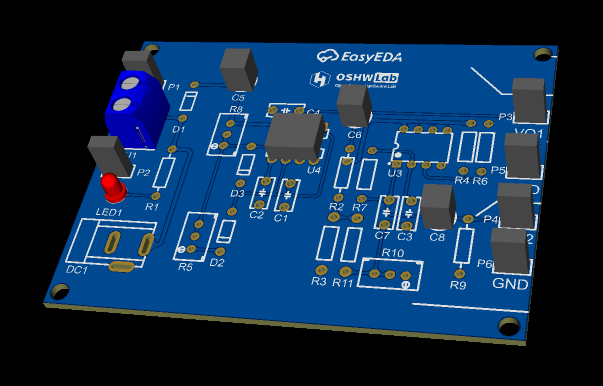

3D



EasyEAD pro는 3D뷰 기능도 제공한다.





EasyEDA라고 하면은 standard 버전인지 pro 버전인지 확인을 해야 한다. 위에서도 잠깐 언급했지만 두가지는 서로 다른 프로그램이라고 봐야하기 때문이다.

standard 버전은 사실 사용하고 싶지 않은 프로그램이다. pro 버전으로 작업하다보니 standard는 뭔가 많이 부실했다. 데이터양이 아주 많아 졌을 때 속도가 매우 느려졌었다.



다른 무료 프로그램인 KiCAD와 비교한다면 어떤 차이점이 있을까?

EasyEDA pro 와 KiCAD를 비교한다면, 기능면에서는 EasyEDA pro가 더 낫다고 본다.

DDR설계, 임피던스컨트롤, 길이매칭 등 다소 복잡한 설계 작업을 하기에는 EasyEDA pro 가 더 편리하다.

그러나 EasyEDA pro는 너무나 많은 기능들을 제공하고 있기 때문에

아주 복잡하지 않은 설계를 할 때는 KiCAD도 문제없다.



유료 프로그램인 PADS나 Altium 과 비교한다면 어떨까?

PADS, Altium 모두 복잡한 PCB 설계가 가능하다. PADS도 standard가 있고 standard plus 가 있어서 옵션을 잘 확인해야 한다. standard plus가 기능이 많다. Altium도 옵션 확인을 해야 한다. 옵션에 따라 제공하는 기능이 다르기 때문이다.

이미 PADS나 Altium을 유료로 구입하여 사용중이라면 그대로 사용하면 될 듯 하고,

처음 PCB 설계 프로그램을 선정할 때 자본, 즉 돈을 아끼고 싶다면 무료인 EasyEDA pro를 사용하는 편을 택하겠다.



다양한 PCB 설계 프로그램 중에 뭐가 최고다 라는 것은 없는 것 같다.

기능, 가격, 정책, 호환성, 사용목적, 환경 등 여러 요소들을 감안해야 하기 때문이다.



무료 프로그램으로서 EasyEDA pro 는 그래도 괜찮은 기능들을 제공하기에 좋은 점수를 주고 싶다.





.

.
